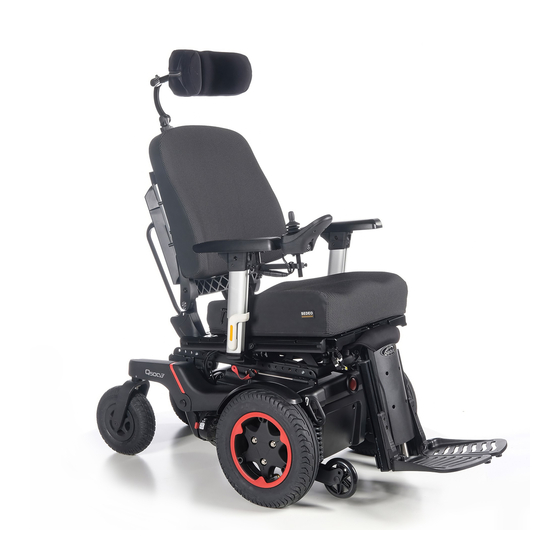

Sunrise Medical Quickie Q400 F Manual De Instrucciones
Manuales relacionados para Sunrise Medical Quickie Q400 F
Resumen de contenidos para Sunrise Medical Quickie Q400 F
- Página 1 Silla de ruedas eléctrica 000690780.03 Cadeira de Rodas Elétrica Manual de instrucciones Quickie Q400 M/F/R Instruções para Utilização Q400 M/F/R Rev.E...
- Página 2 Componentes de la silla SUNRISE MEDICAL ha obtenido el certificado de calidad ISO 13485, el cual confirma la calidad de sus productos en todo momento, desde el inicio del proceso de desarrollo del producto, hasta su posterior producción. Este producto cumple con los requisitos marcados por la CE.
-
Página 3: Tabla De Contenido
2.0 Seguridad ............. 6 escríbanos o llámenos por teléfono a la siguiente dirección: 2.1 Símbolos y etiquetas utilizadas en el producto ���������������6 2.2 Seguridad: Temperatura ���������������������������������������������������6 Sunrise Medical S.L. 2.3 Seguridad: Piezas móviles ������������������������������������������������7 Polígono Bakiola, 41 2.4 Seguridad: Radiación electromagnética ��������������������������7 48498 Arrankudiaga –... -
Página 4: Información Para El Usuario
1.0 Información para el usuario Muchas gracias por haber escogido una silla de ruedas de Sunrise Medical. Nuestros productos de movilidad están diseñados para aumentar la independencia del usuario y hacer su vida cotidiana más fácil. Nuestros productos están en contante proceso de mejora por lo que Sunrise Medical se reserva el derecho de cambiar el diseño de los mismos y las... -
Página 5: Símbolos Utilizados En Este Manual
¡ADVERTENCIA! Posible riesgo de lesiones ¡PRECAUCIÓN! Posible daño al equipo Este símbolo significa Dispositivos Médicos Como fabricante, SUNRISE MEDICAL, declara que este producto se ajustan al Reglamento de Dispositivos Médicos (2017/745). NOTA: Información general para el usuario. No seguir estas instrucciones puede resultar en daños físicos, daños al producto o daños para el medio ambiente. -
Página 6: Seguridad
Esto podría causar quemaduras o reacciones alérgicas a la piel. Fig. 2.7 Sunrise Medical GmbH XXXX-XX-XX Kahlbachring 2-4 69254 Malsch, Deutschland... -
Página 7: Seguridad: Piezas Móviles
• sistemas de alarmas contra robo en negocios • mandos de puertas de garajes En el improbable caso de que tales problemas ocurran, póngase en contacto con el distribuidor de Sunrise Medical donde adquirió su Fig. 2.9.3 RWD (tracción trasera) silla. -
Página 8: Seguridad: Peligro De Asfixia
2.5 Seguridad: Peligro de asfixia 2.7 Seguridad: Mesas Seguridad: Mesa-bandeja abatible: ¡PELIGRO! Este dispositivo de ayuda para la movilidad utiliza piezas ¡PELIGRO! pequeñas que, en determinadas circunstancias, pueden • El peso máximo permitido para la mesa-bandeja es 2.5 kg. presentar un peligro de asfixia para los niños pequeños. •... -
Página 9: Uso Indicado De La Silla De Ruedas
3.0 Uso indicado de la silla de ruedas Fig. 3.1 Descripción general La línea Q400 es una silla de ruedas eléctrica modular. Una característica destacable es el sistema de suspensión que le permite disfrutar de una conducción perfecta tanto en interiores como en exteriores. Gracias a su diseño modular, simplicidad y amplia gama de ajustes, la serie Quickie Q400 es la elección ideal para mantenimiento, adaptabilidad y requisitos de reciclaje. -
Página 10: Acompañantes
3.2 Área de aplicación: El entorno del usuario ¡ADVERTENCIA! Esta silla de ruedas ha sido diseñada para uso en interiores • Si se halla bajo los efectos de algún medicamento que pudiese y exteriores (EN12184 (2014) clase B). Al conducir la afectar su capacidad de conducir, no debe manejar la silla de silla de ruedas al aire libre, conduzca solo por carreteras ruedas. -
Página 11: Configuración De La Silla De Ruedas
Sunrise Medical recomienda que este ajuste solo se lleve a cabo posibilidades de ajuste del asiento. La configuración se realiza por un agente o distribuidor autorizado por Sunrise Medical. -
Página 12: Cinturón Pélvico Y Cinturón De Posicionamiento
4.6 Cinturón pélvico y cinturón de posicionamiento Fig. 4.1 ¡PELIGRO!/¡ADVERTENCIA! • Este producto está diseñado para ayudar en el posicionamiento de una sola persona en una silla de ruedas. • Los cinturones de posicionamiento pélvicos no son adecuados en el transporte en vehículos; debe utilizar en cambio, sistemas aprobados de amarre y sujeción para ocupantes. -
Página 13: Cómo Utilizar La Silla De Ruedas
5.0 Cómo utilizar la silla de ruedas Verificación de la palanca de desembrague • Compruebe que la palanca de desembrague esté en modo "conducción". (Capítulo 5.8). ¡PELIGRO! • Tenga en cuenta que quizá precise ajustar la configuración del Verificación del asiento control de su sistema. -
Página 14: Transferencia
5.2 Transferencia 5.3 Manejo de la silla de ruedas Sunrise Medical le recomienda que consulte al profesional ADVERTENCIA sanitario para que éste le asesore a fin de desarrollar su • El usuario de la silla de ruedas es total responsable en propia técnica personal para efectuar transferencias frontales... -
Página 15: Curvas
Uso en las carreteras públicas 5.5 Frenos y parada de emergencia Por favor, actúe con la máxima consideración para con el Hay tres maneras de frenar la silla de ruedas. resto del tráfico que pueda haber en la calle. • La forma más sencilla y segura de detener la silla es soltar el joystick. -
Página 16: Conducción Sobre Una Pendiente
5.6 Conducción sobre una pendiente Pendientes: subida: La silla de ruedas ha sido diseñada y probada para ser utilizada ¡ADVERTENCIA! en pendientes de hasta: • Cuando vaya pendiente arriba, mantenga la silla en Q400 M: 6° (10,5%) con la configuración estándar. movimiento. -
Página 17: Obstáculos Y Bordillos
5.7 Obstáculos y bordillos: Bajar los bordillos. ¡PELIGRO! ¡PELIGRO! Desplace la silla despacio y con cuidado hacia adelante, • No descienda nunca un bordillo hacia atrás. en dirección al bordillo, hasta que las ruedas delanteras se • No intente subir ni bajar tramos de escalones ni usar encuentren en el borde, de nuevo a 90º... -
Página 18: Empuje De La Silla De Ruedas
5.8 Empuje de la silla de ruedas Puede desplazar la silla de ruedas empujándola. Para ello, debe dejar los motores desactivados mediante la palanca de desembrague. Esta característica se desarrolló para el uso exclusivamente del acompañante y también sirve de palanca de desembrague de emergencia. -
Página 19: Opciones (Eléctricas) De Asiento
5.9 Opciones (eléctricas) de asiento La silla de ruedas puede estar equipada con las siguientes opciones eléctricas o mecánicas para ajustar la posición del asiento. El usuario puede activar estas opciones sin necesidad de utilizar herramientas. Opciones eléctricas de ajuste de asiento (Fig. 5.5 - Fig. 5.7). Las instrucciones de uso de estas opciones de asiento eléctricas se encuentran en y Mando de control + y Asiento: 1. -
Página 20: Baterías, Carga Y Autonomía
Fig. 6.1 mayor será la distancia que podrá recorrer la silla de ruedas. Sunrise Medical sólo utiliza, como norma, baterías del tipo "sin mantenimiento" en este tipo de silla de ruedas. ¡PELIGRO! Este tipo de batería hace uso de un método de transporte de... -
Página 21: 6�2 Carga De Baterías
Este plan es resultado de un acuerdo entre Sunrise Medical y los fabricantes de Para más información acerca del funcionamiento del cargador, baterías, que le permite obtener el máximo rendimiento de consulte las instrucciones del cargador. -
Página 22: Autonomía
Sunrise Medical mide la baterías de un voltaje inadecuado. autonomía de sus vehículos de forma coherente y uniforme, La mayoría de los cargadores incorpora un doble... -
Página 23: Garantía De Las Baterías
12 V. Estas baterías están completamente selladas y no requieren mantenimiento. Fig. 6.3 Solo un distribuidor autorizado de Sunrise Medical tiene autorización para sustituir o realizar el mantenimiento de las baterías. En caso de que las baterías no funcionen correctamente, comuníquese con el distribuidor donde adquirió... - Página 24 Para desconectar las baterías en la base con Tracción delantera Fig. 6.6.1 FWD (tracción delantera) o trasera: • Extraiga los dos tornillos de la empuñadura ubicados bajo la mitad del armazón del asiento; estos conectan el armazón del asiento con la interfaz del módulo del asiento (paso 1) y suelte la palanca (paso 2) (Fig.
-
Página 25: Transporte
7.0 Transporte Fig. 7.1 7.1 Transporte de la silla de ruedas en un coche Subir y bajar del vehículo ¡PELIGRO! • Confirme que el vehículo esté correctamente equipado para transportar un pasajero en silla de ruedas y verifique que tenga el método de acceso/egreso adecuado para su modelo de silla. - Página 26 Q400 M elementos o componentes del armazón sin consultar con un distribuidor autorizado de Sunrise Medical. • Cuando la silla de ruedas se transporta sin ocupante en un vehículo que no dispone de sistema de retención, deberá...
-
Página 27: Utilización Del Sistema De Acoplamiento Dahl
7.2 Utilización del sistema de acoplamiento Dahl Fig. 7.6 ¡PRECAUCIÓN! La instalación debe realizarse o supervisarse por un técnico. Lea atentamente todas las instrucciones antes de proceder con la instalación. Para instalar la placa de acoplamiento, use el kit de adaptación Dahl #501798 1. - Página 28 5. Marque dónde cortar los tornillos. (Fig. 7.10). Fig. 7.10 6. Retire los tornillos junto con el espaciador/espaciadores (Fig. Fig. 7.11 7.11). 7. Corte el tornillo donde está la marca (Fig. 7.12). Fig. 7.12 Es muy importante que el instalador compruebe que la longitud de los tornillos sea la correcta.
- Página 29 9. Coloque los cinco tornillos junto con el espaciador/ Fig. 7.14 espaciadores de plástico (para evitar que las baterías entren en contacto con las tuercas) y la placa de bloqueo en la parte inferior de la caja del chasis. Torsiones de ajuste: 16-18 Nm/13.3 libras por pie (Fig.
-
Página 30: Silla De Ruedas Como Asiento Para El Pasajero
• Los cinturones de seguridad deberán hacer pleno contacto del vehículo. Sunrise Medical recomienda que, en la medida con el hombro, el pecho y la pelvis, y los cinturones pélvicos de lo posible, el usuario se transfiera al asiento del vehículo y... -
Página 31: Requisitos Especiales Para El Transporte
Pasajero con un peso < 22 kg. 7.4 Requisitos especiales para el transporte Cuando el usuario transportado es un niño, de menos de 22 Utilización de la silla de ruedas en el tren. kg de masa, y el vehículo en cuestión lleva menos de ocho (8) Antes de viajar, contacte con la compañía ferroviaria. -
Página 32: Advertencias Generales Para El Transporte
• La silla de ruedas debe ser revisada por un representante/ D. Pliegue el respaldo hacia abajo (& Sistema de asiento). distribuidor autorizado de Sunrise Medical antes de volver a utilizarse si ha estado involucrada en cualquier tipo de • Asegúrese de que las piezas desmontables estén sujetas impacto automovilístico. -
Página 33: Mantenimiento Y Limpieza
• Si identifica algún componente flojo o roto, deje de usar el producto de manera inmediata y comuníquese con su distribuidor autorizado de Sunrise Medical para solicitar la sustitución de los mismos. • Verifique que todas las cinchas de sujeción con Velcro se adhieran de manera correcta al presionarlas una contra otra. -
Página 34: Mantenimiento Y Presión De Los Neumáticos
• Al menos una vez al año un distribuidor autorizado de posible ver el dibujo en ninguna porción de la superficie del Sunrise Medical debe llevar a cabo una inspección completa neumático, es hora de cambiar el neumático (Fig. 8.1). -
Página 35: Reparación Del Neumático De La Rueda Motriz
8.2.3 Reparación del neumático de la rueda motriz Fig. 8.3 Para retirar la rueda/neumático: Consulte las fotografías de debajo y la página contigua. • Retire el anillo de color. • Utilice una tuerca de orejeta de teflón de 16 mm para aflojar los tres pasadores (Fig. -
Página 36: Extracción De Las Ruedas Delanteras
Fig. 8.7 Fig. 8.8 Fig. 8.9 Fig. 8.10 8.2.4 Extracción de las ruedas delanteras (Base con tracción Fig. 8.11 central MWD) (Fig. 8.11). • Utilice una llave de tuerca/cubo de 17 mm y para destornillar el perno. • Retire la tuerca Nyloc. Extracción de las ruedas delanteras (Bases F/R) (Fig. -
Página 37: Mantenimiento De Ruedas Y Cubiertas
Lleve a cabo la rutina de verificaciones semanales, tal como se explica en la Sección 8.1. Limpieza de la tapicería de la silla de ruedas & Sistema de asiento Un distribuidor autorizado de Sunrise Medical debe llevar a cabo la inspección, chequeo y asistencia técnica. -
Página 38: Mantenimiento De Luces
Si el sistema de luces e indicadores mostrara un defecto, póngase en contacto con su distribuidor autorizado ¡PELIGRO! de Sunrise Medical. Importante: Si la silla va a ser utilizada por más de una Todas las luces e indicadores están constituidos de LEDs de persona, siga cuidadosamente las instrucciones de limpieza y última generación y bajo consumo energético sin necesidad de... -
Página 39: Desecho
9.0 Desecho El símbolo que se indica abajo significa que, conforme a las leyes y regulaciones locales, su producto no debe desecharse junto con los residuos domésticos. Cuando este producto llegue al final de su vida útil, llévelo al punto de recogida designado por las autoridades locales. -
Página 40: Posibles Problemas
10.0 Posibles Problemas Si la silla de ruedas no funciona como debería, verifique los siguientes puntos. • Compruebe la carga de las baterías. • Apague y vuelva a encender la silla de ruedas. • Compruebe que los conectores de las baterías están colocados de manera segura. •... - Página 41 Modelo Serie Q400 Tipo / configuración Q400 M Tracción Central Peso máximo del usuario Combinado con Sedeo Lite 136 kg 300 lbs. Combinado con Sedeo Pro 136 kg 300 lbs. EN12184 clase: Valores sistema Valores sistema imperial y alternativo métrico Descripción Mínimo Máximo...
- Página 42 Modelo Serie Q400 Tipo / configuración Q400 F Tracción Delantera Peso máximo del usuario Combinado con Sedeo Lite 136 kg 300 lbs. Combinado con Sedeo Pro 136 kg 300 lbs. EN12184 clase: Valores sistema métrico Valores sistema imperial y alternativo Descripción Mínimo Máximo...
- Página 43 Modelo Serie Q400 Tipo / configuración Q400 R Tracción Trasera Peso máximo del usuario Combinado con Sedeo Lite 136 kg 300 lbs. Combinado con Sedeo Pro 136 kg 300 lbs. EN12184 clase: Valores sistema métrico Valores sistema imperial y alternativo Descripción Mínimo Máximo...
- Página 44 Especificaciones Técnicas: Sistema de asiento SEDEO Lite Valores sistema Valores sistema métrico imperial y alternativo Mínimo Máximo Mínimo Máximo Ajuste del ángulo del asiento Basculación eléctrica con ajuste de centro de gravedad opcional 0° - 30° -5° - 25° Basculación eléctrica con ajuste de centro de gravedad opcional -5°...
- Página 45 Valores sistema Valores sistema métrico imperial y alternativo Mínimo Máximo Mínimo Máximo Reposapiés abatibles SEDEO LITE, elevación manual/ elevación eléctrica Longitud inferior de pierna (desde la placa base del asiento) 350 mm 510 mm 13,8" 20,1" Ángulo de rodilla 0° - 70° 0°...
- Página 46 Especificaciones Técnicas: Sistema de asiento SEDEO Pro Valores sistema Valores sistema métrico imperial y alternativo Mínimo Máximo Mínimo Máximo Ajuste del ángulo del asiento Basculación eléctrica con ajuste de centro de gravedad opcional 0° - 30° 0° - 30° Basculación eléctrica con ajuste de centro de gravedad opcional -5°...
-
Página 47: Garantía
12.0 Garantía ESTA GARANTÍA NO AFECTA DE FORMA ALGUNA A SUS DERECHOS LEGALES. Tal y como se establece en estas condiciones de garantía, Sunrise Medical* proporciona una garantía para sus productos que cubre lo siguiente. Condiciones de la garantía: 1. Si una o varias piezas tuviesen que ser reparadas o sustituidas como consecuencia de un defecto de fabricación y/o defecto de material dentro de un plazo de 24 meses a partir de la fecha en la que el comprador original adquirió... - Página 93 Q400 M/F/R Rev.E...
- Página 94 Q400 M/F/R Rev.E...
- Página 95 Q400 M/F/R Rev.E...
