(Pág. 34)
CONEXIONES Y MANTENIMIENTO 8
Instalación del MB-69 opcional
Está disponible un MB-69 opcional para MONTAJE AL RAS que permite montar el
transceptor en una superficie planta tal como un instrumento de panel.
PRECAUCIÓN: MANTENGA el transceptor y el micrófono alejado al menos 1 metro del
compás magnético de navegación de la embarcación.
1 Utilizando la plantilla de la Pág. 39, corte con cuidado un agujero en el panel de
instrumentos (o donde planee montar el transceptor).

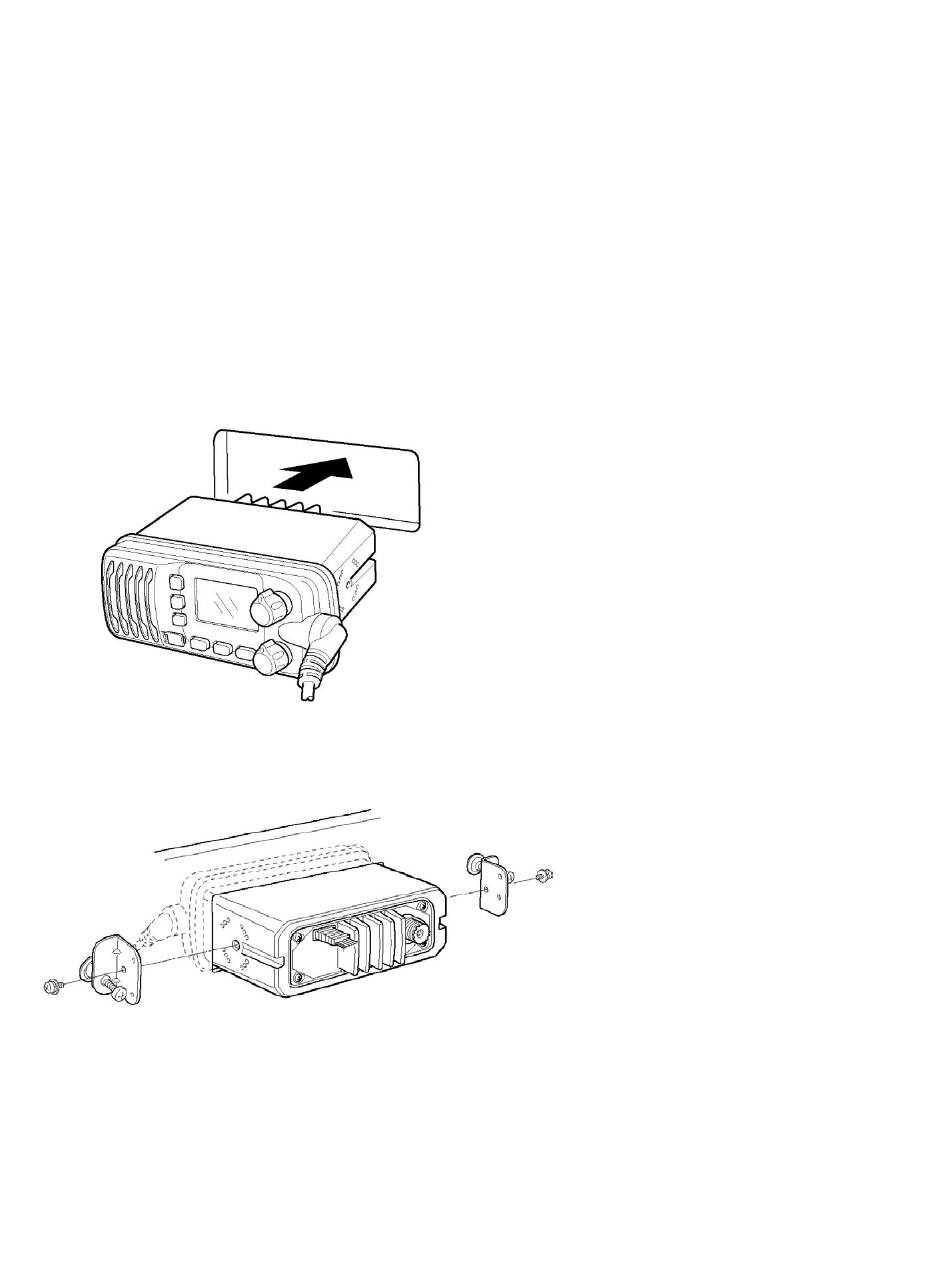

2 Deslice el transceptor por el agujero como se muestra a continuación.
3 Coloque las abrazaderas en cada lado del transceptor con los 2 pernos suministrados
(5 x 8 mm).
• Asegúrese de que las abrazaderas estén alineadas en forma paralela al cuerpo del
transceptor.
4 Apriete los pernos del extremo de las abrazaderas (gire en el sentido de las
manecillas del reloj) de modo que las abrazaderas presionen firmemente contra el
interior del tablero de control de instrumentos.
5 Apriete las tuercas de aseguramiento (gire en sentido inverso a las manecillas del
reloj) de modo que el transceptor quede montado en su posición como se muestra
abajo.
