Hach NT3100sc Manual Del Usuario
Ocultar thumbs
Ver también para NT3100sc:
- Manual del usuario (188 páginas) ,
- Manual del usuario (592 páginas)
Manuales relacionados para Hach NT3100sc
Resumen de contenidos para Hach NT3100sc
-
Página 39: Español 39
Principio de medición Medición de absorción UV, sin reactivos Método de medición NT3100sc: Trayectoria de haz de 2 canales, compensada por lodos NT3200sc: Trayectoria de haz de 3 canales, compensada por lodos Trayectoria de medición 1 mm (0,04 pulgadas), 2 mm (0,08 pulgadas) o 5 mm (0,20 pulgadas) Rango de medición... -
Página 40: Sección 2 Información General
Especificación Datos Clasificación IP 68 medioambiental Límite de presión del 0,5 bares sensor Temperatura ambiente De 2 °C a 40 °C (de 36 °F a 100 °F), 95 % de humedad relativa, sin condensación Temperatura de la muestra De 2 °C a 40 °C (de 36 °F a 100 °F), 95 % de humedad relativa, sin condensación Dimensiones (Ø... -
Página 41: Uso De La Información Relativa A Riesgos
Asegúrese de que la protección proporcionada por el equipo no está dañada. No utilice ni instale este equipo de manera distinta a lo especificado en este manual. 2.1.1 Uso de la información relativa a riesgos P E L I G R O Indica una situación potencial o de riesgo inminente que, de no evitarse, provocará... -
Página 42: Seguridad Química Y Biológica

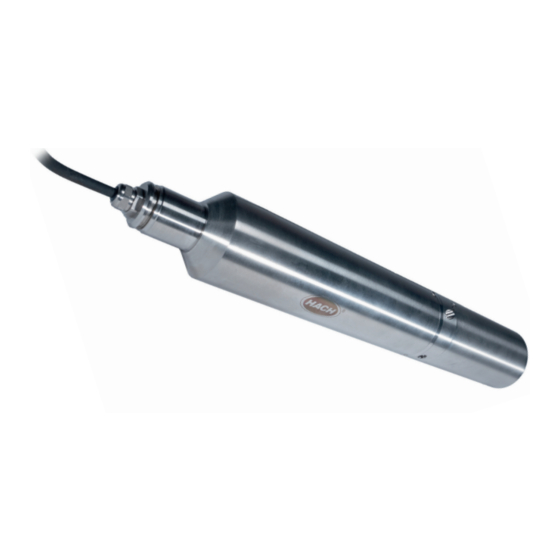

UV invisible. 2.5 Descripción general del producto Utilice la sonda NT3100sc para medir las concentraciones de nitrato y la sonda NT3200sc para medir las concentraciones de nitrato y nitrito. Consulte Figura... -
Página 43: Componentes Del Producto
La sonda incluye un fotómetro de absorción de haces con compensación por turbidez. Una rasqueta integrada limpia el visor de medición mecánicamente. Nota: Active el modo de fango para aumentar el número de mediciones de concentración realizadas cuando utilice la sonda en lodo activado. Cuando el modo de fango está activo, se realizan varias mediciones para compensar las distintas composiciones del lodo. -
Página 44: Sección 3 Instalación
Figura 2 Componentes del producto 1 NT3100sc o NT3200sc 3 Escobilla de la rasqueta de 5 mm (5) 2 Escobilla de la rasqueta de 1 mm o 2 mm (5) Sección 3 Instalación P R E C A U C I Ó N Peligros diversos. - Página 45 Figura 3 Instalación del soporte Español 45...
-
Página 46: Conexión De La Sonda Al Controlador
Figura 4 Dirección del flujo Figura 5 Instalación del sensor con unidad de flujo 3.3 Conexión de la sonda al controlador Conecte el cable del sensor al accesorio de conexión rápida del controlador SC. Guarde los tapones de los conectores del accesorio para utilizarlos en el futuro. Consulte Figura 6. -
Página 47: Descripción
Figura 6 Conexión de la sonda al controlador Sección 4 Puesta en marcha Conecte el cable de alimentación a una salida eléctrica con conexión a tierra de protección o active el interruptor de circuito del controlador. Sección 5 Funcionamiento 5.1 Navegación del usuario Nota: Consulte el manual del usuario del controlador para conocer la descripción del teclado y obtener información sobre la navegación. - Página 48 • NT3200sc: NO –N, NO –N, NO –N (predeterminado) o NO , NO , NO • NT3100sc: NO –N, NO , NO –N (predeterminado) o NO Unidad (Unit) Permite establecer las unidades de medida. Opciones: mg/L (predeterminada) o Measurement interval Permite ajustar el intervalo de medición.
-
Página 49: Calibración
Opción Descripción Reminder interval Permite establecer el intervalo de tiempo de los recordatorios de mantenimiento. (Intervalo de Opciones: 1 día, 3 días, 1 semana (predeterminado), 2, 3 o 4 semanas. recordatorio) Reset to defaults Permite restablecer la configuración a los valores de fábrica predeterminados. (Restablecer valores predeterminados) 5.3 Calibración... -
Página 50: Corrección Mediante Link2Sc
Si es necesario, vuelva a la calibración de fábrica. Seleccione Calibración > Calibración de matriz > Restab Predeterminados. 5.4 Corrección mediante Link2sc El procedimiento Link2sc ofrece un método seguro de intercambio de datos entre sondas de proceso y fotómetros compatibles con Link2sc mediante una tarjeta de memoria SD o a través de una red de área local (LAN). -
Página 51: Limpieza De La Trayectoria De Medición
Tabla 2 Consumo de componentes sometidos a desgaste Componente sometido a desgaste Cantidad Vida útil media Escobillas de la rasqueta 6 meses Motor de la rasqueta 7 años Eje de rasqueta y juntas 2 años Juntas de la carcasa 2 años Lámpara flash 10 años Visor de medición... -
Página 52: Sustituya La Escobilla De La Rasqueta
9. Seleccione Back (Atrás) para volver a DIAG/TEST (Diagnóstico/Prueba). 10. Vuelva a seleccionar Back (Atrás). 11. Seleccione Return sensor to process (Devolver el sensor al proceso). La sonda vuelve al modo de medición tras la limpieza automática de la rasqueta. 12. -
Página 53: Validación De La Calibración De La Sonda
Figura 8 Sustitución de la escobilla de la rasqueta: 5 mm 6.4 Validación de la calibración de la sonda P R E C A U C I Ó N Peligro por exposición química. Respete los procedimientos de seguridad del laboratorio y utilice el equipo de protección personal adecuado para las sustancias químicas que vaya a manipular. -
Página 54: Sección 7 Solución De Problemas
• Controlador SC4500 e interfaz Claros: Elija la sección del dispositivo y, a continuación, seleccione el menú Device (Dispositivo) > Diagnostic/Test (Diagnóstico/Prueba) > Signals (Señales). 5. Compruebe los valores que aparecen en la pantalla del controlador: • La primera línea (las 3 primeras líneas de NT3200sc) muestra el valor con la configuración personalizada de compensación, factor y promedio de señal. -
Página 55: Sección 8 Piezas De Repuesto Y Accesorios
Tabla 4 Advertencias y recordatorios Mensaje Posible causa Solución Nitrato demasiado alto La concentración de nitrato es demasiado Compruebe la medición. alta, se ha excedido el rango de medición Nitrito demasiado alto La concentración de nitrito es demasiado Compruebe la medición. alta, se ha excedido el rango de medición Superada la fecha de Es necesario sustituir la rasqueta. - Página 56 Accesorios (continúa) Descripción Cantidad Referencia Sistema de kit de montaje con soportes, adaptador de 90°, acero inoxidable unidad LZY714.99.53220 Incluye: Base unidad LZY827 Terminal de fijación unidad LZY804 Abrazadera de retén (x2) LZX200 Tubo de fijación, 2 m unidad LZY714.99.00020 Accesorios HS unidad LZY823...
- Página 109 アクセサリー （続き） 説明 数量 アイテム番号 LCW828 硝酸塩標準液、25.0 mg/L NO (5.65 mg/L NO 各セット LCW943 硝酸塩標準液、40.0 mg/L NO (9.04 mg/L NO 各セット LCW825 硝酸塩標準液、50.0 mg/L NO (11.3 mg/L NO 各セット 硝酸塩標準液、75.0 mg/L NO (16.9 mg/L NO LCW944 各セット 硝酸塩標準液、100 mg/L NO (22.6 mg/L NO LCW826 各セット...
- Página 127 부속품 (계속) 설명 수량 품목 번호 LCW828 질산염 표준, 25.0 mg/L NO (5.65 mg/L NO 각 1개 LCW943 질산염 표준, 40.0 mg/L NO (9.04 mg/L NO 각 1개 LCW825 질산염 표준, 50.0 mg/L NO (11.3 mg/L NO 각 1개 질산염 표준, 75.0 mg/L NO (16.9 mg/L NO 각...
