PANNEAU DE COMMANDE

47. Affichage multifonction
Éléments affichés :
A) Mode de fonctionnement séparé
pompe/moteur d'aspiration/lame latérale
B) Mode de démarrage à bouton unique
C) Mode d'arrêt de sécurité (interrupteur de
sécurité du siège désactivé)
D) Mode de marche arrière
E) Mode de freinage/stationnement
F) Mode de chargement de la batterie
G) Pompe en marche
H) Moteur d'aspiration en marche
I) Brosse latérale en marche
J) Type de batterie
K) Niveau de la batterie
L) Durée de fonctionnement (compteur d'heures)
M) Pompe en panne
N) Moteur d'aspiration en marche
O) Brosse principale en marche
P) Brosse latérale en marche
Q) Secoueur du filtre en panne
48. Bouton de réglage de la vitesse
49. Bouton d'aspiration
‧ Activer/désactiver le moteur d'aspiration
50. Bouton de la pompe
‧ Activer/désactiver la pompe
51. Bouton de la brosse latérale
‧ Activer/désactiver la brosse latérale
52. Bouton du secoueur du filtre
‧ Activer/désactiver le secoueur du filtre
‧ Appuyer pendant 1 seconde pour passer en
mode Nettoyage automatique (le voyant du
secoueur du filtre clignote) et appuyer à
nouveau pendant 1 seconde pour terminer.
53. Démarrage à bouton unique
‧ Activer/désactiver tous les moteurs
d'aspiration, les brosses principales et les
brosses latérales
54. Bouton marche avant/marche arrière
55. Bouton du klaxon
56. Clé de contact (I=ON, O=OFF)
57. Bouton de réglage de la vitesse de la brosse
latérale
58. Bouton des phares avant
‧ Activer/désactiver le phare
‧ Appuyer pendant 1 seconde pour
activer/désactiver la lumière bleue (le cas
échéant)
59. Bouton du clignotant gauche
60. Bouton du clignotant droit
61. Bouton d'arrêt d'urgence
62. Disjoncteur du moteur de la brosse latérale (L) F8
(10A)
63. Disjoncteur du moteur de la brosse latérale (R) F9
(10A)
64. Disjoncteur du moteur de la brosse principale F7
(30A)
65. Disjoncteur du moteur d'aspiration F11 (10A)
66. Disjoncteur de la commande principale F6 (5A)
67. Disjoncteur du moteur du secoueur du filtre F10
(10A)
68. Fusible d'alimentation de la commande F5
(150A/70VDC)
REMARQUE
(Entretien du disjoncteur se reporter
au chapitre Dépannage)
A J K
GEL GEL
0000.H
M
G
N
H I
GEL GEL
0000.H
R
D
61
60
59
58
57
56 55

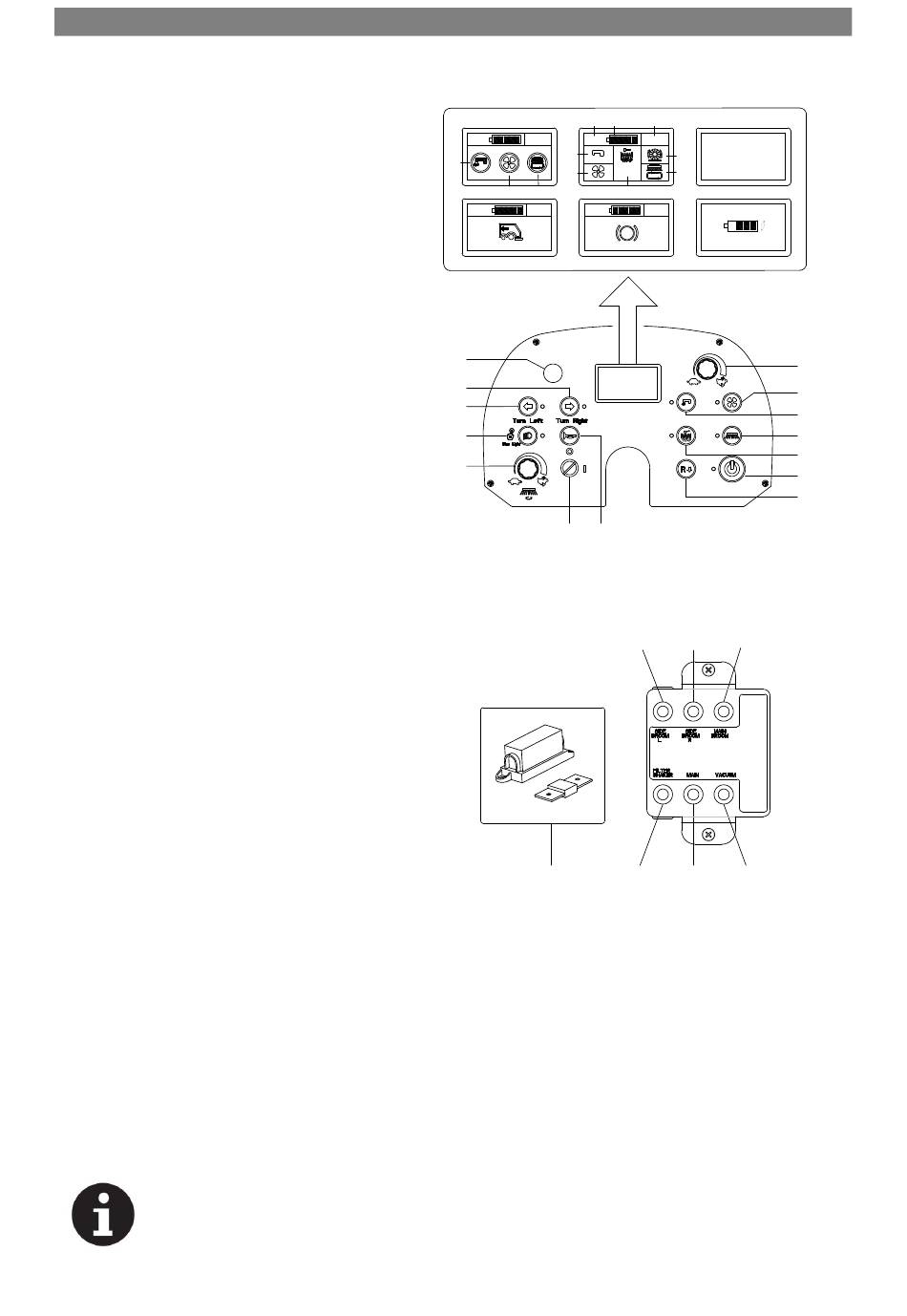

Figure 4
