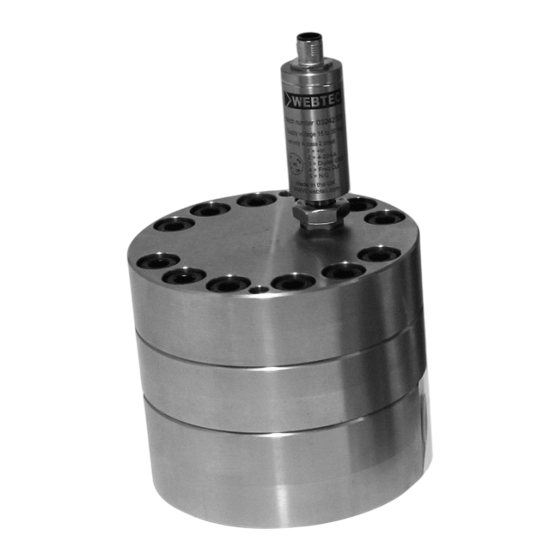

- Página 1 GF Gear flow meters User Manual GF-Zahnrad- Durchflussmesser Bedienungsanleitung Débitmètres à engrenage GF Manuel d’utilisation Caudalímetros de engranajes serie GF Manual del usuario www.webtec.com...
-
Página 27: Introducción
Introducción Los caudalímetros de engranajes de Webtec ofrecen una solución de precisión para la medición del caudal de sistemas hidráulicos en bancos de prueba, herramientas de máquina y otras aplicaciones fijas o móviles. Los caudalímetros pueden instalarse en cualquier parte del circuito hidráulico para realizar pruebas de producción, puesta en servicio, pruebas de desarrollo y análisis de sistemas de regulación. -
Página 28: Funcionamiento Básico
1-1/16” -16UN JIC Male 1.3 a 40 US gpm 6000 psi Nota: También disponemos de caudalímetros serie GF con salida CAN para uso con los dataloggers HPM de Webtec. Consulte a la oficina de ventas. Especificaciones técnicas Temperatura ambiente: 5-40 °C (41-104 °F) Tipo de fluido: Aceites, combustibles, agua/glicol, emulsiones de aceite/agua, ésteres de fosfato... -
Página 29: Especificación Eléctrica
Especificación eléctrica Voltaje de alimentación (VS): 13-30 V CC Salida de corriente: Bucle de 2 conductores, resistencia máx. del bucle = (VS - 12) / 0.02 (máx. = 800 ohmios) Salida de frecuencia: Colector abierto con aislamiento galvánico Escala: Caudal a fondo de escala = 20 mA y 1000 Hz Tiempo de respuesta: 48 ms + 1 período de frecuencia detectada Estabilidad térmica:... - Página 30 Dimensiones en mm (pulgadas) Modelo Peso Torque de instalación GF025-MAP-B-6 84.4 (3.3) 161 (6.3) 12 (0.47) 136.5 (5.4) 3.1 Kg 50 Nm GF025-MAP-S-6 84.4 (3.3) 161 (6.3) 12 (0.47) 135.5 (5.4) 3.1 Kg 50 Nm GF070-MAP-B-6 125 (4.9) 182 (7.2) 17 (0.67) 175 (6.9) 8.8 Kg...
-
Página 31: Detalles De Las Conexiones
Detalles de las conexiones Conexiones eléctricas (Enchufe visto desde arriba) l El cuerpo del caudalímetro debe estar puesto a tierra. 4 - 20 mA l Se recomienda usar cables blindados. l La caja del transductor está puesta a tierra y el blindaje del cable debe conectarse a dicha caja. - Página 32 Conexión de bucle de corriente Bucle de corriente de 4-20 mA y Salida de frecuencia solamente de dos conductores de 4-20 mA salida de frecuencia solamente Transductor Pantalla de Transductor Pantalla de Transductor Pantalla de Instrumento Instrumento Instrumento...
-
Página 33: Información Técnica
Información técnica Todos los caudalímetros están calibrados a 21 cSt como estándar. También ofrecemos calibraciones especiales para un intervalo de caudales a medida o a otra viscosidad. Para cualquier consulta sobre su aplicación, consulte a la oficina de ventas. Viscosidad del fluido El rendimiento del caudalímetro puede verse afectado por la viscosidad del fluido que se use. -
Página 34: Calibración
La exactitud del aparato puede verse afectada por el ciclo de funcionamiento, el estado del fluido o intervalos prolongados entre recalibraciones. Accesorios Webtec o sus distribuidores locales ofrecen una amplia gama de accesorios, entre ellos transductores de presión, adaptadores de sensores de alta presión/temperatura, cables y pantallas remotas. - Página 35 Manufacturer’s Limited Warranty Webtec Products Ltd. warrants to the original purchaser, for the period of one year from the date of purchase, that the product is free from defect in materials and workmanship. This warranty does not cover any part of the product that has been damaged due to abuse or operation beyond the specifications stated by Webtec Products Ltd.
- Página 36 Webtec se reserva el derecho de realizar mejoras y cambios a las especificaciones sin previo aviso. Certificate No.8242 Designed and produced by Webtec - Entwickelt und hergestellt von Webtec - Conçu et produit par Webtec - Diseñado y producido por Webtec GF-MA-MUL-3346.pdf - FT10948 - Issue A - 02/16...
