Manuales relacionados para Health O Meter 524KL
Resumen de contenidos para Health O Meter 524KL

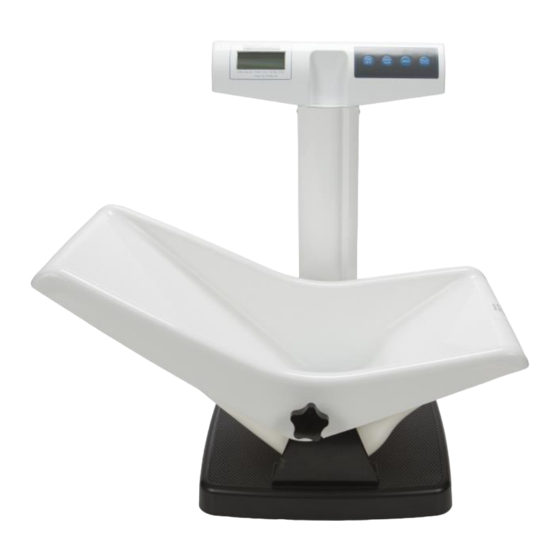

- Página 1 Model 524KL / 524KG Digital Pediatric Seat Scale User Instructions ® PELSTAR , LLC 9500 West 55th St. McCook, IL 60525-7110 USA www.homscales.com ® Health o meter Professional 524KL ® Health o meter Professional 524KG ® © Pelstar , LLC 2019...
-
Página 2: Tabla De Contenido
Professional 524KL ® Health o meter Professional 524KG ® Thank you for purchasing this Health o meter Professional product. Please read this manual carefully, and keep it for easy reference or training. TABLE OF CONTENTS Cautions and Warnings ..................... 3 Specifications ...................... -
Página 3: Cautions And Warnings
When operating the scale with the (optional) AC adapter: Operate this scale exclusively with the AC adapter provided by Health o meter Professional. Use of an unspecified adapter will void the warranty, and can pose a serious safety hazard. -
Página 4: Specifications
Scale Specifications Capacity and Resolution 524KL: 50 lb / 23 kg; 0 - 20 lb / 0.2 oz; 20 - 50 lb / 0.5 oz; 0 - 9 kg / 5g; 9 - 23 kg / 10 g 524KG: 23 kg; 0 - 9 kg / 5g; 9 - 23 kg / 10 g Adapter Model No. -
Página 5: Certifications / Connectivity / Disposal
For reliable transmission of weight data, this scale is designed to connect to a computer, ® monitor, or other electronic data device via Health o meter Professional Connectivity Solutions. This connectivity helps minimize transcription errors when recording patient data. For further information regarding how to connect this scale to other electronic devices, please contact ®... -
Página 6: Assembly Instructions
ASSEMBLY INSTRUCTIONS Before Assembly Each 524KL / 524KG Digital Pediatric Seat scale is shipped disassembled in one carton. Carefully inspect the carton for shipping damage before unpacking. If damage ® is found, contact your shipper or a Health o meter Professional representative immediately at 1-800-815-6615. - Página 7 ASSEMBLY INSTRUCTIONS (CONTINUED) 1. Carefully remove the contents of the Screws and washers carton and place each part on a flat, level, and dry surface. Remove the 4 column mounting screws and washers from the bottom of column and set aside for assembly step 5. 2.
- Página 8 ASSEMBLY INSTRUCTIONS (CONTINUED) 6. Locate the two black seat mounting brackets in the carton. Unscrew and remove the black knobs on the mounting brackets. Note: The brackets are marked as bracket C and bracket D. The tabs on bracket C are shorter than bracket D. 7.
-
Página 9: Powering The Scale
1. Connect the AC adapter (not included) into the adapter jack on the scale platform. ® Warning: To avoid a safety hazard, use only a Health o meter Professional AC adapter. 2. Plug the scale’s AC adapter into the power source/wall outlet. Caution: Always plug the AC adapter into the scale first, then into the power source/wall outlet. -
Página 10: Set Up Instructions
3. “START” will briefly appear on the display followed by “AOF=1”. 4. Auto-off is now enabled. Selecting the Weight Measuring Unit (524KL Only): Note: LB (Pounds) is the default weight measuring unit upon initial set-up/assembly. 1. Press the ON/OFF button to turn the scale on. -
Página 11: Operating Instructions
OPERATING INSTRUCTIONS Weighing a Patient 1. Make sure there is nothing on the weighing seat. 2. Press the ON/OFF button to turn the display assembly on. “88:8:8.8” will appear on the display followed by zeroes. 3. Place the baby on the weighing seat so that its weight is evenly distributed. The scale will begin to display weight information and will lock on the patient’s weight when the stable weight of the patient is determined. -
Página 12: Maintenance
4. Do not pour or spray fluids directly on the scale. Replacement Parts ® Parts may be available if a piece of the scale needs to be replaced. Contact Health o meter Professional Scales Customer Service at 1-800-815-6615 to inquire about the availability of these replacement parts. -
Página 13: Calibration
DISPLAY SHOWS “CAL” followed by With the scale off, press and hold the LB/KG button (524KL) or the “XXXX” blank blue button (524KG) and ZERO/TARE buttons at the same time, then press the ON/OFF button to turn on the scale. “CAL” will briefly appear on the display, followed by four numbers indicating that you can begin calibration. -
Página 14: Troubleshooting
TROUBLESHOOTING Troubleshooting Before contacting service personnel, refer to the following instructions to check and to correct any failures. Symptom Possible Cause Corrective Action Scale does not turn on 1. Dead battery 1. Replace batteries 2. Faulty electrical outlet 2. Use a different outlet 3. -
Página 15: Warranty
® Health o meter Professional products are manufactured, designed, and owned by Pelstar , LLC. ® We reserve the right to improve, enhance, or modify Health o meter Professional product features or specifications without notice. ® © Pelstar , LLC 2019... - Página 17 Model 524KL / 524KG Báscula Pediátrica Digital de Asiento Manual de Usuario ® PELSTAR , LLC 9500 West 55th St. McCook, IL 60525-7110 USA www.homscales.com ® Health o meter Professional 524KL ® Health o meter Professional 524KG ® © Pelstar...
- Página 18 Professional 524KL ® Health o meter Professional 524KG Gracias por comprar este producto de Health o meter® Professional. Le pedimos leer detenidamente las instrucciones y conservarlas para fines de consulta o capacitación. CONTENIDO Precauciones y advertencias ..................3 Especificaciones ....................... 4 Certificaciones/conectividad/eliminación ..............
-
Página 19: Precauciones Y Advertencias
PRECAUCIONES Y ADVERTENCIAS USO PREVISTO Las básculas 524KL y 524KG de Health o meter® Professional fueron diseñadas para ser utilizadas en un entorno médico profesional y por personal médico capacitado. Este producto fue diseñado para pesar bebés acostados o sentados en la bandeja. No modifique el producto ni lo utilice para ningún otro fin distinto al indicado. -
Página 20: Especificaciones
Especificaciones de la Báscula Capacidad y resolución 524KL: 50 lb / 23 kg; 0 - 20 lb / 0.2 oz; 20 - 50 lb / 0.5 oz; 0 - 9 kg / 5g; 9 - 23 kg / 10 g 524KG: 23 kg;... -
Página 21: Certificaciones/Conectividad/Eliminación
Para garantizar una transmisión confiable de los datos de peso, esta báscula está diseñada para conectarse a una computadora, monitor u otro dispositivo de datos electrónicos a través de Soluciones de Conectividad Health o meter® Professional. Esta conectividad ayuda a minimizar los errores de transcripción al registrar los datos del paciente. -
Página 22: Instrucciones De Armado
INSTRUCCIONES DE ARMADO Antes del armado Cada báscula de asiento pediátrica digital 524KL/524KG se envía desarmada en una caja de cartón. Inspeccione cuidadosamente la caja de cartón para verificar que no existan daños de envío antes de desempacar la báscula. Si encuentra daños, comuníquese con su remitente o con un representante de Health o meter®... - Página 23 INSTRUCCIONES DE ARMADO (CONTINUACIÓN) 1. Retire cuidadosamente el contenido de Tornillos y rondanas la caja y coloque cada parte sobre una superficie plana, nivelada y seca. Retire los 4 tornillos y rondanas de montaje de la columna de la parte inferior de la misma y póngalos a un lado para el paso 5 del armado.
- Página 24 INSTRUCCIONES DE ARMADO (CONTINUACIÓN) 6. Localice los dos soportes de montaje del asiento negro en la caja. Desatornille y quite las perillas negras de los soportes de montaje. Nota: Los soportes están marcados como soporte C y soporte D. Las pestañas del soporte C son más cortas que las del soporte D.
- Página 25 1. Conecte el adaptador de AC (no incluido) en el enchufe del adaptador en la plataforma de la báscula. ® Advertencia: Para evitar riesgos de seguridad, use solo un adaptador de CA Health o meter Professional. 2. Conecte el adaptador de CA de la báscula a la fuente de alimentación/toma de corriente.
-
Página 26: Instrucciones De Configuración
“START” aparecerá brevemente en la pantalla seguido de "AOF = 1". El apagado automático se encuentra ahora activado. Selección de la unidad de medición de peso (524KL únicamente): Nota: LB (Libras) es la unidad de medida de peso predeterminada en la configuración/ensamblaje iniciales. -
Página 27: Instrucciones De Operación
INSTRUCCIONES DE OPERACIÓN Pesaje del paciente 1. Asegúrese de que la bandeja de pesaje se encuentre completamente vacía. 2. Presione el botón ON/OFF para encender el conjunto de la pantalla. En la pantalla aparecerá “88:8:8.8”, seguido de ceros. 3. Coloque al bebé en la báscula, de manera que su peso se distribuya uniformemente en la bandeja. -
Página 28: Mantenimiento
Refacciones Ponemos a su disposición refacciones en caso de que una pieza de la báscula necesite ser reemplazada. Comuníquese con el Servicio al Cliente de Health o meter Professional Scales al 1-800-815-6615 para consultar sobre la disponibilidad de estas refacciones. -
Página 29: Calibración
Con la báscula apagada, mantenga presionado el botón LB/KG “XXXX” (524KL) o el botón azul (524KG) y los botones ZERO/TARE al mismo tiempo, presionando luego el botón ON/OFF para encender la báscula. "CAL" aparecerá brevemente en la pantalla, seguido de cuatro números que indican que puede comenzar la calibración. -
Página 30: Solución De Problemas
SOLUCIÓN DE PROBLEMAS Solución de problemas Antes de contactar al personal de servicio, consulte las siguientes instrucciones para verificar y corregir cualquier falla por mediciones incorrectas de peso. Síntoma Posible causa Medida correctiva La báscula no enciende 1. Batería agotada 1. -
Página 31: Garantía
¿Qué cubre la garantía? Esta báscula Health o meter® Professional cuenta con una garantía contra defectos de materiales o fabricación por un período de dos (2) años a partir de la fecha de compra. En caso de que el producto muestre defectos en su funcionamiento, puede devolverlo, con flete ®...
