Mopar 82212095 Instrucciones De Montaje
Jeep grand cherokee 2011-2019
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
A
D
CALL OUT
A
B
C
D
E
F
G
H
I
J
K
L
TOW HOOKS
1.
Mounting location shown.
08/20/2010
B
H
L

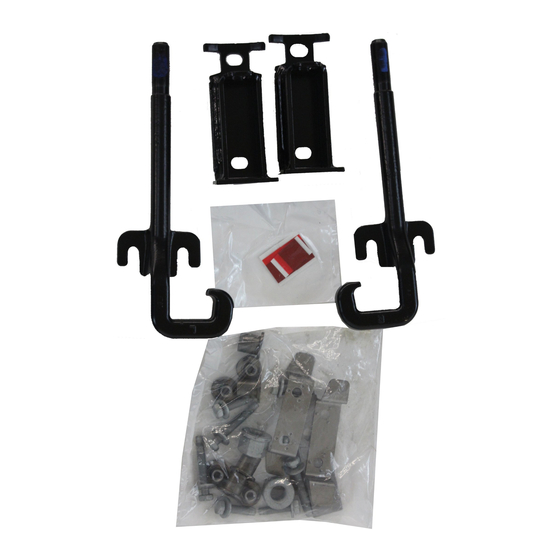

DESCRIPTION
RH Tow Hook Assy.
LH Tow Hook Assy.
16mm Flange Bolt
Tow Hook Bracket
18mm Bolt and Washer
30mm Lock Nut
Spacer
Spacer Bracket
Hex Nut
Cover Plate
Alcohol Swab
Two Sided Tape
Tow Hooks
JEEP GRAND CHEROKEE
J
K
I
G
1
C
E
F
QUANTITY
1
1
4
2
4
2
4
2
4
2
1
2
K6860823
Manuales relacionados para Mopar 82212095
Resumen de contenidos para Mopar 82212095
-
Página 9: Ganchos Para Remolque
Ganchos para remolque JEEP GRAND CHEROKEE DESCRIPCIÓN CANTIDAD ELEMENTO Conjunto de gancho der. Conjunto de gancho izq. Perno embridado de 16mm Soporte de gancho Perno y roldana de 18mm Tuerca de seguridad de 30mm Espaciador Soporte de espaciador Tuerca hexagonal Cubierta protectora Hisopo de alcohol Cinta de doble cara... - Página 10 Desmonte la placa protectora inferior delanteras, el panel de guarnición interior del guardabarros y el panel de guarnición delantero inferior del guardabarros. 10mm 13mm 10mm Se ilustra el lado del pasajero. Instale el soporte del gancho de remolque como se ilustra utilizando dos (2) pernos de 16mm.
- Página 11 Instale el soporte del espaciador, cinta de doble cara, dos (2) espaciadores, la placa protectora y el gancho para remolque como se ilustra utilizando dos (2) pernos de 18mm, dos (2) roldanas, dos (2) tuercas y una (1) tuerca de 30mm que vienen incluidas. Apriete los pernos de 18mm a 47 Nm (35 pies-lb). Apriete el perno de 30mm a 25 Nm (18 pies-lb).
