FrameOne Boundary Screen
RETURN BOUNDARY SCREEN
SEE PAGE 20
SPLIT BOUNDARY SCREEN
SEE PAGE 8
5/32" DRILL BIT
SPANNING BOUNDARY SCREEN
SEE PAGE 14
SINGLE BENCH BOUNDARY SCREEN
SEE PAGE 2
If you have a problem, question, or request, call
your local dealer, or Steelcase Line 1 at
888.STEELCASE (888.783.3522)
for immediate action by people who want to help you.
(Outside the U.S.A., Canada, Mexico, Puerto Rico,
and the U.S. Virgin Islands, call: 1.616.247.2500)
Or visit our website: www.steelcase.com
English - Pages 1 to 21 of 63
© 2016 Steelcase Inc.
French - Pages 22 to 42 of 63
Grand Rapids, MI 49501
Spanish - Pages 43 to 63 of 63
U.S.A.
76550 Rev B
Printed in U.S.A.
Manuales relacionados para Steelcase FrameOne Boundary Screen
Resumen de contenidos para Steelcase FrameOne Boundary Screen
-
Página 43: Pantalla De Barrera Frameone

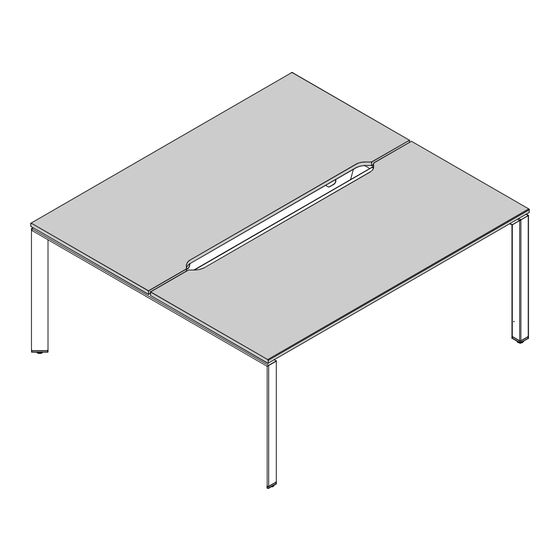

PANTALLA DE BARRERA DE EXPANSIÓN VEA PÁGINA 56 Si tiene un problema, pregunta o inquietud, llame a su distribuidor local, o a Steelcase línea 1 al PANTALLA DE BARRERA DE BANCO SIMPLE 888.STEELCASE (888.783.3522) para obtener una VEA PÁGINA 44 acción inmediata de las personas que quieren ayudarle. - Página 44 Aplicación banco simple Coloque la pantalla de barrera sobre una superficie limpia y resistente a rayados. Ensamble la armadura del banco FrameOne, instrucción 939500470, retire las superficies de trabajo. Page 44 of 63 76550 Rev B...
- Página 45 Sujete un (1) soporte en L a la pantalla con tres (3) tornillos para madera n° 10-12 x 5/8 pulgadas. Sujete dos (2) soportes de la pata FrameOne a la pantalla con tres (3) tornillos para madera n° 10-12 x 5/8 pulgadas. NOTA: No apriete completamente hacia abajo los soportes de las patas.
- Página 46 Cuelgue la pantalla en la pata FrameOne. Alinee la pantalla horizontalmente alineando el borde con el riel del banco. Page 46 of 63 76550 Rev B...
- Página 47 PANTALLA Use los espaciadores para crear DE BARRERA un espacio de ½ pulgada entre las PATA patas y la pantalla de barrera. ESPACIADOR NOTA: El borde del soporte en L debe alinear con el borde de la pata. Marque en la pata las ubicaciones de los orificios guía.
- Página 48 10a. Retire los soportes de la pata FrameOne de la pantalla de barrera. 10b. Sujete el soporte de la pata FrameOne a las patas FrameOne con dos (2) tornillos para metal n° 10-32 x ½ pulgada por cada soporte. Cuelgue la pantalla de barrera sobre las patas y usando sus espaciadores para conseguir la separación correcta de ½...
- Página 49 Sujete el soporte en L a la pata FrameOne con dos tornillos para metal n° 10-32 x ½ pulgada por cada soporte. Sujete los soportes de la pata FrameOne a la pantalla de barrera con tres (3) tornillos para madera n° #10-12 x 5/8 pulgada por cada soporte. Está...
- Página 50 Aplicación con pantalla de barrera partida Coloque la pantalla de barrera sobre una superficie limpia y resistente a rayados. Ensamble el armazón del banco FrameOne, instrucción 939500470, retire las superficies de trabajo. Page 50 of 63 76550 Rev B...
- Página 51 TORNILLO MODEEZ Atornille (2-4) postes en los orificios guía del borde derecho de la pantalla de barrera izquierda. Mueva la pantalla izquierda hacia arriba y por encima y debajo contra la pantalla derecha para enganchar los postes en las presillas y asegurar entre sí...
- Página 52 Cuelgue la pantalla derecha en las patas FrameOne. Alinee horizontalmente la pantalla centrando el borde inacabado en el banco FrameOne. Page 52 of 63 76550 Rev B...
- Página 53 PANTALLA DE BARRERA Use los espaciadores para crear un PATA espacio de ½ pulgada entre las patas y la pantalla de barrera. ESPACIADOR NOTA: El borde de los soportes en L debe alinearse con el borde de la pata. Marque en la pata las ubicaciones de los orificios guía.
- Página 54 12a. Retire los soportes de la pata FrameOne de la pantallas de barrera. 12b. Sujete el soporte de la pata FrameOne a las patas FrameOne con dos (2) tornillos para metal n° 10-32 x ½ pulgada por cada soporte. Cuelgue la pantallas de barrera en las patas usando sus espaciadores para lograr la separación correcta de ½...
- Página 55 Sujete el soporte en L a la pata FrameOne con dos tornillos para metal n° 10-32 x ½ pulgada por cada soporte. Sujete los soportes de la pata FrameOne a la pantalla de barrera con tres (3) tornillos para madera n°...
- Página 56 Aplicación expansión Coloque la pantalla de barrera sobre una superficie limpia y resistente a rayados. Ensamble el armazón del banco FrameOne, instrucción 939500470, retire las superficies de trabajo. Page 56 of 63 76550 Rev B...
- Página 57 Sujete uno (1) soporte en L a la pantalla con dias (10) tornillos para madera n° 10-12 x 5/8 pulgadas. Sujete dos (2) soportes de la pata FrameOne a la pantalla con tres (3) tornillos para madera n° 10-12 x 5/8 pulgada. NOTA: No apriete completamente hacia abajo los soportes de la pata.
- Página 58 Cuelgue la pantalla en la pata FrameOne. Alinee horizontalmente la pantalla centrándola en la armadura. Page 58 of 63 76550 Rev B...
- Página 59 PANTALLA DE BARRERA PATA Use los espaciadores para crear un espacio de ½ pulgada entre las ESPACIADOR patas y la pantalla de barrera. NOTA: El borde del soporte en L debe alinearse con el borde de la pata. Marque en la pata la ubicación de los orificios guía.
- Página 60 10a. Retire los soportes de la pata FrameOne de la pantalla de barrera. 10b. Sujete el soporte de la pata FrameOne a las patas FrameOne con dos (2) tornillos para metal n° 10-32 x ½ pulgada por cada soporte. Cuelgue la pantalla de barrera en las patas usando sus espaciadores para lograr la separación correcta de ½...
- Página 61 Sujete los soportes en L a la pata FrameOne con dos tornillos para metal n° 10-32 x ½ pulgada por cada soporte. Sujete los soportes FrameOne a la pantalla de barrera con tres (3) tornillos para madera n° #10-12 x 5/8 pulgada por cada soporte. Está...
- Página 62 Ensamble pata retorno Sujete los soportes en L a la pantalla de barrera con tres (3) tornillos para madera n° 10-12 x 5/8 pulgada. Marque en la pata las ubicaciones de los orificios guía. Retire los soportes en L. Use un punzón de marcar para señalar la ubicación de cada orificio.
- Página 63 Sujete los soportes en L a las patas FrameOne con dos tornillos para metal n° 10-32 x ½ pulgada por cada soporte. Sujete los soportes en L a la pantalla de barrera con tres (3) tornillos para madera n° 10-12 x 5/8 pulgadas. Fije el soporte de largo L de contorno de pantalla utilizando seis (6) tornillos para madera n°...
