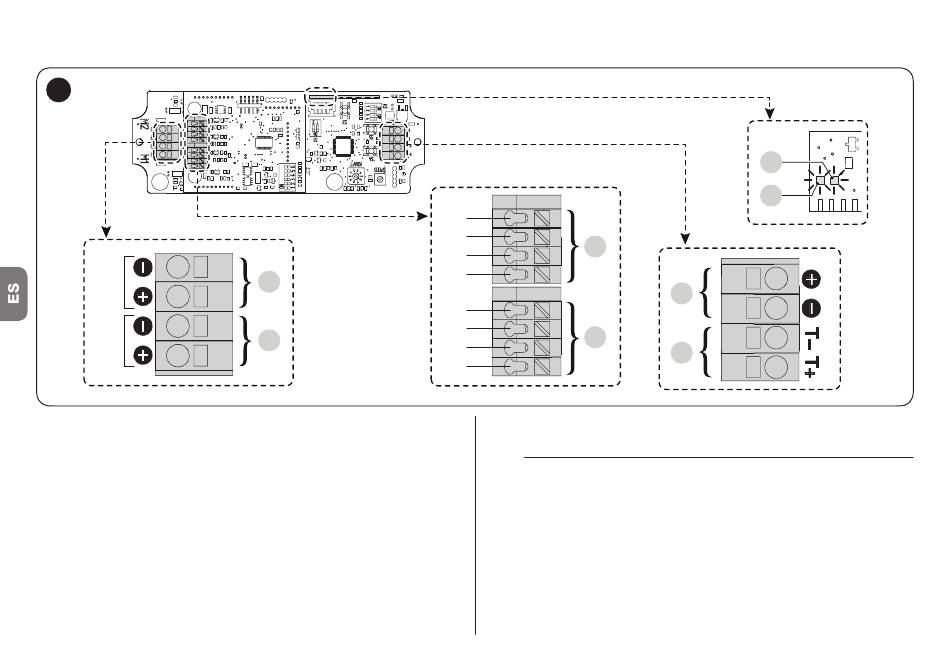

4.2 ESQUEMA Y DESCRIPCIÓN DE LAS CONEXIONES
6
M2
M1
A Conexiones para motor M1
B Conexiones para motor M2
C Conexiones salidas 24V:
C1 Luz 1
C2 Luz 2
C3 Luz 3
C4 Luz 4
D Conexiones LED:
D1 Luz 1
D2 Luz 2
D3 Luz 3
D4 Luz 4
76 – ESPAÑOL
B
A
C1
C2
C
C3
C4
D1
D2
D
D3
D4
E Conexiones entrada alimentación 24V
F Conexiones para sensores externos
l
Una vez realizada la conexión a la red de alimen-
tación y activada la tensión al receptor, el led "L2"
(verde) comienza a parpadear, lo que significa que
las conexiones eléctricas se han realizado correc-
tamente.
L2
L1
E
F
