MONTAGEM

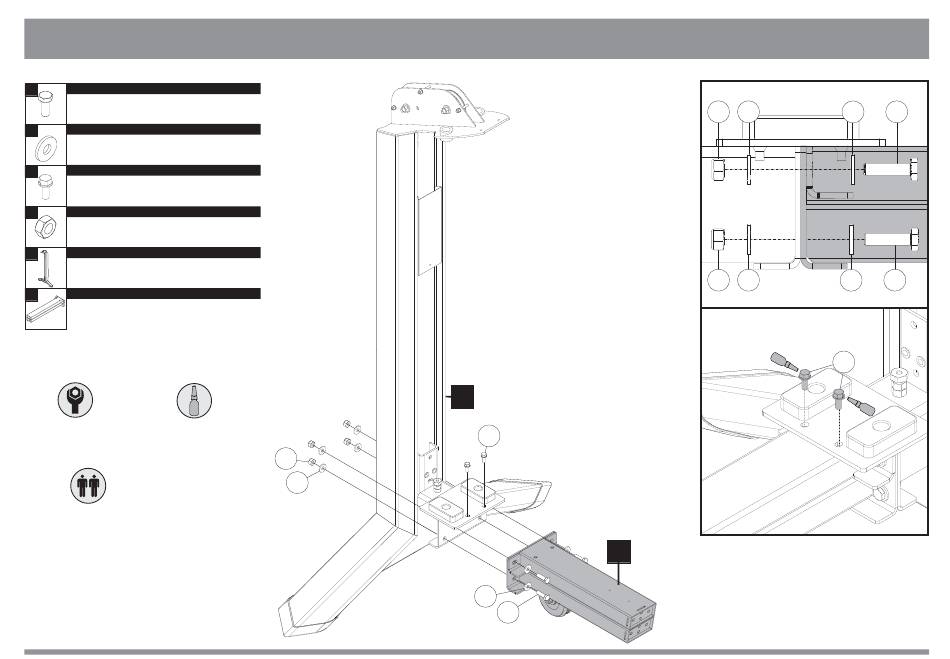

PASSO 1 - MONTAGEM DA BARRA DE LIGAÇÃO
1
NOME
Parafuso cabeça sextavada
M10X35
2
NOME
Arruela lisa
M10
3
NOME
Parafuso Cab. Sext. Flangeada
M8X20
4
NOME
Porca Sextavada Inserto
M10
A
NOME
Torre
B
NOME
Barra de ligação
1 - Monte a barra de ligação (B) na Torre (A)
do equipamento.
Ferramentas
Adesivo Trava Rosca
Chave Fixa 17 mm
Torque médio
Chave Fixa 13 mm
Para esta montagem
sugerimos que seja
feita com duas pessoas
Qtd
4x
Qtd
8x
Qtd
2x
Qtd
4x
Qtd
Qtd
4
2
A
3
B
2
1
14
4
2
2
1
4
2
2
1
3
