SECTION 2—INSTALLATION
Réglage de la Largeur du Dossier Propel
REMARQUE: Pour cette procédure, se référer à la FIGURE 2.4.
1. Enlevez le coussin du châssis du dossier. Consultez Installation/ Dépose du Coussin
du Dossier Propel de la page 27.
2. Desserrez, mais n'enlevez PAS les deux vis de montage et rondelles qui attachent les
supports de montage des cannes sur le châssis du dossier.
3. Déplacez les supports de montage des cannes en position voulue.
REMARQUE: Maintenez le châssis du dossier centré pour obtenir un positionnement correct.
4. Installez soigneusement le dossier sur les onglets.
5. Réglez les supports de montage des deux côtés pour un bon maintien tout en gardant
le dossier centré.
6. Serrez fermement les vis de montage.
7. Remettez le coussin. Consultez Installation/ Dépose du Coussin du Dossier Propel de
la page 27.
8. Vérifiez la hauteur du dossier, réglez le support de montage de la canne si nécessaire.
Consultez Installation des Ferrures de Montage de la page 24.
REMARQUE: Les cannes de dossier de la plupart des chaises ne sont pas absolument verticales.
Réglez la largeur des supports du châssis du dossier en conséquence. Si le dossier Propel semble
trop lâche ou trop serré, les supports savent être réglés manuellement pour augmenter ou diminuer
la force requise pour installer ou enlever le dossier de la chaise. Ce réglage peut également être
utilisé pour réduire le bruit du dossier causé par les mouvements dans la chaise..
Châssis du dossier
Support de verrou du
dossier (caché)
Support de
montage des
cannes
Rondelles

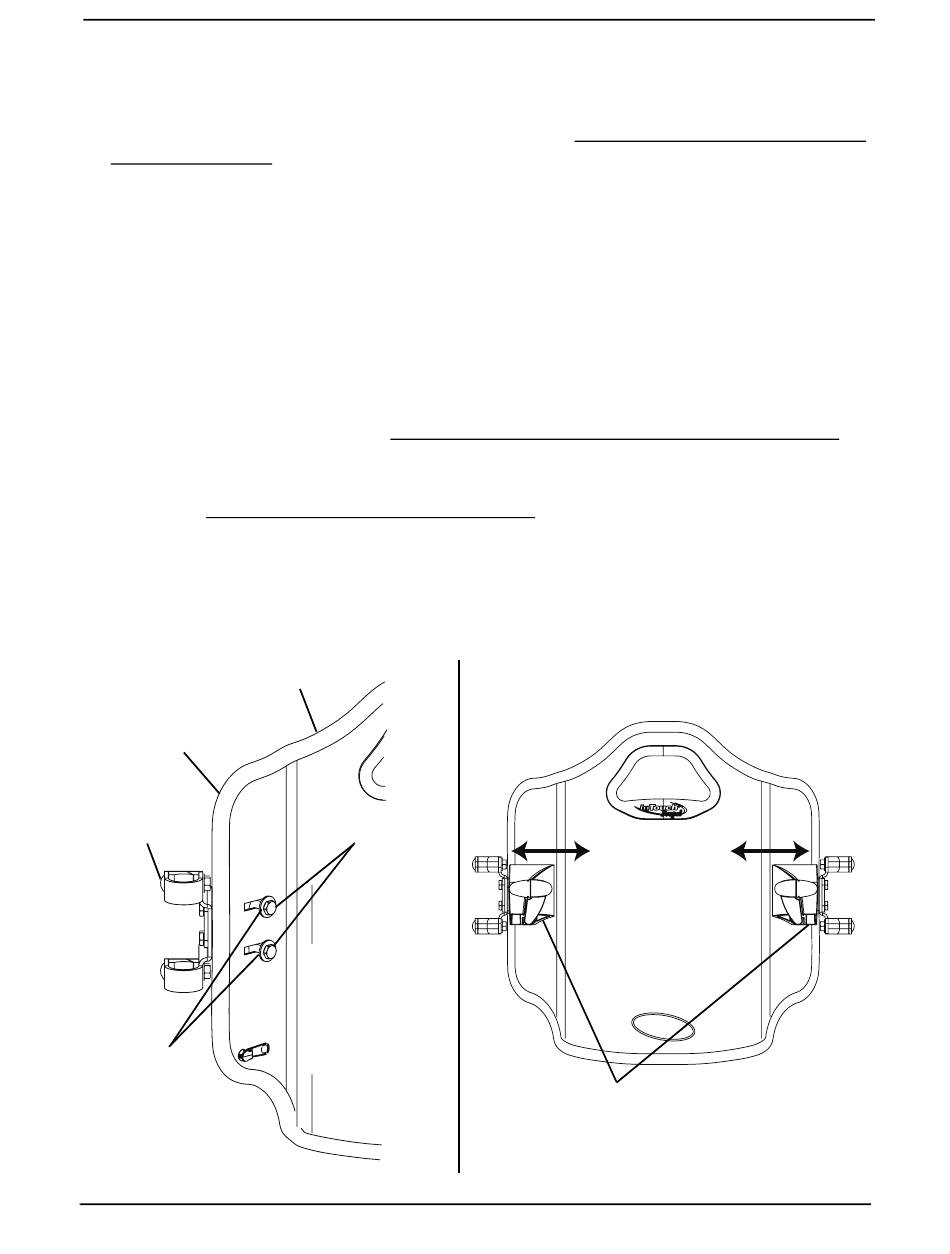

FIGURE 2.4 Réglage de la Largeur du Dossier Propel
Dossier InTouch™ Propel™
Vis de montage
Avant
26
DETAIL "A" - RÉGLAGE DE LA
LARGEUR DU DOSSIER
Dossier
Supports de verrous du dossier
REMARQUE: Les cannes ne sont pas
représentées pour la clarté du dessin
Part No 1143199
