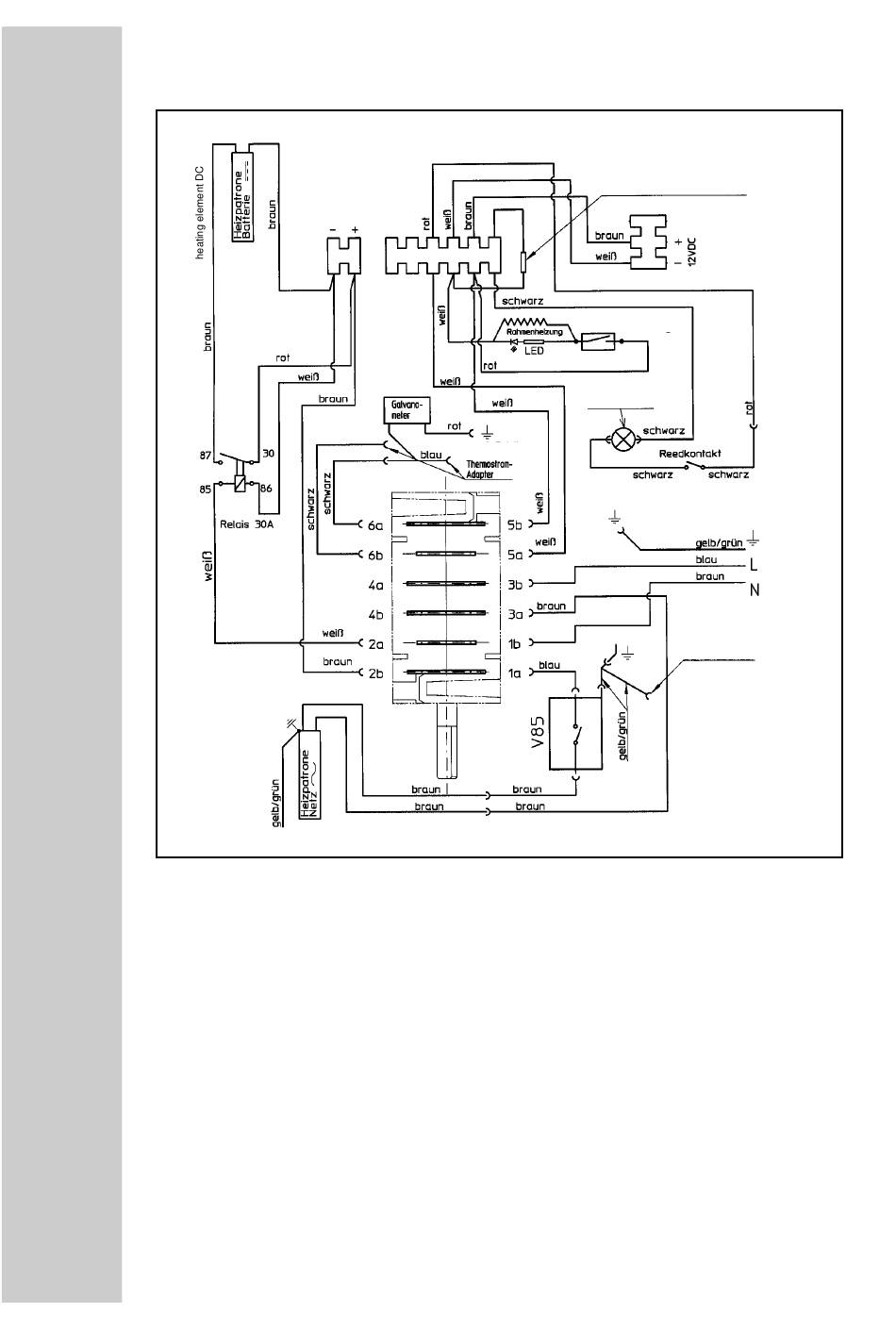

8.9.6 Esquema de conexiones eléctricas
Esquema de conexiones eléctricas
Conexiones:
A = Masa elemento de
calefacción DC
B = Positivo elemento de
calefacción DC
C = Masa luz, calefacción del marco
D = Positivo luz, calefacción del marco
Colores:
schwarz = negro
braun =marrón
weiss = blanco
grün = verde
gelb = amarillo
rot = rojo
terminal block heating
element DC
B
A
heating element AC
32
(
modelo RMT7X50 L)
resistor (replaced by a bridge
for 24V power supply)
switch frame heating
lighting DC
Ground
Ground
Ground
Leyenda:
mains connection
thermocouple
switch frame heating conector de calefacción del marco
heating element AC~ elemento calefactor ~
heating element DC - elemento calefactor -
battery igniter
resistance
(replaced by a bridge- (sustituido por un puente en la
for 24V-power supply) bateria de 24V)
interior light
battery-
Reed- contacts
ground
D
C
mains
connection
battery igniter
conexiones a la red eléctrica
interruptor magnetotérmico
encendedor por batería
reóstato
luz / bateria-
conexión del sensor
masa
