1.9.2.1 Instalando las Placas del Troncal para las Líneas 3 y 4
Después de instalar los cables correspondientes a las líneas 3 y 4, deberá instalar las Placas del Troncal
siguiendo las instrucciones descritas a continuación:

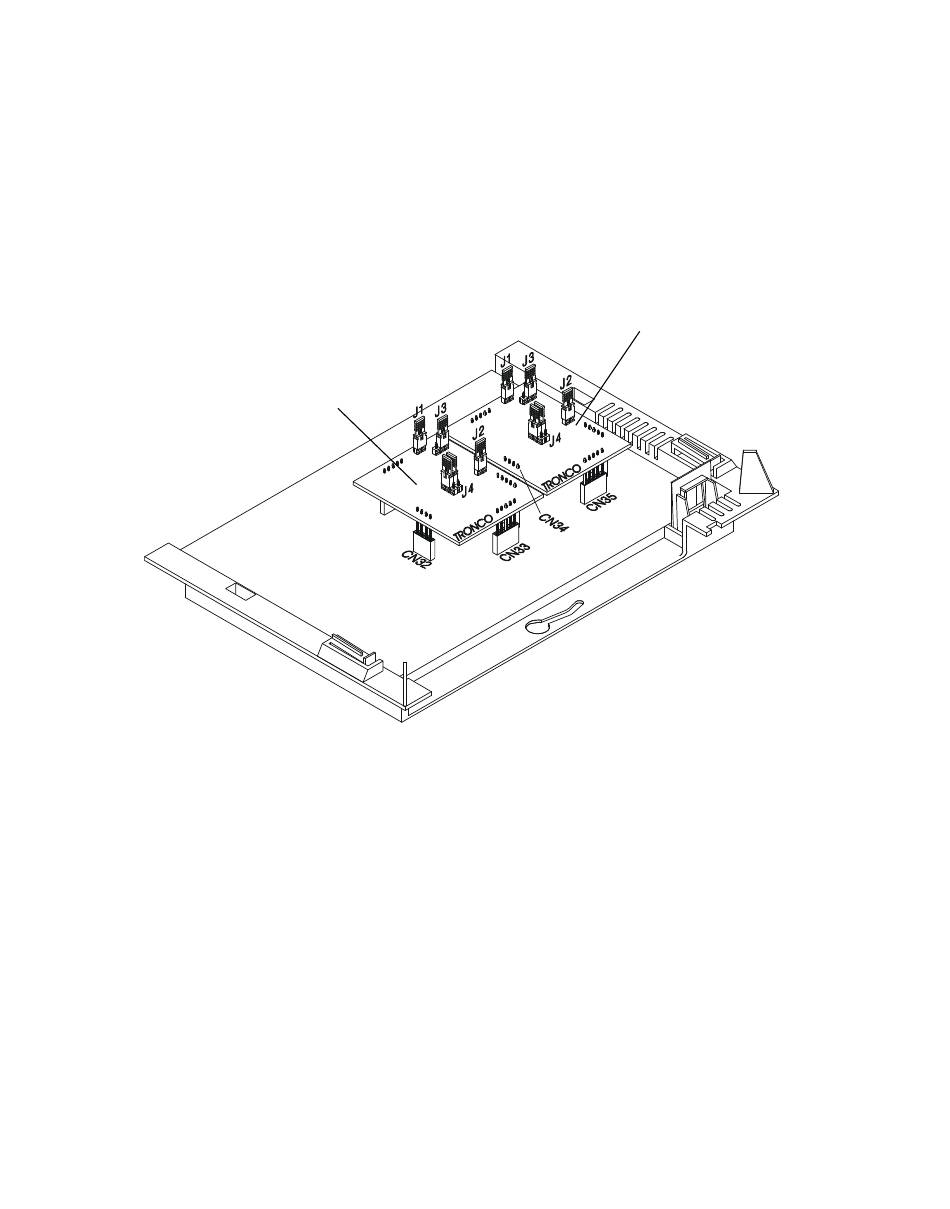

Para la línea 3:
Retire el jumper del CN 32 de la
central e instale la placa tronco
en los conectores CN20; CN30;
CN 32 y CN33. Si después de
instalarla para la línea 3 usted no
va a utilizarla, deberá abrir el
jumper J1 de esta Placa.
- Si después de concluir la instalación de la Central nota que no está recibiendo llamadas, es muy
probable que su central no esté captando la señalización de ring de la compañía telefónica; en este
caso, para las líneas 1 y 2 deberá ajustar la sensibilidad de la Central a través de los jumpers de la base:
para línea 1 (J8 A) y para la línea 2 (J8 B). Para las líneas 3 y 4 deberá ajustar la sensibilidad del J3 de
la placa del troncal correpondiente a la línea que se desea ajustar:
- Si la Compañía Telefónica está enviado un ring muy débil deberá retirar el jumper.
- Si la Compañía Telefónica está enviando una señal de ring medio el jumper deberá ocupar las
posiciones 1 y 2.
- Cuando la Compañía Telefónica está enviando una señal de ring alto el jumper deberá ocupar la posición
2 y 3 (no debe ser usado cuando esté configurado con inversión de polaridad).
- Para reconocer los jumpers observe el ítem Conociendo los conectores internos de la central.
- Si la Compañía Telefónica ofrece el servicio de Inversión de Polaridad, y si desea usar esta facilidad a
través de la Central, deberá cerrar el jumper de la base J7 A para línea 1 y J7 B para línea 2. Para las líneas
3 y 4 deberá cerrar el jumper J2 de la placa del troncal correspondiente a la línea que desea ajustar.
Observe como programar esta facilidade en el ítem Atención con Inversión de polaridad.
10
Para línea 4:
Retire el jumper del CN 34 de la
central e instale la placa tronco en
los conectores CN21; CN31; CN
34 y CN35. Si después de
instalarla usted no va a utilizarla,
deberá abrir el jumper J1 de esta
Placa.
¡ATENCIÓN! ¡ATENCIÓN!
¡ATENCIÓN! ¡ATENCIÓN! ¡ATENCIÓN!
