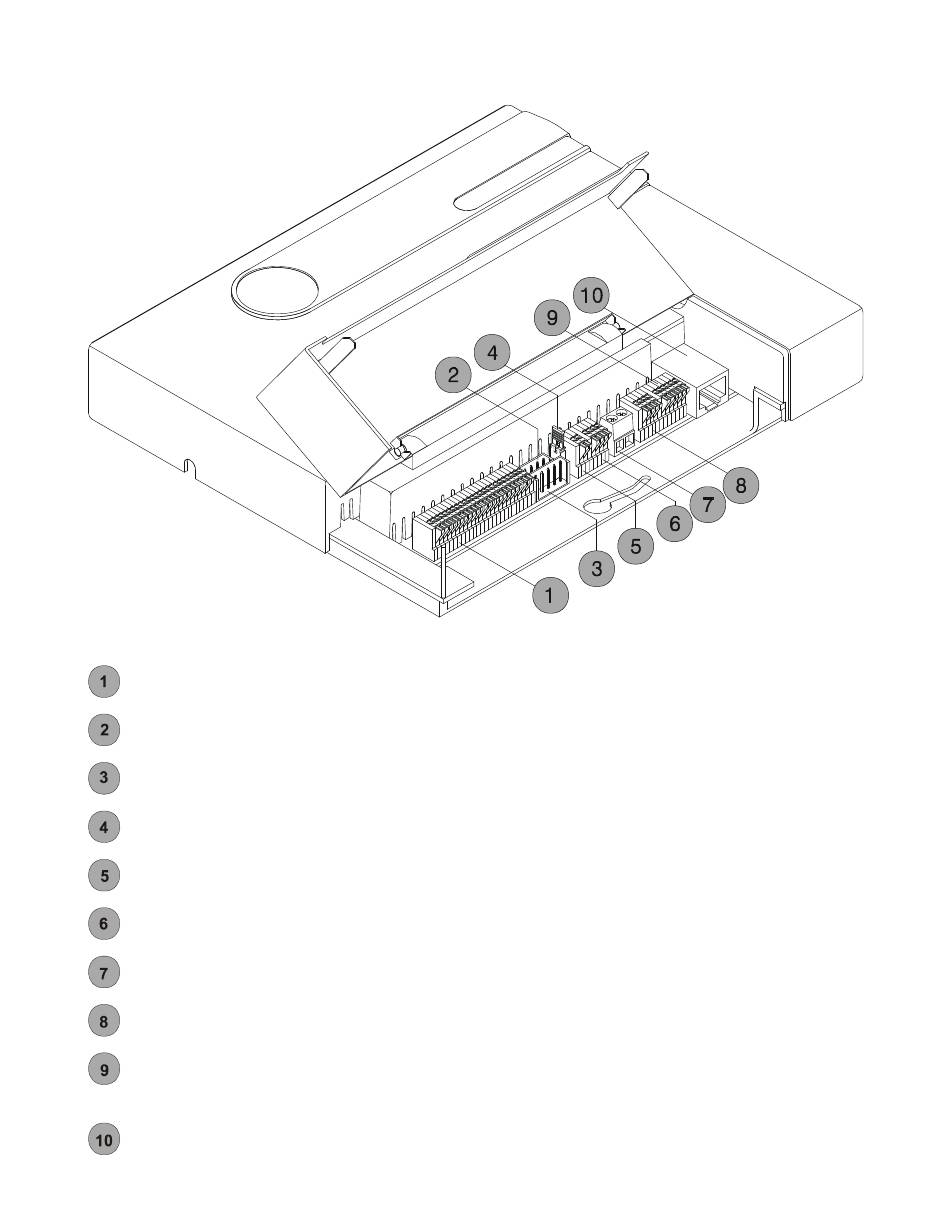

1.4 Conociendo los conectores externos de la central

CN36 - Conexión de los Internos (interno 20 al interno 31)
CN22 - Conexión para Placa de Actuación Externa ITA 700
CN23 - Conexión para Interface de Portero (IP 600 ou IP 600 Plus)
J9 - Jumper de Selección de Música Interna o Externa
CN37 - Entrada de Música Externa
CN38 - Conexión de la Línea Pública 1 y 2
CN39 - Puesta a tierra externa
CN40 - Conexión de la Línea Pública 3 y 4
CN41 - Conexión de los Terminales Híbridos TI 630/ TI630i/TI730i / TI 530 (TXTI, GNDTI); Conexión de
la Interface Serial (TXDB, RXDB, DCDB y GND).
CN42 - Conector de entrada de alimentación de la fuente externa
