INSTALACIÓN
1.1 Tope de apertura
El motor se detiene automáticamente en su tope interno.
Para que la cancela se detenga antes, es necesario montar un tope en el suelo (no incluido) para detener los batientes.

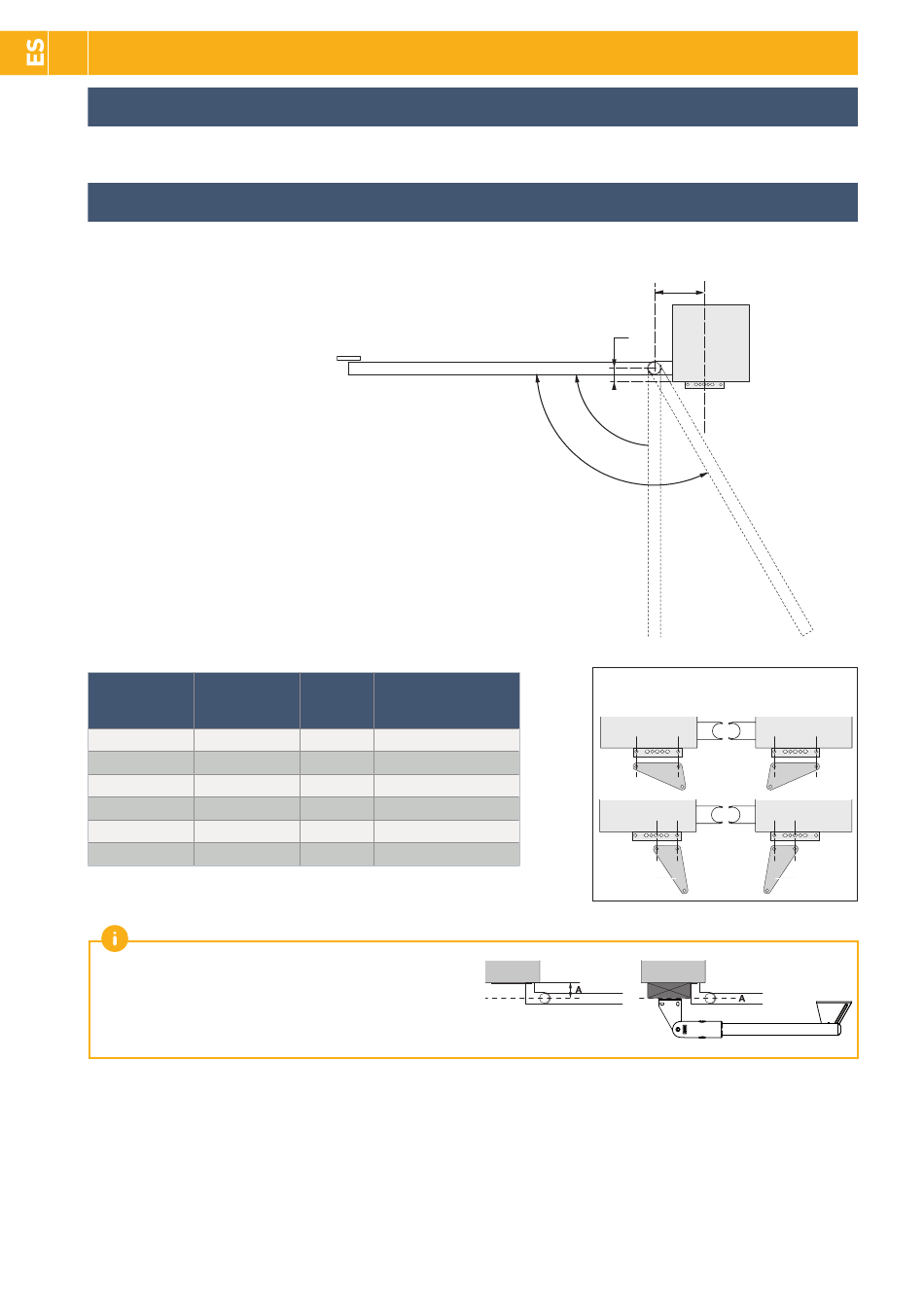

1.2 Medición de las cotas
Nota: para estas mediciones, debe considerarse que los batientes y los goznes se encuentran en el mismo eje.
Recuerde: Deje una distancia mínima de 50 cm entre los batientes y las partes fijas (véase "Prevención de riesgos", página 4).
1.
Mida la cota A.
2.
Utilice la siguiente tabla para
determinar:
• el sentido de montaje (E o e) de la
placa de fijación del brazo;
• la cota B para definir el eje vertical
de montaje de la escuadra en los
pilares;
• el ángulo máximo de apertura de
los batientes.
A (mm)*
Ángulo máx.
(°)
de 0 a 20
120
de 0 a 20
100
0
90
de 30 a 40
90
de 70 a 80
90
de 110 a 120
90
* Para otras cotas, consulte página 31.
Consejo: la cota A es negativa
Si la cota A es negativa, el gozne del batiente se encuentra delante
del pilar. Recomendamos que se añada un calce de forma que el
soporte de fijación del brazo se encuentre en el eje del gozne del
batiente y que A sea igual a 0 cm.
12
ES - Manual de instalación y de uso SGS 201 - SOMFY
B (mm)
Sentido de mon-
taje de la placa de
fijación
220
E
225
E
235
e
200
e
200
E
160
E
B
A
90°
120°
Sentido de montaje:
Pilar izquierdo
Pilar derecho
E
e
< 0 cm
= 0 cm
E
e
