2. Corte el sujetacable (A) que asegura el arnés a la
cubierta.
3. Quite los tornillos (B) y retire el sensor (C) y el arnés.
Doble la cubierta (D) (de ser necesario) para quitar el
arnés.
4. Alimente el cable del sensor nuevo detrás de la
cubierta (D) a través de la carcasa de la cadena.
5. Coloque el sensor nuevo en el soporte (E) y sujételo
con dos tornillos (B).
6. Ajuste el espacio entre el disco del sensor (F) y el
sensor (C) a 0.02 pulgadas (0.5 mm).
7. Conéctelo al arnés en (A).
IMPORTANTE:
Asegúrese de que el arnés eléctrico del sensor NO
tenga contacto con la cadena o el piñón.
8. Vuelva a instalar la cubierta. Consulte
la cubierta del mando, página

Reemplazo del sensor de John Deere

Para reemplazar el sensor de velocidad del molinete de una cosechadora John Deere, siga estos pasos:
1. Desconecte el conector (D).
2. Quite la tuerca superior (C) y retire el sensor (B).
3. Quite la tuerca superior del sensor nuevo y coloque
el sensor en el soporte.
superior (C).
4. Ajuste el espacio entre el disco del sensor (A) y el
sensor (B) a 1/8 pulgadas (3 mm) con la tuerca (C).
5. Conéctelo al arnés en (D).
IMPORTANTE:
Asegúrese de que el arnés eléctrico del sensor NO
tenga contacto con la cadena o el piñón.
6. Vuelva a instalar la cubierta. Consulte
la cubierta del mando, página
147830
MANTENIMIENTO Y SERVICIO
Instalación de
406.
Asegure con la tuerca
Instalación de
406.
408

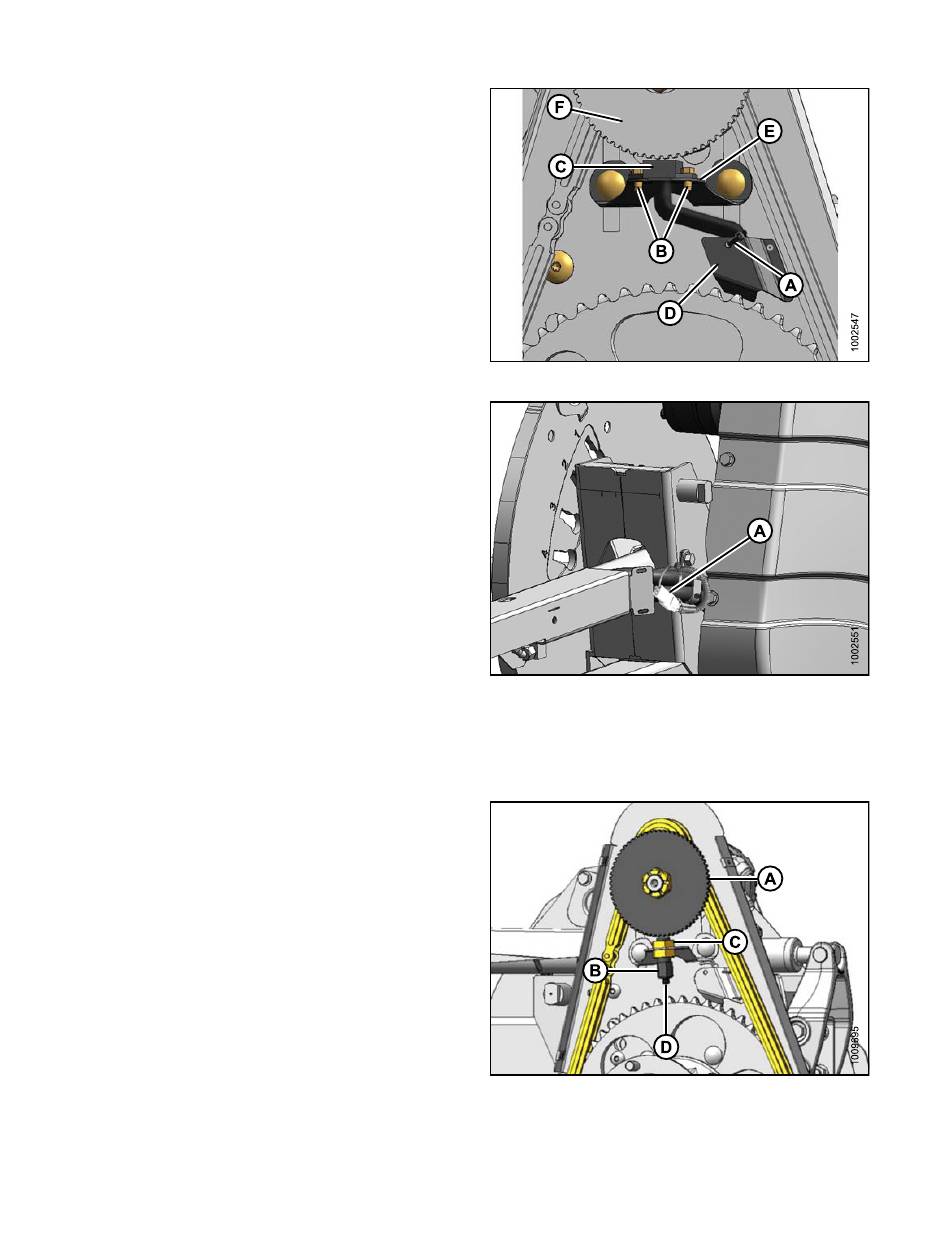

Figura 5.286: Sensor de velocidad
Figura 5.287: Arnés eléctrico
Figura 5.288: Sensor de velocidad
Revisión A
