6. Tire el pasador (A) en la abrazadera (B) de la rueda
izquierda frente a la barra de corte. Desenganche la
abrazadera de la barra de corte y baje la abrazadera
contra el eje (C).
7. Retire el pasador (D), baje el soporte (E) hacia al eje y
vuelva a insertar el pasador en el soporte.
8. Gire el eje (C) a la derecha hacia la parte posterior de
la plataforma.
9. Tire el pasador (A) en la rueda derecha, gire la rueda
hacia la izquierda hasta la posición mostrada y bloquee
con el pasador (A).
10. Retire la horquilla (B) del pestillo (C).
11. Levante la rueda, levante el pestillo (C) y enganche la
lengüeta (D) en el eje izquierdo. Asegúrese de que el
pestillo cierre.
12. Asegure el pestillo con la horquilla (B), con el extremo
abierto del pasador hacia la parte posterior de la
cosechadora.
NOTA:
Instalar la horquilla con el extremo abierto hacia
la barra de corte ocasionará que el cultivo la
saque durante el funcionamiento.
IMPORTANTE:
Compruebe que las ruedas estén bloqueadas y
que la manija esté en posición de bloqueo.
147830
OPERACIÓN

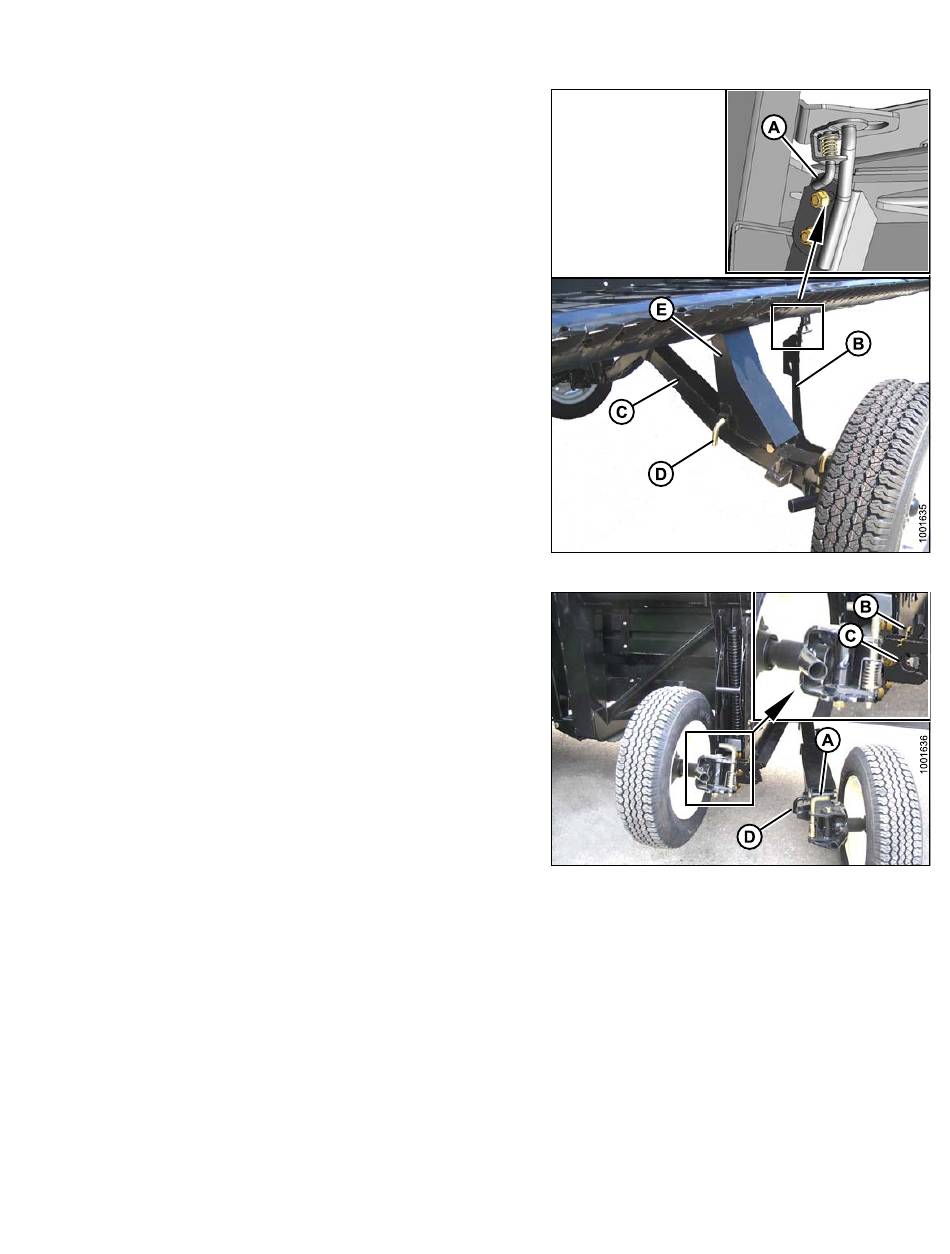

Figura 3.279: Eje trasero derecho
Figura 3.280: Ejes traseros
