9. Levante la mitad externa (B) e insértela en la mitad
interna (A).
10. Asegure las dos mitades juntas con el pasador en L
(A), y luego gire para asegurar. Asegure el pasador
con el anillo (B).
11. Conecte el arnés eléctrico al conector (C).
12. Coloque la barra de tiro (A) en el eje y presione el
pestillo (B) hasta que los pasadores de la barra de
tiro caigan en los ganchos (C).
13. Verifique que el pestillo (B) esté enganchado a la barra
de tiro.
14. Instale el pasador de horquilla (C) y asegúrelo con una
horquilla.
147830
OPERACIÓN

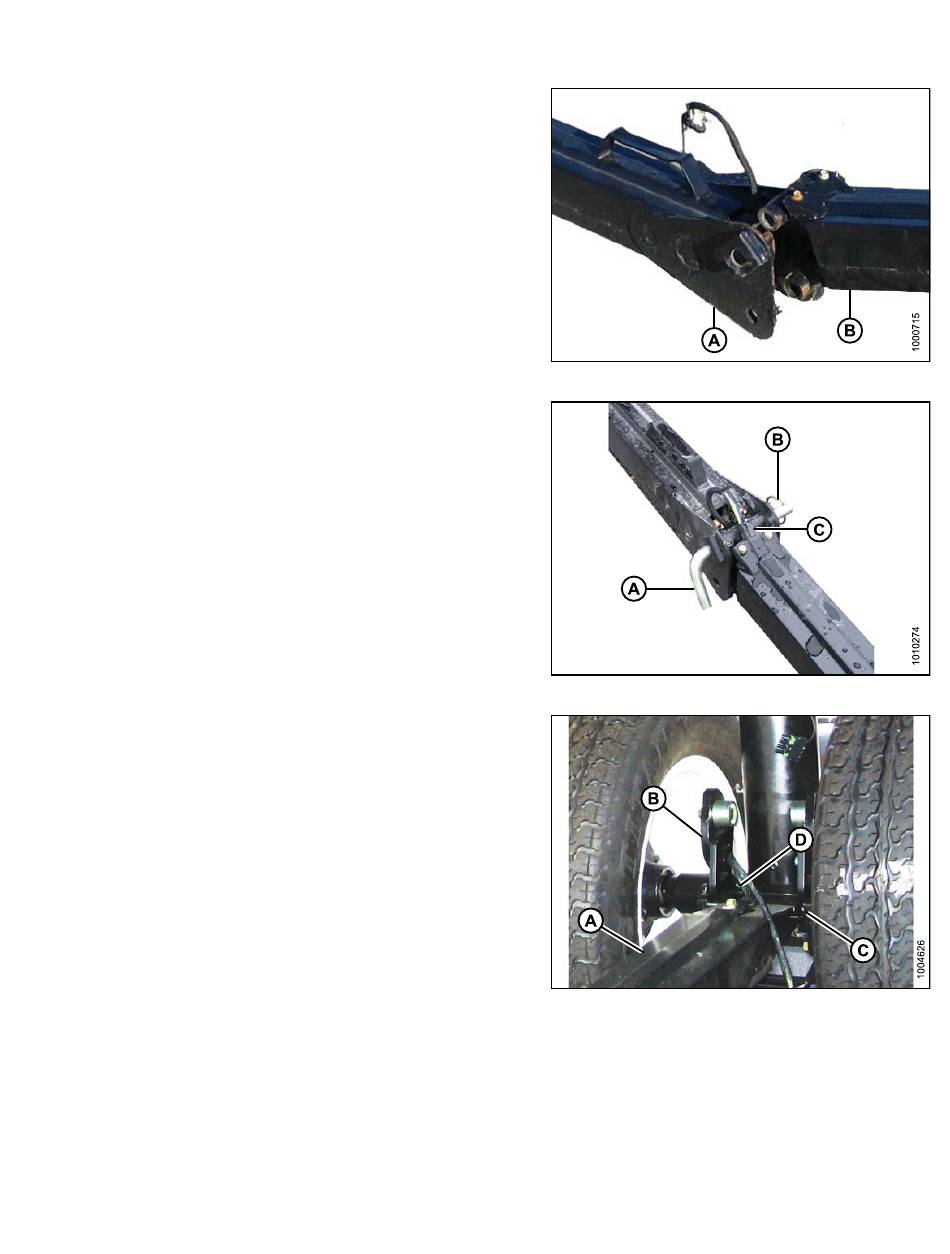

Figura 3.295: Barra de tiro
