5. Instale el sujetador y asegúrelo con tuercas. Ajuste las
tuercas hasta 50 ft lb (68 N m).
6. Revise y ajuste la separación entre el sujetador y la
cuchilla. Consulte Revisión de los sujetadores de la
cuchilla, página 326.

Reemplazo de los puntones puntiagudos en una plataforma de cuchilla doble

PRECAUCIÓN
Para evitar lesiones personales a causa de la caída del molinete elevado, conecte siempre las trabas de
seguridad del molinete antes de meterse debajo de este por cualquier motivo.
Consulte Reemplazo de los puntones puntiagudos en una plataforma de cuchilla simple, página 322
información sobre el reemplazo de puntones típicos.
El puntón cerca del centro de la plataforma de cuchilla doble (en donde las dos cuchillas se superponen) requiere
un procedimiento de reemplazo ligeramente distinto.
Para reemplazar el puntón puntiagudo central o la guía superior central de una plataforma de cuchilla doble, siga
estos pasos:
1. Quite los dos tornillos y tuercas (B) que conectan el
puntón de la cuchilla (A) y la guía superior (C) a la barra
de corte.
2. Quite el puntón de la cuchilla, la placa de desgaste
de plástico (si está instalada), la guía superior (C) y
la barra de ajuste (D).
147830
MANTENIMIENTO Y SERVICIO

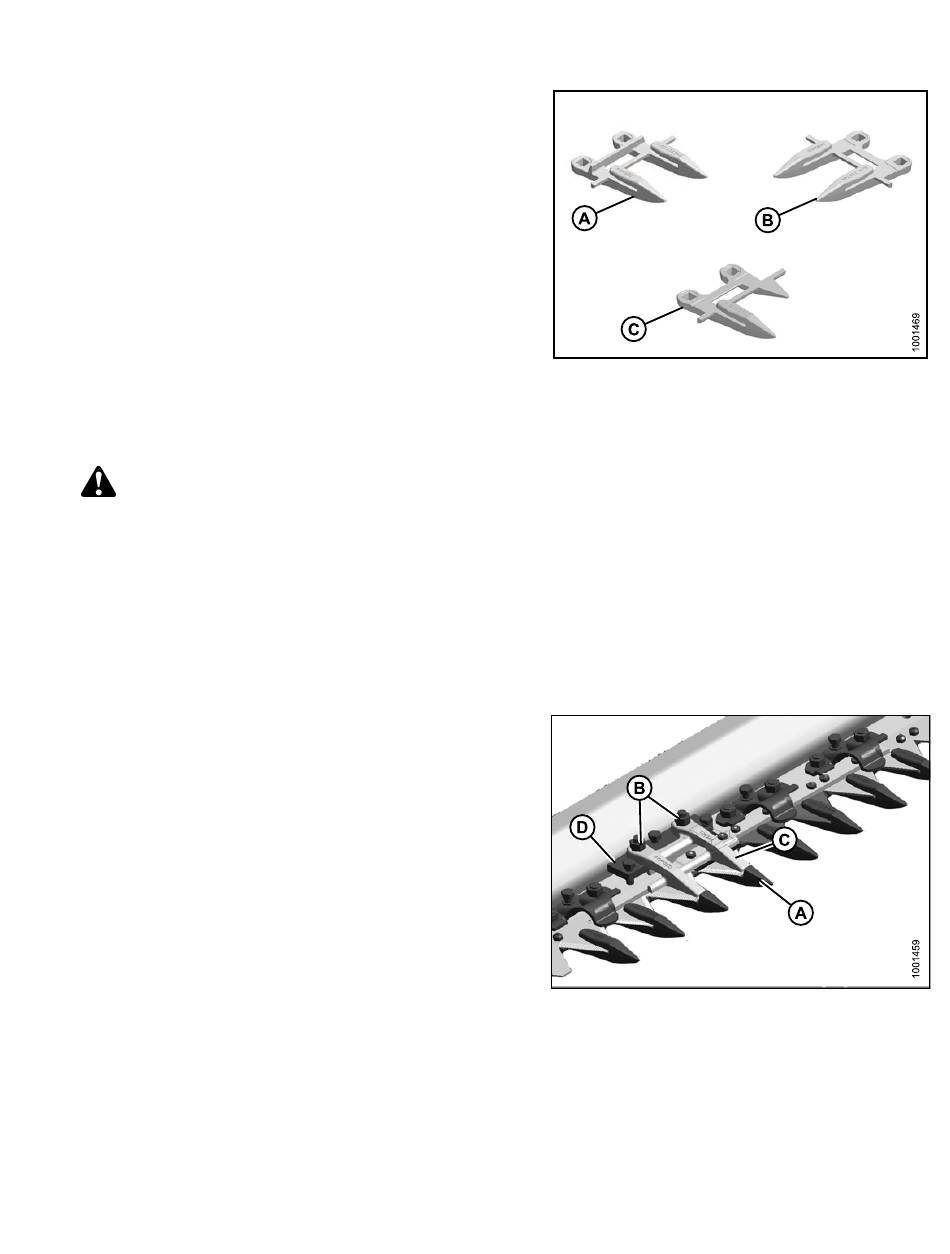

Figura 5.94: Puntones
A: normal
Figura 5.95: Puntón de cuchilla doble
323
B: lado del mando C: medio puntón
(extremo)
para obtener
Revisión A
