ACOPLAMIENTO O DESACOPLAMIENTO DE LA PLATAFORMA

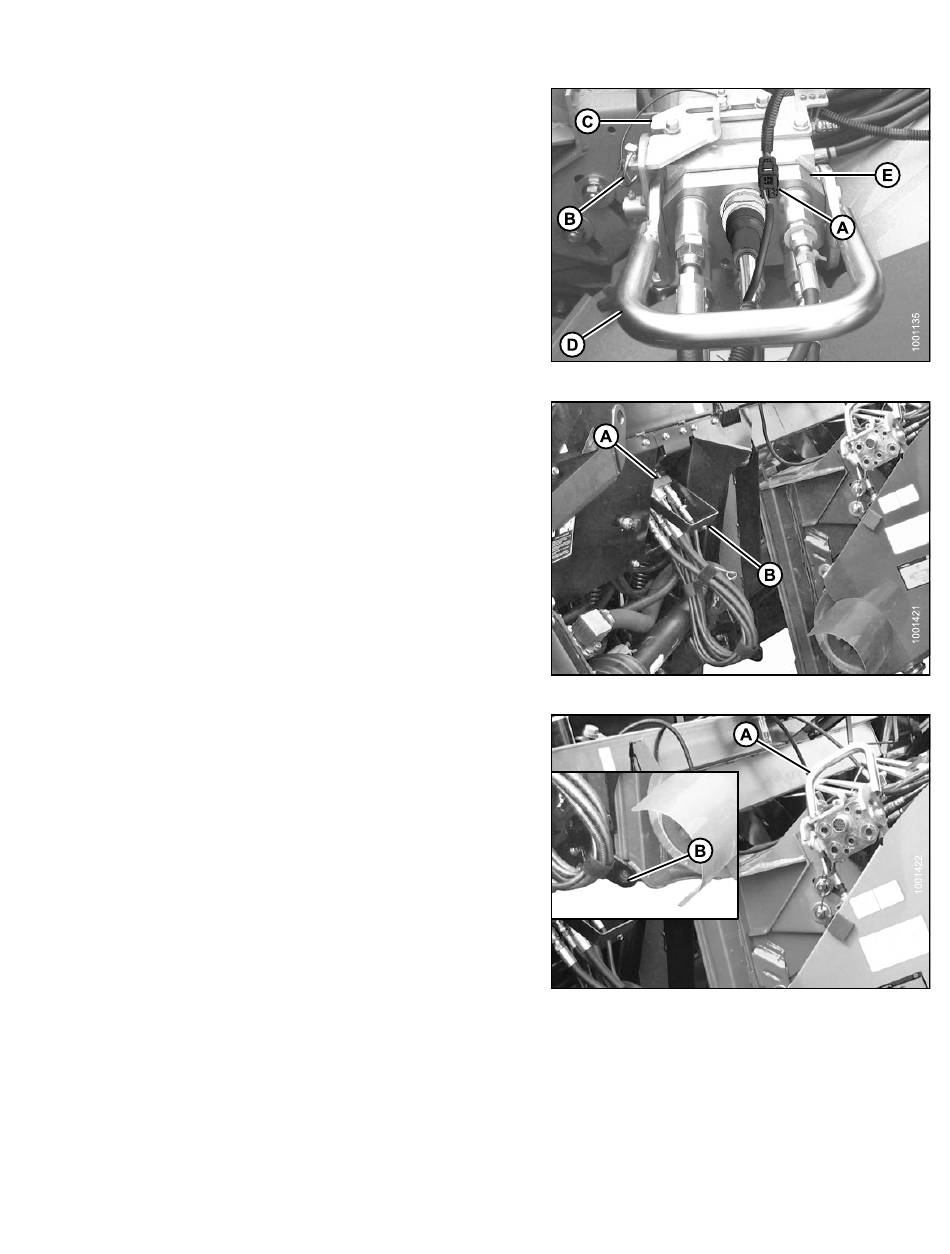

6. Desconecte el arnés (A) del conector de la
cosechadora.
7. Retire el pasador clavija (B) y deslice la traba (C) para
liberar la manija (D).
8. Levante la manija (D) hasta lograr una posición
vertical completa para liberar el acoplador (E) de la
cosechadora.
9. Ubique el acoplador (A) en el receptáculo del
adaptador y baje la manija (B) para bloquear el
acoplador.
10. Empuje la manija (A) en la cosechadora hacia el
embocador para desacoplar la clavija del embocador
(B) del adaptador.
147830
Figura 4.32: Acoplador múltiple
Figura 4.33: Almacenamiento del acoplador
Figura 4.34: Trabas del embocador
