Gaveta das cinzas.

Parafuso passante.

Fechos laterais (2 unidades).

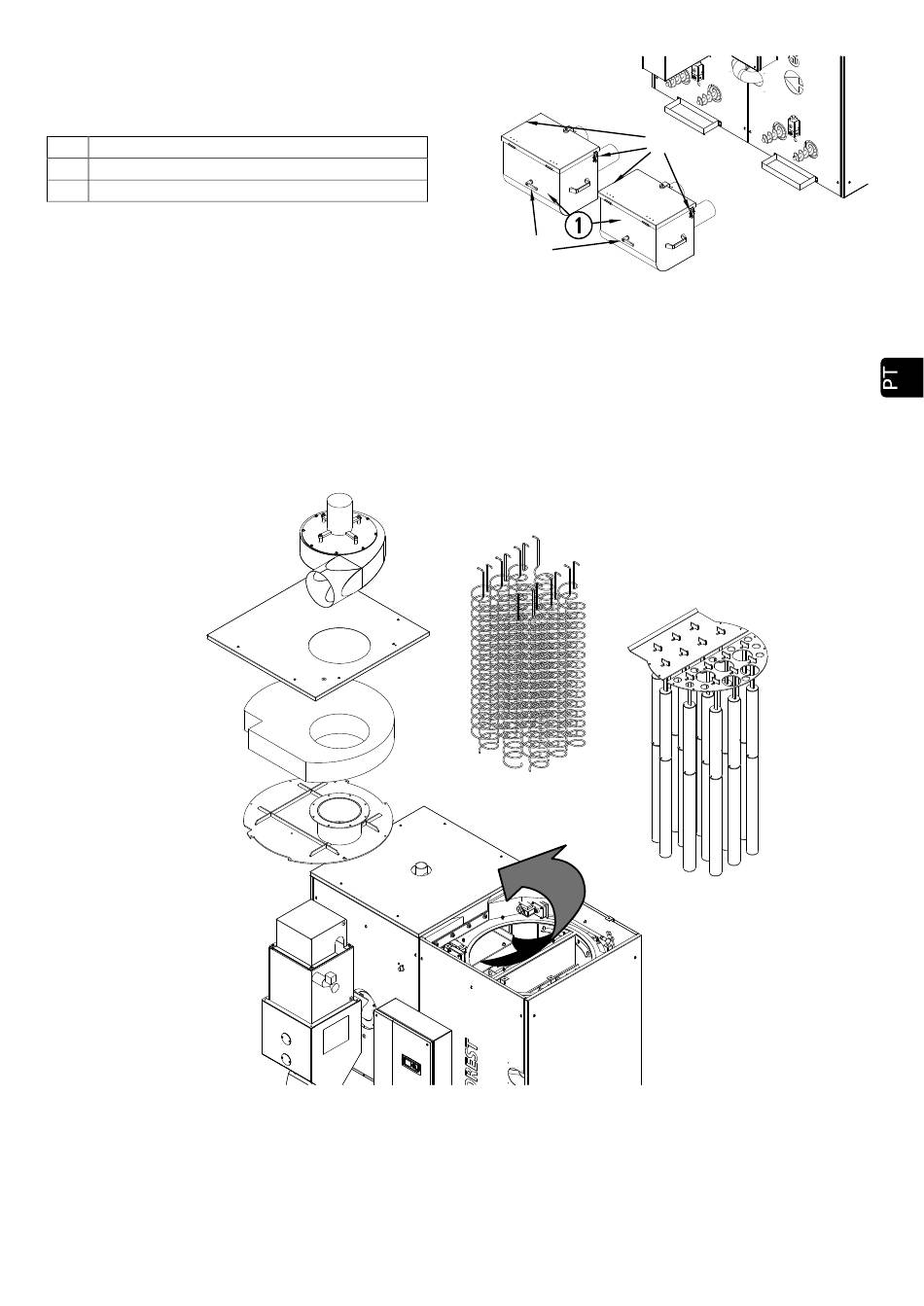

6.2. Permutador.
Para aceder ao permutador, devemos remover a tampa superior do forro e, em seguida, a tampa do
permutador. Com acesso ao permutador a partir da zona superior, podemos remover os geradores de duas
maneiras. Antes de remover os geradores, o peso dos elementos a serem extraídos. Os métodos são
idênticos para todos os modelos.
6.3. Detalhe do trocador de calor.
Abaixo está todo o conjunto desmontado do trocador.
6.4. Acesso ao trocador.
O primeiro passo é desconectar a parte elétrica e o termopar. Proceda com a desmontagem do conjunto
extrator afrouxando os parafusos de fixação, são os mesmos que o fazem girar, procederemos a retirada do
motor e da carcaça.

Figura 17
118

Figura 16
