6.0 Mientras monitorea de cerca los números en la pantalla del controlador, voltee el
motor en la dirección adecuada. Cuando aparezca el valor correcto (ver tabla)
devuelva el sensor a la casilla del motor y apriete los tornillos.
7.0 Asegúrese de que el valor del sensor no haya cambiado después de apretar los
tornillos. Si el sensor esta dentro de los límites, presione simultáneamente la tecla
blanca y negra para comenzar el proceso de auto ajuste.
La pantalla muestra la barrera MIB20 con el motor 50 Hz primero.

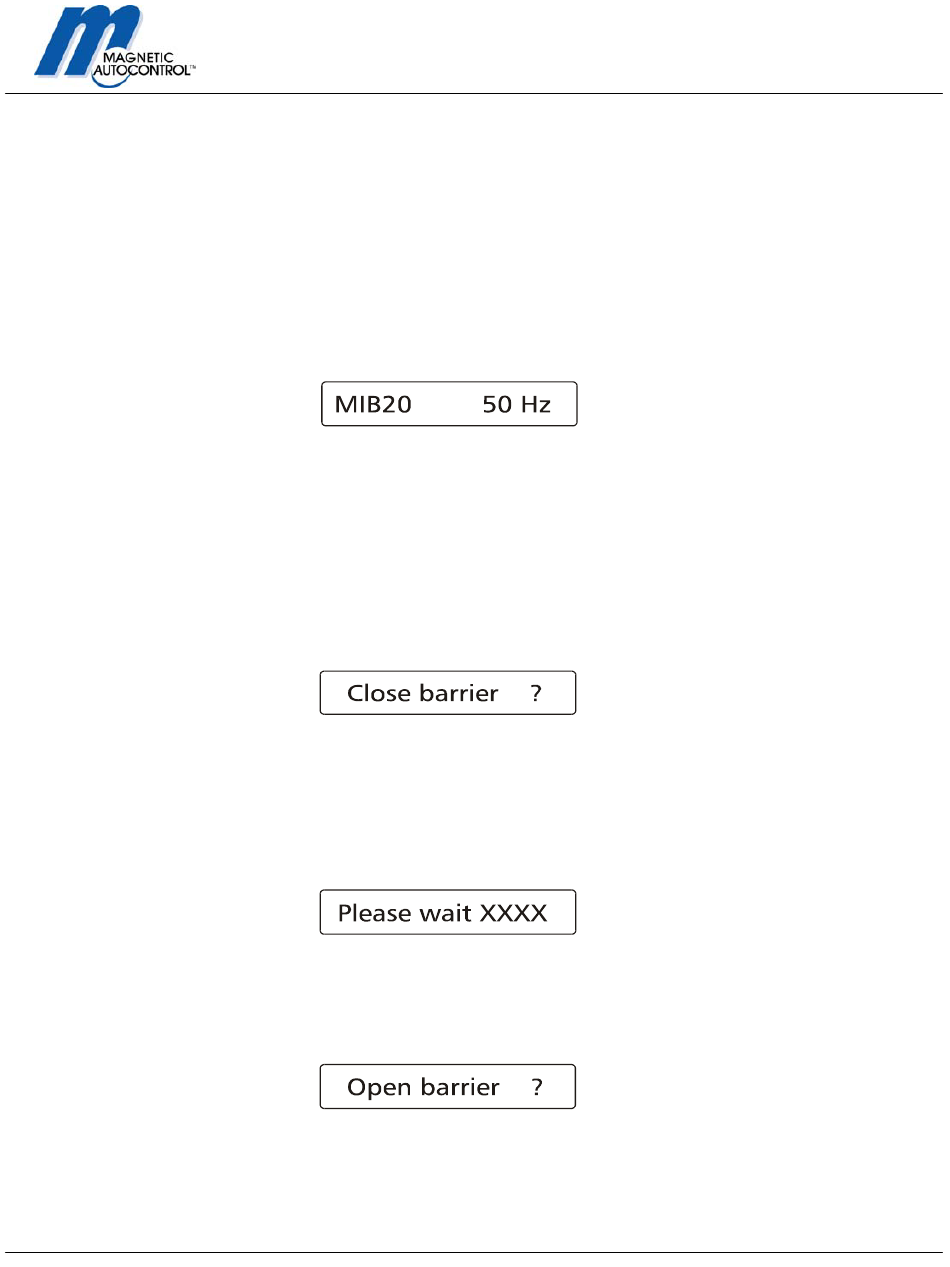

Mensaje en pantalla:
8.0 Para seleccionar el modelo de la barrera instalado, presione la tecla negra hasta
que llegue al modelo correcto en la pantalla. Si no está seguro de cuál modelo de
barrera está instalado, cierre el tablero del controlador. El tipo de barrera está escrito
en la etiqueta del serial en el lado superior izquierdo del tablero cerrado del
controlador.
9.0 Una vez salga el tipo correcto de la barrera, presione la tecla blanca para
confirmar su elección.
Mesnaje en pantalla:
10.0 Presionando la tecla blanca y la negra simultáneamente cerrará la barrera.
Atención : La barrera cerrará a máxima velocidad. Asegúrese que no haya ningún
obstáculo en la vía. Si el brazo de la barrera es mayor que 14 piés, asegúrese que el
soporte pendular esté en su lugar.
Mensaje en pantalla:
11.0 El controlador está ahora probando si la posición baja está dentro de los límites
preestablecidos. Si encuentra la posición adecuada, mostrará lo siguiente.
Mensaje en pantalla:
Manual de Operación
MIB20 = Tipo de Barrera
50 Hz = Frecuencia Línea de Voltaje
XXXX = El valor desplegado
debe estar entre 120 y 135,
dependiendo del tipo de barrera
instalada. Ver valores en tabla
anterior.
