Manual de Operación
5.1.7 Programa 7 (Modo 7):
Este programa trabaja esencialmente como el número 5 pero sin tiempo para el
cierre automático. La barrera se mantiene abierta hasta que el carro active el sensor
de seguridad y haya salido del área de detección, o reciba una orden de cerrar.
Conexiones:
IN1 Terminal 27 y 28 = Señal Momentánea abre la barrera
IN2 Terminal 27 y 29 = Inhabilita abrir barrera (primera prioridad)
IN3 Terminal 27 y 30 = Señal Momentánea cierra la barrera
IN4 Terminal 27 y 31 = sin función
IN5 Terminal 32 y 33 = Disp. Externo de Seguridad y Cierre de barrera (contacto
normalmente cerrado)

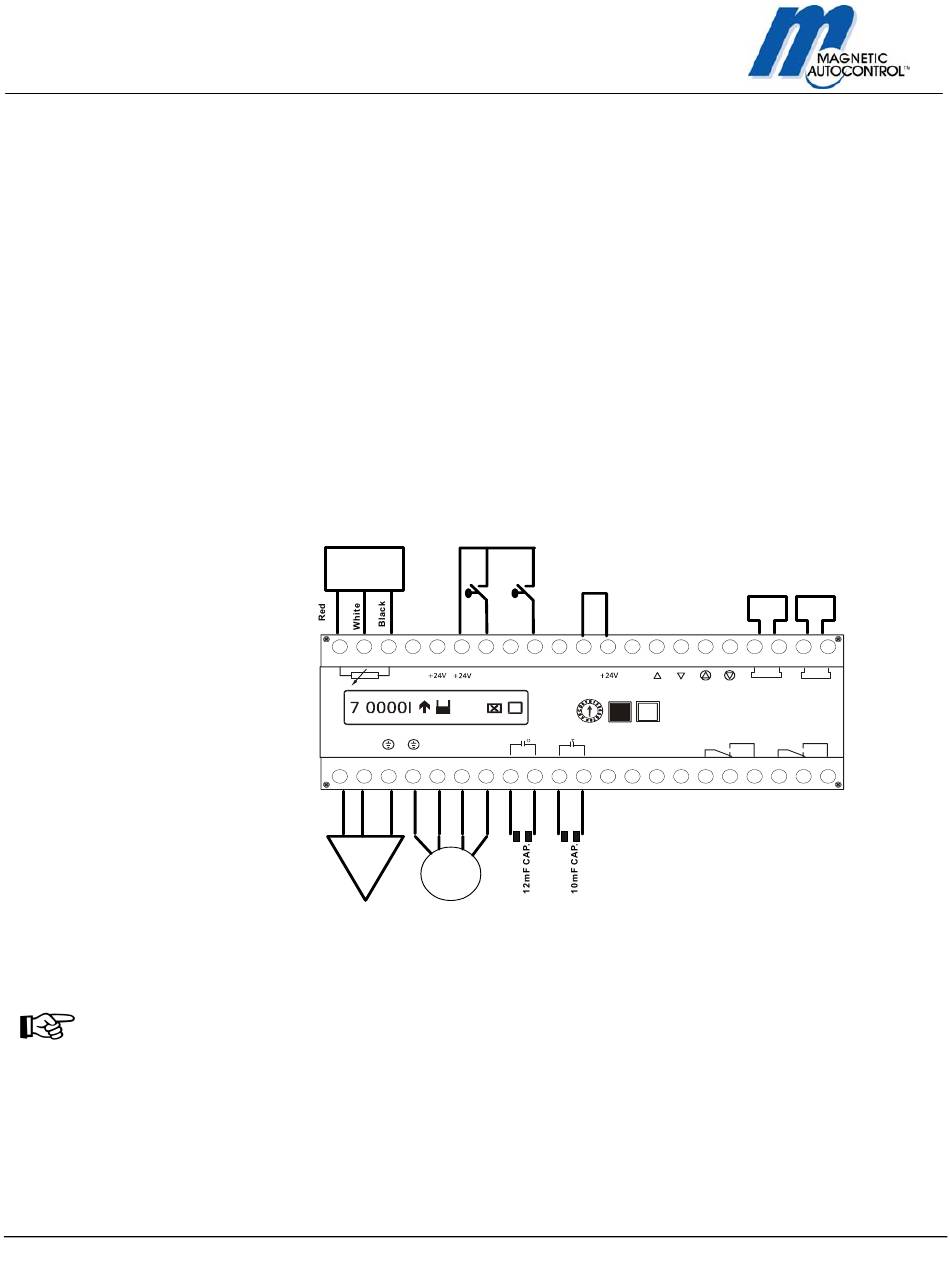

Diagrama de Conexión:
Boom
Sensor
22
23
24
25
26
27
28
wh
0V
IN1
rd
bk
00
L
N
M1
M2
M3
1
2
3
4
5
6
7
100V...250VAC
50/60Hz
Motor
Nota:
Este modo se utiliza cuando la barrera se utiliza en un parqueo y la entrada está
controlada. La barrera recibe una señal de abrir y cierra cuando el carro pase por el
sensor de cerrar/seguridad.
Cuando se utilice otro dispositivo de seguridad que no sea el sensor A, conéctelo a
IN5 en el terminal 32 y 33. El dispositivo externo tiene que utilizar un contacto NC y el
cable sensor debe ser desconectado. Si no hay dispositivo de seguridad externo, un
cable sensor se debe tener en IN5 (incluido de fábrica) para operar la barrera.
Las entradas en IN2 tendrán prioridad sobre todas las entradas de cerrar.
Todas las entradas deben ser contactos potencialmente libres (ctcs. secos).
29
30
31
32
33
34
35
36
IN2
IN3
IN4
IN5
0V
C
C
8
9
10
11
12
13
14
15
Loop
Loop
A
B
37
38
39
40
41
42
B
A
K1
K2
16
17
18
19
20
21
Program 7
- 31 -
