20.2 Soporte del brazo de la barrera
Los brazos de las barreras de más de 14 piés requieren de un soporte especial para
amortiguar el brazo cuando llega a la posición final (abajo). Magnetic Automation
Corp. ofrece dos opciones en soporte de barrera:

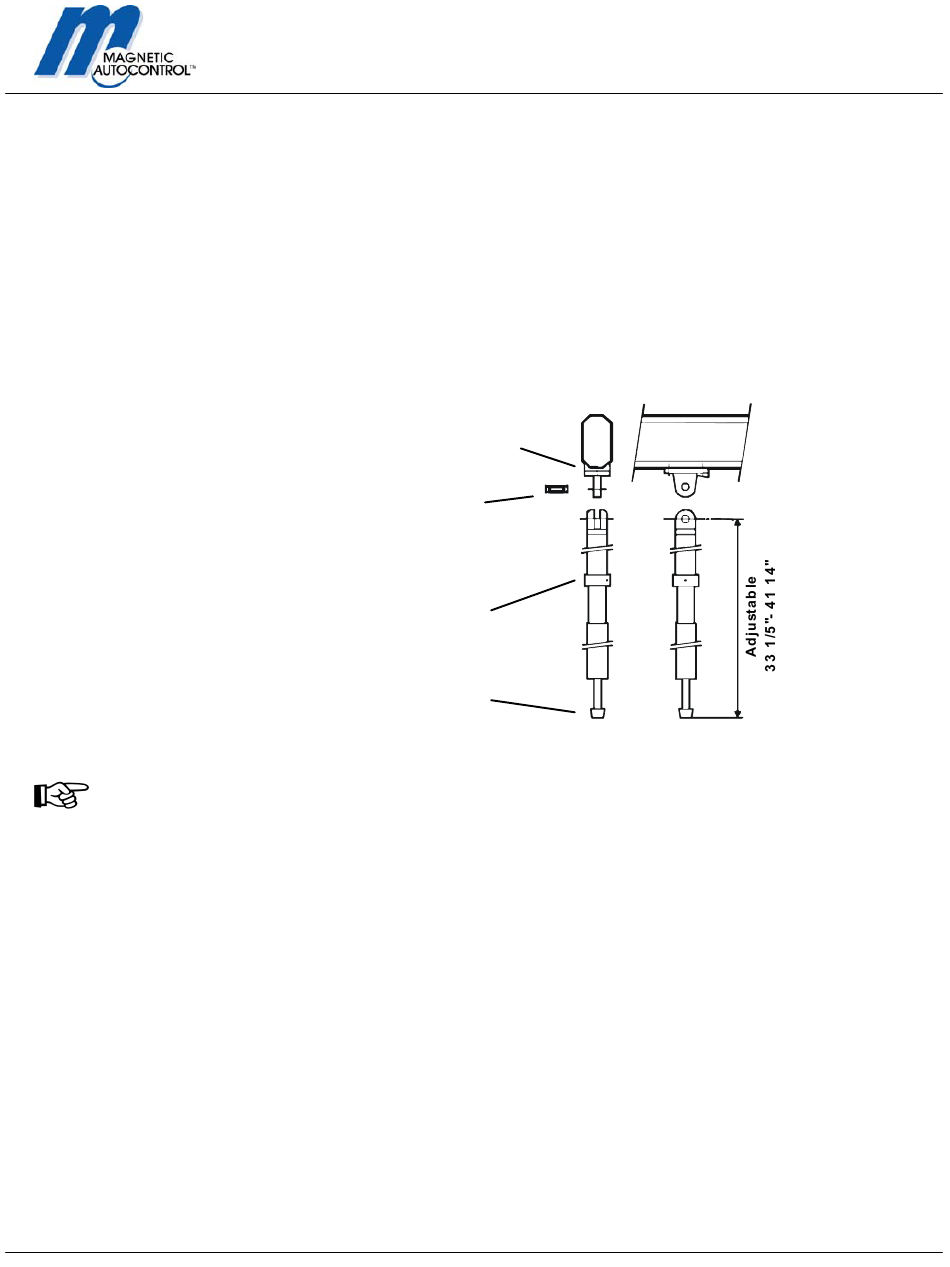

20.2.1 Soporte pendular

El soporte pendular (Parte# 1043.0138) se monta al brazo de la barrera con dos
pernos de cabeza Allen (ver dibujo).
M ount ing
ad ap t er
pin
w it h t w o w ashers and t w o
m ount ing clips
3 x set screw s f or height
ad just m ent
Rub ber
St op
Nota:
Dependiendo de las condiciones de la vía, el péndulo debe ser alargado o recortado.
Para cambiar el tamaño del péndulo afloje los tornillos localizados en el aro de la
barra, y gire la parte baja del cilindro en dirección del reloj para alargar o contra reloj
para acortar. Cuando el brazo de la barrera esté abajo, la distancia entre el freno de
caucho y el principio de la barra debe ser alrededor de 14". Esto resulta en un buen
efecto de freno y previene que el caucho se congele con la barra en climas fríos. Una
vez la medida del soporte quede lista, apriete los tornillos una vez más .

20.2.2 Poste de apoyo

El poste de apoyo (Parte# MAP5N-110) esta ajustado en el piso en el final de la
barrera. El brazo cae en una cuna al cerrar (ver dibujo)
Manual de Operación
- 80 -
