9.3 Sensor B de Presencia o Apertura
Sensor B (terminal 41 y 42) viene programado de fábrica como sensor de presencia.
Los relees de salida K2 están localizados en los terminales 19 (común) 20 (NC) y 21
(NO).
Para configurar el sensor de detección y las funciones del relee, siga los
siguientes pasos:
1.0 Gire el switch rotatorio a la posición 7

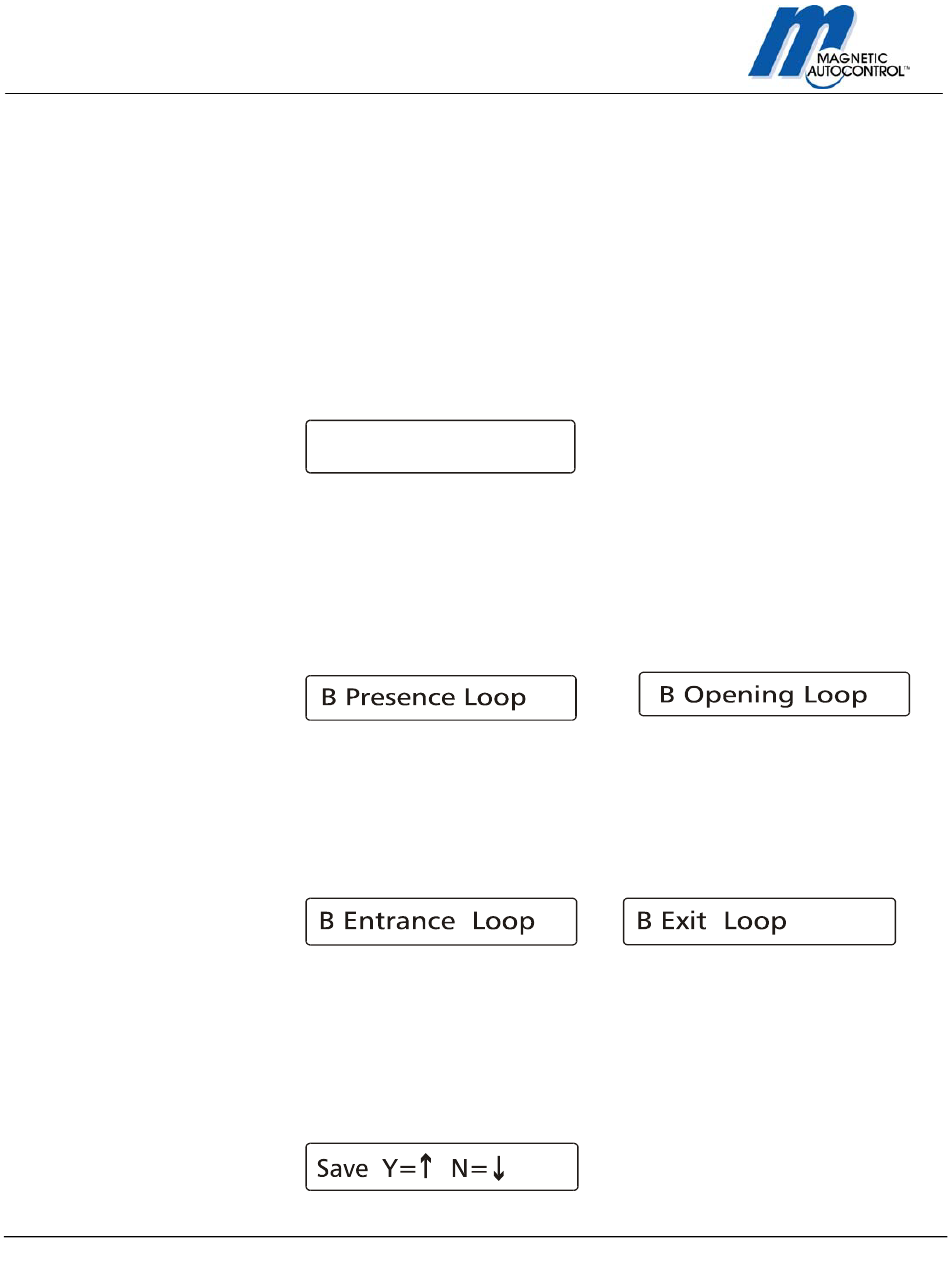

Mensaje en pantalla:
Mode Loop B
2.0 Para cambiar el modo del sensor, presione y mantenga las teclas blanca y negra.
Un cursor aparecerá debajo del número. Suelte ambas teclas.
3.0 Cuando el cursor aparezca debajo del número utilice la tecla negra para
pasearse por los modos disponibles.
4.0 Cuando el modo deseado aparezca, presione la tecla blanca
Mensaje en pantalla:
5.0 Si esta instalación requiere un contacto de presencia, (sensor de armar)
seleccione "B sensor de presencia" Si esta instalación requiere una configuración de
libre entrada/ salida, seleccione "B sensor de apertura" presionando la tecla negra
para pasearse entre las dos opciones. Para seleccionar la opción deseada presione
la tecla blanca.
Mensaje en pantalla:
6.0 El menú ofrecerá la opción de escoger B sensor de presencia o B sensor de
apertura. Esta opción afecta sólo las versiones de software con conteo diferencial.
Por favor escoja si su carril es de entrada o salida. Si tiene tráfico en ambas
direcciones por favor escoja sensor de entrada. Para pasearse entre las dos
opciones presione la tecla negra y confirme su selección presionando la tecla blanca.
Mensaje en pantalla:
X
X = Número de Modo de
Sensor actual
?
- 39 -
