Manual de Operación

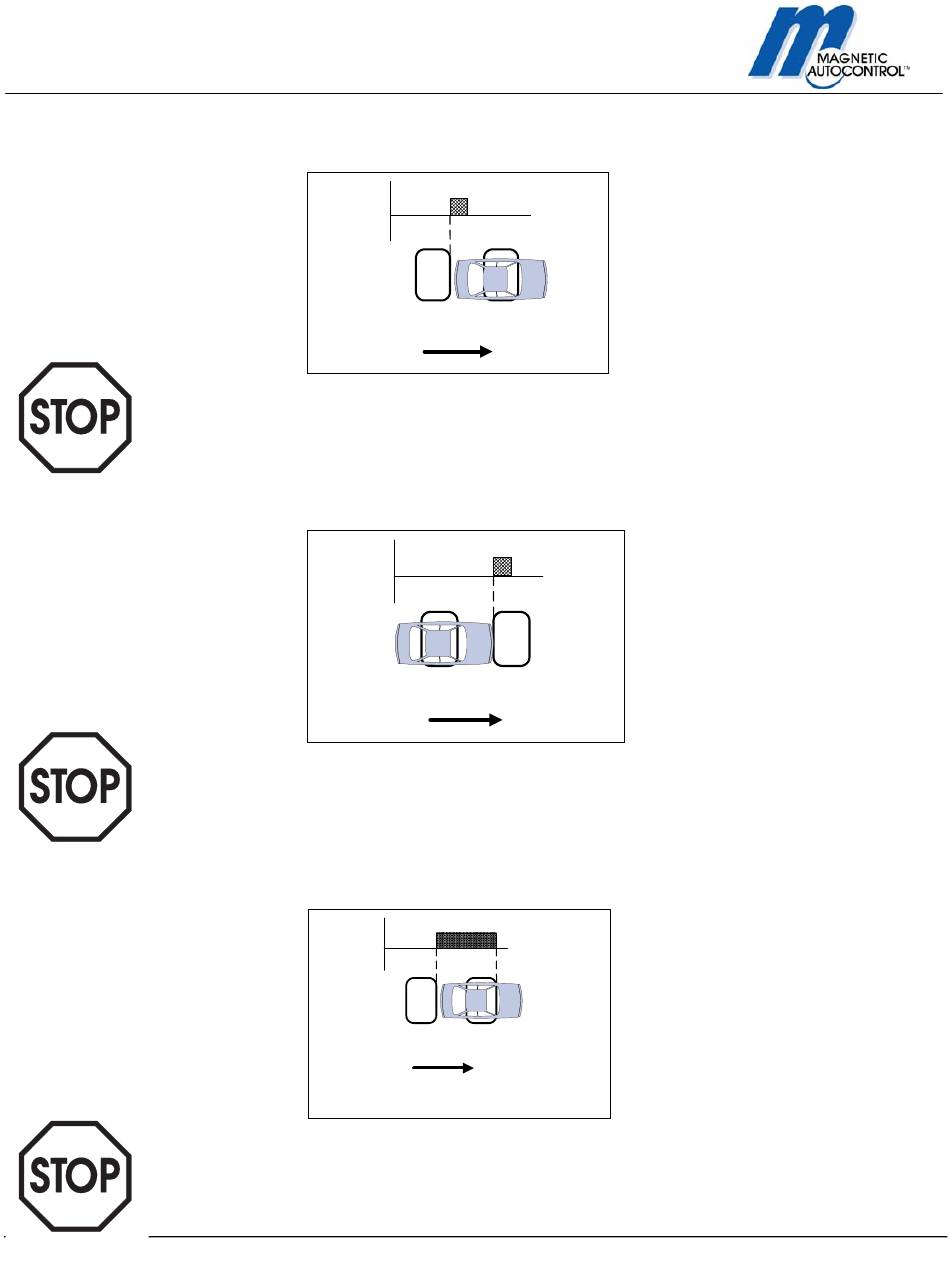

Sensor B Modo 5
0.3 sec Pulse
Relay K 2
Loop A
Loop B
Nota:
Para que la lógica direccional funcione sensor A sensor B, debe asegurarse
que el vehículo active ambos sensores al mismo tiempo. Si esto no se puede
lograr, se necesita un software de entrada de conteo, especial. En ese caso
por favor llame para más detalles.
Sensor B Modo 6
Relay K 2
Loop A
Nota:
Para que la lógica direccional funcione sensor A sensor B, debe asegurarse
que el vehículo active ambos sensores al mismo tiempo. Si esto no se puede
lograr, se necesita un software de entrada de conteo, especial. En ese caso
por favor llame para más detalles.
Sensor B Modo 7
Relay K 2
Loop A
Loop B
Nota:
Para que la lógica direccional funcione sensor A sensor B, debe asegurarse
que el vehículo active ambos sensores al mismo tiempo. Si esto no se puede
lograr, se necesita un software de entrada de conteo, especial. En ese caso
por favor llame para más detalles.
El vehículo va del sensor A al
sensor B. Un impulso de
300mS se emitirá en el relee
KS cuando el carro pase por
el sensor A al B y abandone el
Sensor A.
Lógica:
A/AB/B (impulso)
El vehículo va del sensor A al
0.3 sec Pulse
sensor B. Un impulso de
300mS se emitirá en el relee
K2 cuando el carro pase por el
sensor A al B y deja el sensor
A mientras esta en el sensor
B.
Lógica:
Loop B
A/AB(impulso)
El vehículo va del sensor A al
M aintain
Contact
sensor B. Un contacto
mantenido en el relee K2 se
realiza cuando el carro pase
del sensor A al B hasta que el
carro deje el sensor B.
Lógica:
A/AB/B (contacto mantenido)
- 41 -
