6.1 LEYENDA DE LA CARÁTULA POOLWATCH BASIC ECO Eco
1 . -DISPLAY LCD: Display retroiluminado que nos indica el valor de pH y su valor de consigna ("set point") y también nos indica el
valor del Cloro inorgánico en ppm y su valor de consigna ("set point"). La flecha, que está a la derecha del valor de consigna;
hacia arriba indica si está utilizando un incrementador y la flecha hacia abajo si está utilizando un minorador.
2 . -TECLADO DE 4 FLECHAS: Mediante estas flechas nos podemos desplazar en el display cuando entremos en programación.
También son teclas de doble función, así la 2a indica el valor de la Tª, la tecla 2b indica la pendiente del electrodo, la tecla 2c
indica la lectura del electrodo (tensión de polarización) y la tecla 2d se utiliza para anular el Delay cuando se active. Pulsando las
cuatro teclas a la vez se visualiza la versión del equipo y un código de fabricación.
3.- TECLA ENTER: Se utiliza para entrar en programación y para la misma programación.
4 .- TECLA VAL: Se utiliza para validar.
5 .- TECLA ESC: Se utiliza para salir de programación.
6.- PILOTO pH: Indica, cuando se ilumina, que está activado el relé de la bomba de pH.
7.- –PILOTO Cl: Indica, cuando se ilumina, que está activado el relé de la bomba de Cloro

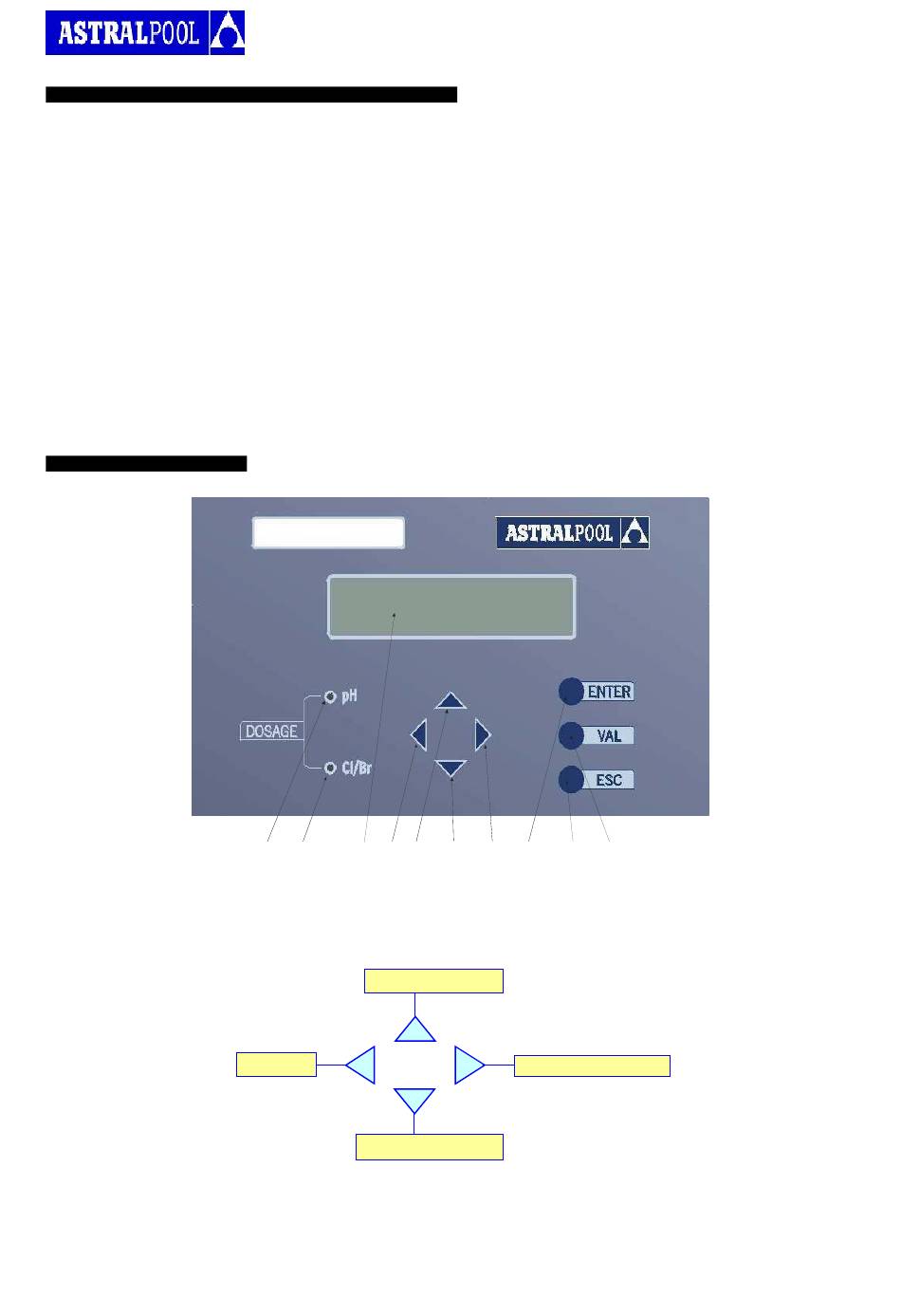

6.2 DIBUJO DE LA CARÁTULA
POOLWATCH BASIC ECO
6 6 7 7 1 2d 2a 1 2d 2a

TECLAS DOBLE FUNCION

TEMPERATURA
DELAY
Tecla 2d
LECTURA SONDA
7
C O N TR O L M IN O R
2c 2c 2b 2b 3 3 5 5 4 4
Tecla 2a
PENDIENTE SONDA
Tecla 2 b
Tecla 2c
Ref: PW Basic-Eco-28472-cast-W01
