Elementos Funcionales Protegidos - EWM PHOENIX 301 EXPERT forceArc Manual De Instrucciones

Características Funcionales

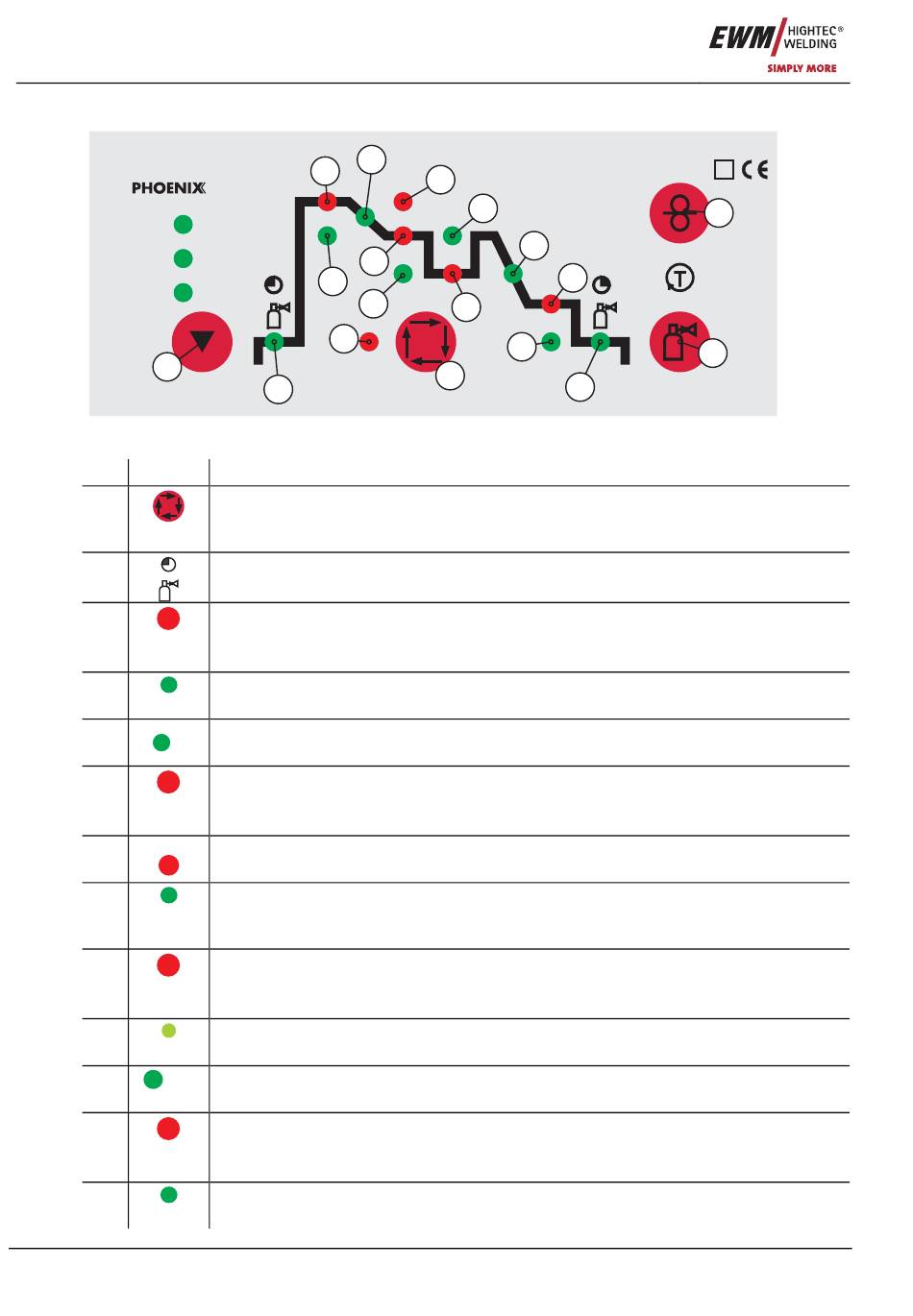

Panel de control – elementos funcionales
5.1.2.1

Elementos funcionales protegidos

SP1
SP2
SP3
16
Pos Símbolo Descripción
1
2
3
4
sec
sec
5
6
DYN
7
8
sec
9
10
sec
sec
11
12
13
sec
30
5
3
EXPERT
sec
sec
6
4
8
15
sec
Super-
puls
2
0
Botón "Selección de los parámetros de soldadura"
Este botón sirve para seleccionar los parámetros de soldadura según el proceso de
soldadura y el modo de trabajo empleados.
LED "tiempo pre-flujo de gas"
Margen de regulación 0.0 seg. a 20.0 seg.
LED "Programa inicial (P
• Margen de ajuste velocidad de alambre 1 % a 200 % del programa principal P
• Margen de ajuste corrección longitud de arco -9.9 V a +9.9 V
LED "Tiempo de Inicio"
Margen de ajuste absoluto 0.0 seg. a 20.0 seg. (incrementos de 0.1s).
LED "Duración de rampa desde P
Margen de ajuste 0.0 seg. a 20.0 seg. (Incrementos 0.1s).
LED "Programa principal (P
• Margen de ajuste velocidad de alambre WF-min. a WF-max.
• Margen de ajuste corrección longitud de arco -9.9 V a +9.9 V
LED "Dinámica"
Margen de ajuste -40 a +40
LED "Duración de programa principal P
Margen de ajuste absoluto 0.0 seg. a 20.0 seg. (incrementos de 0.01s) para
superpulso.
LED "Programa principal reducido (P
• Margen de ajuste velocidad de alambre 1 % a 200 % del programa principal P
• Margen de ajuste para la corrección de la longitud de arco -9.9 V a +9.9 V
LED "Duración del programa principal reducido P
Margen de ajuste absoluto 0.0 seg. a 20.0 seg. (incrementos 0.1s) para superpulso.
LED "Duración rampa desde programa P
Margen de ajuste 0.0 seg. a 20.0 seg. (Incrementos 0.1s).
LED "Programa Final (P
• Margen de ajuste velocidad de alambre 1 % a 200 % del programa principal P
• Margen de ajuste para corrección longitud de arco -9.9 V a +9.9 V
LED "Duración programa final P
Margen de ajuste 0.0 seg. a 20.0 seg. (Incrementos 0.1s).
7
DYN
M 3.70
10
sec
11
sec
sec
9
13
sec
1
Figura 5-3
)"
START
a programa principal P
START
)"
A
"
A
)"
B
ó P
A
)"
END
"
END
S
17
12
18
sec
14
"
A
"
B
a programa final P "
B END
Nº art.: 099-004833-EWM04
