6.11
Suministro de gas de protección
6.11.1 Conexión de suministro de gas de protección
Pos
Símbolo Descripción
1
2
3
4
5
6
7
No debe entrar ninguna suciedad en el suministro de gas de protección, ya que podría ocasionar
taponamientos.
Todas las uniones de gas de protección deben quedar selladas herméticamente.
•
Coloque la bombona de gas de protección en el soporte del cilindro y asegúrela con la cadena de
seguridad para evitar accidentes.
•
Antes de conectar el reductor de presión, abra brevemente la válvula de la bombona para expulsar la
suciedad que pueda haberse acumulado.
•
Monte el reductor de presión en la válvula de la bombona de gas.
•
Montar el tubo de gas con tuercas de racor G1/4" en la conexión correspondiente en el reductor de
presión.
•
Montar la manguera de gas con tuercas de racor G1/4" en la conexión correspondiente del equipo de
soldadura o en aparato de alimentación de alambre (según versión).
Nº art.: 099-004833-EWM04
0
Soporte de botella de gas
Cadena de seguridad
Reductor de presión
Bombona de gas de protección
Válvula de la bombona
Tuerca de racor G ¼"
Toma de conexión G 1/4 , conexión gas de protección

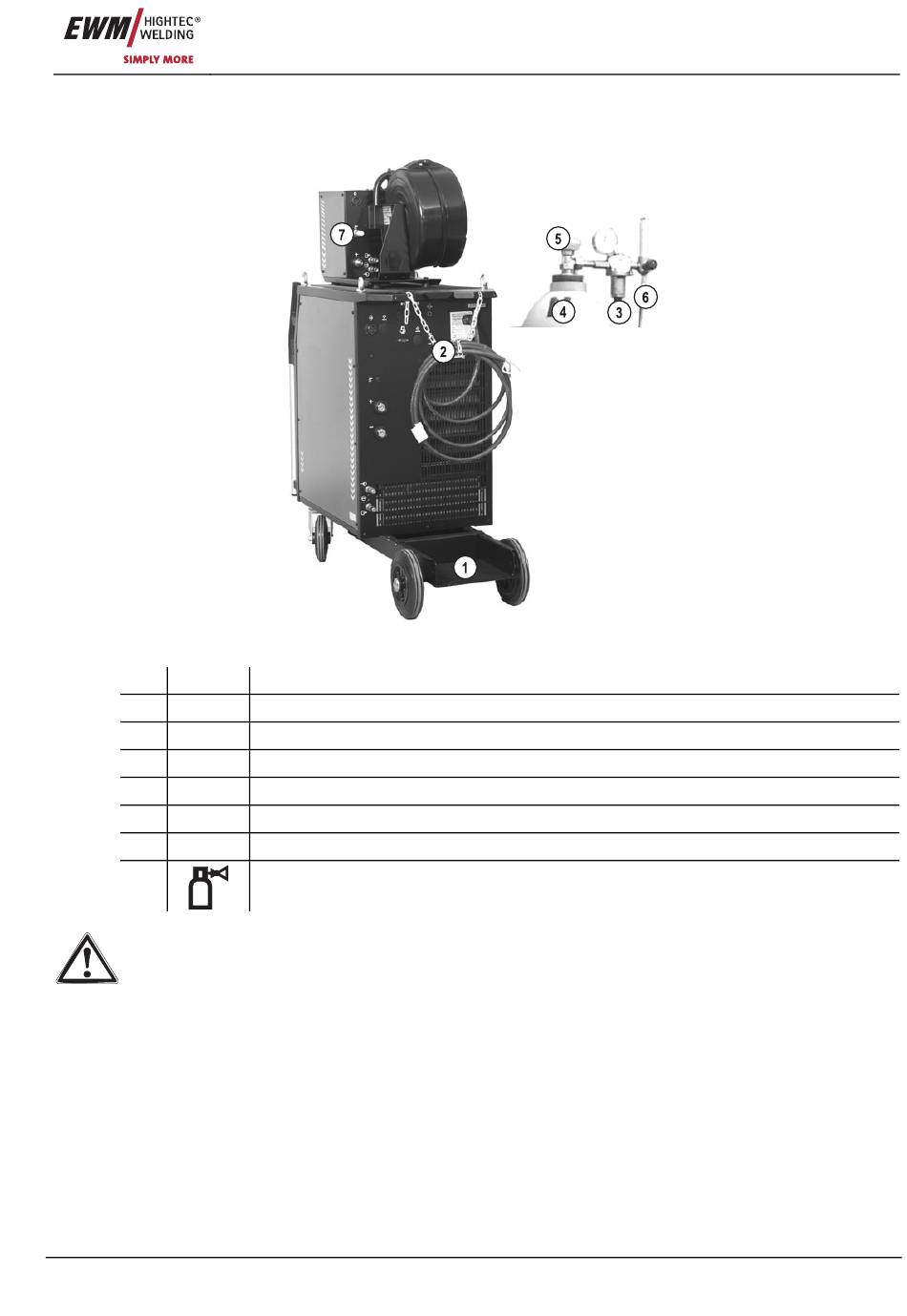

Figura 6-14
Puesta en servicio
Suministro de gas de protección
111
