4.3

PHOENIX DRIVE 4; PHOENIX EXPERT DRIVE 4

4.3.1

Vista frontal

Pos Símbolo Descripción
1
2
3
4
5
6
7
8
9
10
11
Nº art.: 099-004833-EWM04
0
Tapa para alimentador de alambre y elementos de mando
Barra de transporte
Elementos de control / funcionamiento (Ver capítulo Especificación de las
Funciones)
Patas de goma
Hueco del asa (conmutador de llave) para abrir la cobertura
Cierre corredizo, bloqueo para la tapa de protección
Euro-conector ( conexión pistola de soldar)
Incluyendo corriente de soldadura, gas de protección e interruptor de pistola
Toma de conexión de 7 polos (digital)
Para la conexión de accesorios digitales (control remoto, cable de control de la pistola
de soldar, etc).
Toma rápida, rojo (retorno refrigerante)
Toma rápida, azul (suministro refrigerante)
Toma de conexión de 19 polos (analógica)
Para la conexión de accesorios analógicos (control remoto, cable de control de pistola
de soldar, arrastre intermedio, etc)
Descripción del Equipo
PHOENIX DRIVE 4; PHOENIX EXPERT DRIVE 4

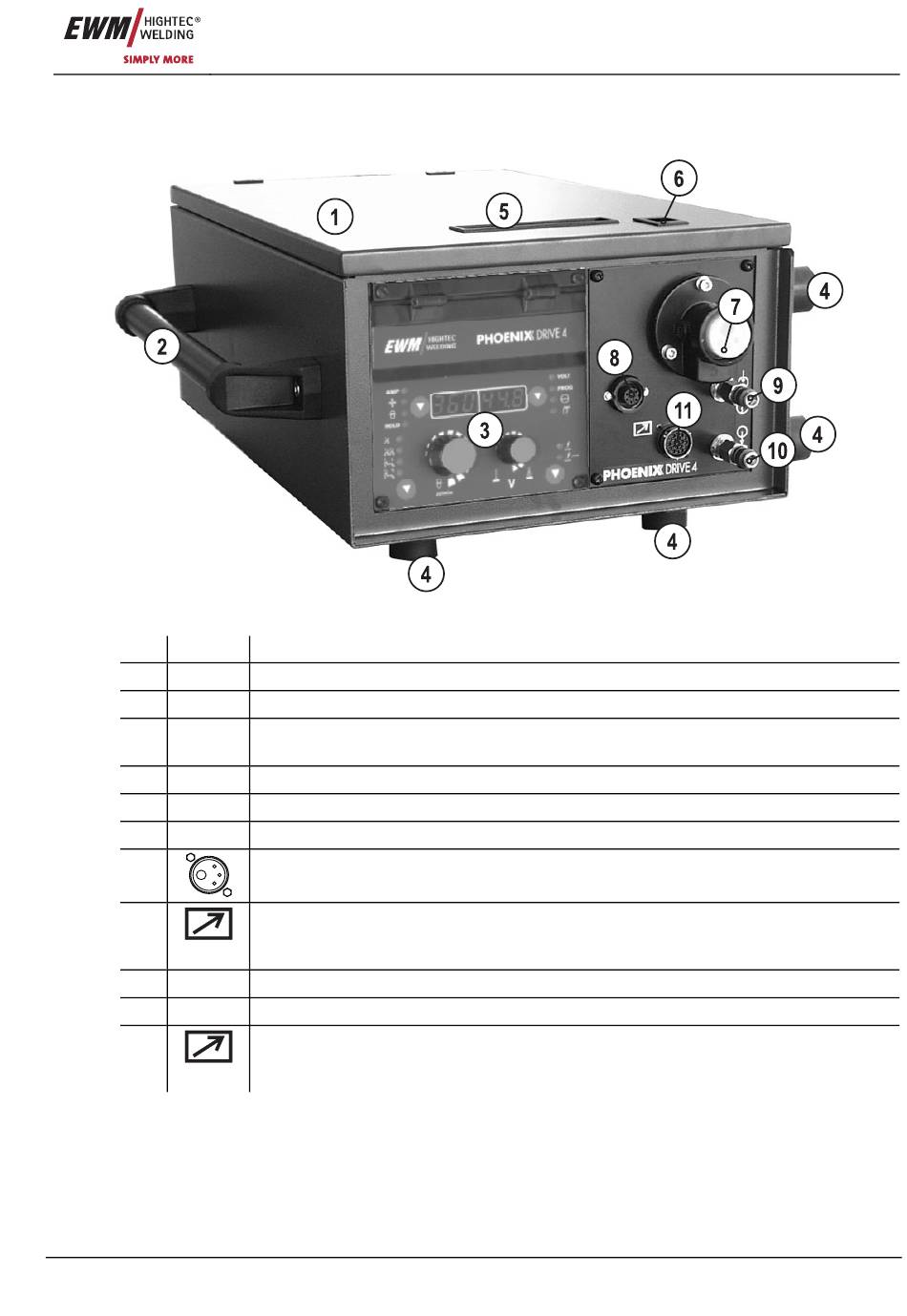

Figura 4-5
23
