Aparato De Alimentación De Alambre - EWM PHOENIX 301 EXPERT forceArc Manual De Instrucciones

Puesta en servicio
Soldadura MIG/MAG
6.8.1.2 Aparato de alimentación de alambre
El cable de masa verde y amarillo no se debe conectar al equipo de soldadura o al aparato de
alimentación de alambre (se utiliza en otra serie de aparatos).
Extraer el cable de masa o insertarlo en el extremo del paquete
Pos Símbolo Descripción
1
2
3
4
5
6
• Conduzca el final del paquete de manguera intermedia a través del dispositivo de contratracción y
asegure el bloqueo girándolo a la derecha.
• Enchufe y asegure el enchufe del conducto de corriente de soldadura en el zócalo de conexión de
corriente de soldadura "+".
• Encaje el casquillo roscado de empalme de las mangueras de agua refrigerante en los acoplamientos
de cierre rápido correspondientes:
retorno rojo en acoplamiento de cierre rápido, rojo (retorno del medio de refrigeración) y
alimentación azul en acoplamiento de cierre rápido, azul (alimentación del medio de refrigeración).
• Inserte el enchufe del cable de control en el zócalo de conexión de 7 polos (digital) y asegúrelo con
una tuerca de racor (el enchufe sólo entra en una posición).
• Conecte la tuerca de racor del conducto de protección de gas al casquillo roscado de empalme G¼" y
conexión de gas de protección.
En la fábrica se ha montado en el aparato de alimentación de alambre un venturi para caudal de 0-
16 l/min. Para aplicaciones en las que se necesitan caudales superiores se deberá fijar un venturi
de 0-25l/min (véanse accesorios).
100
0
Protección contra los tirones de la alargadera
Toma de conexión G 1/4 , conexión gas de protección
Clavija, intensidad de soldadura "+"
Conexión de intensidad de soldadura en alimentador de alambre
Toma rápida, rojo (retorno refrigerante)
Toma rápida, azul (suministro refrigerante)
Toma de conexión de 7 polos (digital)
• cable de control para alimentador de alambre

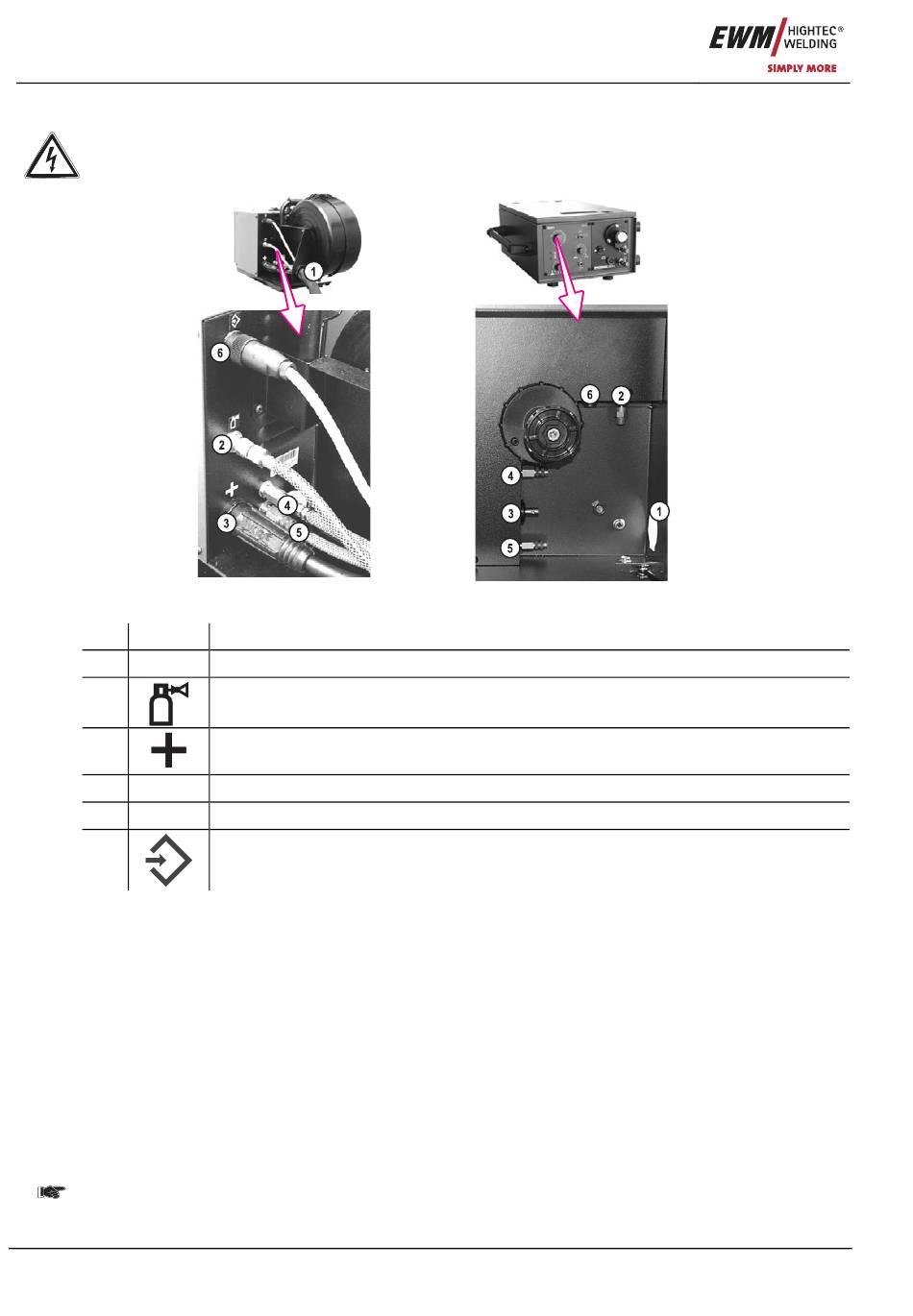

Figura 6-3
Nº art.: 099-004833-EWM04
