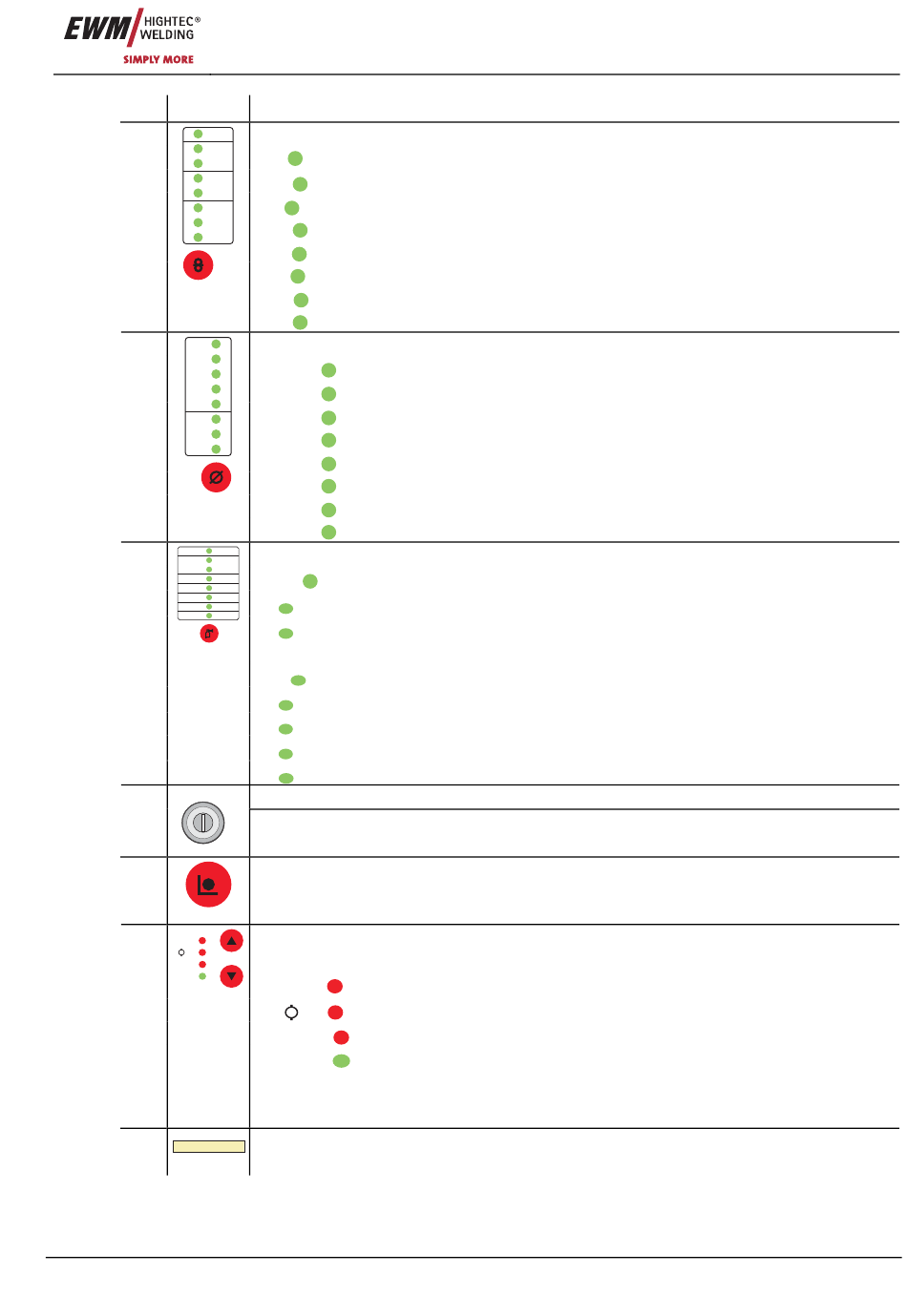

Botón "Seleccionar tipo de material"
SG2/3 Acero
G3/4 Si1
Cromo / níquel
CrNi
Cromo / níquel / Manganeso
CrNiMn
Cobre / Silicio
CuSi
Cobre / aluminio
CuAl
Aluminio / Magnesio
AlMg
Aluminio / Silicio
AlSi
99% aluminio
Al99
Botón "Seleccionar diámetro de alambre / seleccionar JOB especiales"
0.8 mm diámetro de alambre
0,8
0.9 mm diámetro de alambre
0,9
1.0 mm diámetro de alambre
1,0
1.2 mm diámetro de alambre
1,2
Diámetro de alambre 1.6 mm o más (según rendimiento)
1,6
Tarea especial 1 (rápida selección de tarea JOB 129)
SP1
Tarea especial 2 (rápida selección de tarea JOB 130)
SP2
Tarea especial 3 (rápida selección de tarea JOB 131)
SP3
Botón "Seleccionar tipo de gas"
100% dióxido de carbono
CO
100%
2
N N
2 2
Mezcla argón / dióxido de carbono
80-90% Ar
H H
2 2
Mezcla de argón / oxígeno o
91-99% Ar
Mezcla de argón / dióxido de carbono / oxígeno
100% argón
100%
Mezcla argón / nitrógeno
0-2% N
2
Mezcla argón / helio
15-70% He
Mezcla argón / helio
15-30% He
Mezcla argón / hidrógeno
1-5% H
2
Interruptor de llave para el bloqueo del control
Posición "1" > Cambios permitidos
1
Posición "0" > Cambios no permitidos
Botón de selección de modo
Seleccionar niveles de programación adicionales
(modo pasos programa, modo programa principal A, Gestor tareas, info tareas)
Botones "arriba" y "abajo", display derecho
Conmutación del display digital entre los siguientes parámetros de soldadura
V
Tensión de soldadura (valores nominales / reales)
Corriente de motor (valor actual)
A
M
Número de tarea JOB
Job Nr
Después de cada proceso de soldadura completo, los últimos valores
Hold
paramétricos utilizados en el proceso de soldadura se visualizan en
el programa principal del display; el indicador luminoso está
encendido.
Display LCD, de 16 dígitos
Display de todos los parámetros de soldadura y sus valores
Características Funcionales
