I
NSTALLATION ET
Après avoir activé le by-pass pour cause de surcharge, l'ASI maintient l'alimentation des charges sur réseau en
émettant un signal sonore d'alarme continu. Dès que la charge descend sous le seuil de 102%, l'ASI revient à
son état de fonctionnement normal.
Si le niveau de surcharge est trop élevé, la protection thermique d'entrée interviendra en arrêtant complètement
l'ASI.
Pour rétablir le fonctionnement correct, il faudra diminuer la charge branchée jusqu'à arriver en dessous du seuil
de 102%, rétablir la protection thermique en pressant le bouton prévu à cet effet, situé à l'arrière de l'ASI puis
remettre l'ASI en marche.
Pour rétablir le fonctionnement correct à partir d'une condition de blocage pour cause de surcharge (alarme
continue et charge non alimentée), diminuer la charge branchée jusqu'à arriver en dessous du seuil de 102%.
Presser le bouton OFF jusqu'à entendre l'interruption de l'alarme puis relâcher. Attendre que l'ASI s'arrête
complètement puis remettre en marche.
P
ORTS DE COMMUNICATION
L'ASI dispose des ports de communication suivants (voir Vues ASI):
Port série RS232
SLOT DE COMMUNICATION : slot d'extension pour cartes d'interface supplémentaires
Port série RS232
Le port série RS232 permet d'effectuer le raccordement à un PC (port COM) à l'aide d'un câble série pin-to-pin
(fourni avec l'appareil (1)
(1)
En cas d'utilisation d'un câble différent, ce dernier doit être de type pin-to-pin et d'une longueur maximum de 3 mètres.
(2)
Contact optocouplé maxi +35Vcd / 15mA
(3)
SD: Pour les ASI en fonctionnement sur batterie, appliquer +5~15Vcd (entre broche 3 et broche 5) pendant au moins 20
secondes pour que l'ASI exécute la clôture complète.
98
U
TILISATION
).

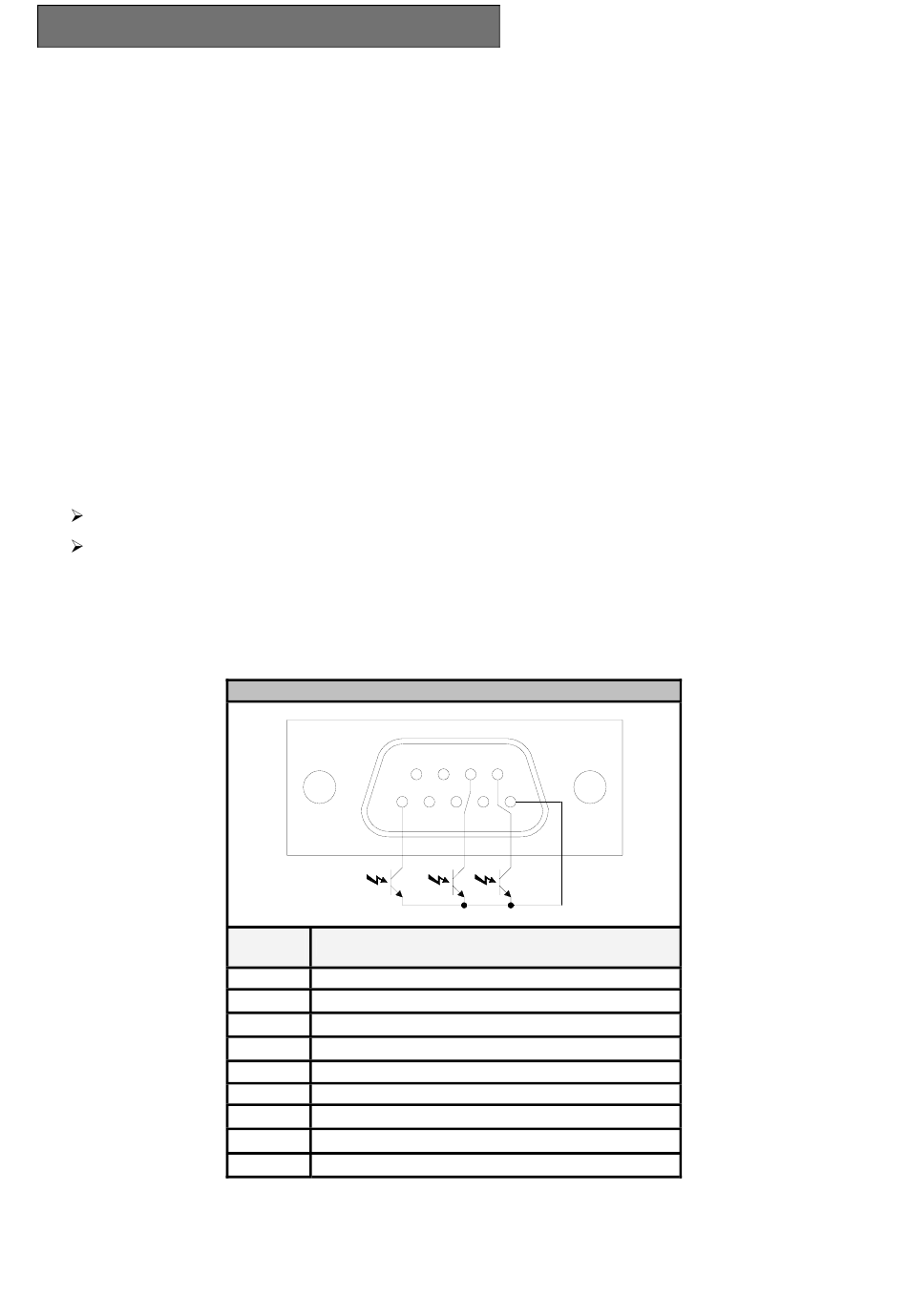

CONNECTEUR RS232
1
BROCHE
#
1 Contact fermé: ASI bloqué / By-pass / Alarme
2
3 RXD / SD (clôture distante)
4
5
6 Alimentation interface +12Vdc
7
8 Contact fermé: pré-alarme de fin de décharge
9 Contact fermé: fonctionnement sur batterie
6 7 8 9
2 3 4 5
SIGNAL
TXD
GND
Signal PNP
(2)
(3)
(2)
(2)
