6.13 Provoz systému:
Provoz se 2 plováky nebo hladinovými čidly
Provozní logika je následující:

Plovák nebo hladinové čidlo připojené ke vstupu B spíná čerpadlo P1 a vypíná obě čerpadla.

Plovák nebo hladinové čidlo připojené ke vstupu C spíná čerpadlo 2.
Čerpadlo P1
Čerpadlo P2
Provoz se 3 plováky nebo hladinovými čidly
Provozní logika je následující:

Plovák nebo hladinové čidlo připojené ke vstupu B spíná čerpadlo P1.

Plovák nebo hladinové čidlo připojené ke vstupu C spíná čerpadlo P2.

Obě čerpadla jsou zastavena plovákem nebo hladinovým čidlem připojeným k A.
Čerpadlo P1
Čerpadlo P2
Poznámka: funkce se 3 plováky se používá v systémech hlubokými úzkými nádobami, které
neumožňují dostatečný pohyb pro plováky!
Provoz s hloubkovým čidlem a s displejem
Pokud se používá hloubkové čidlo, u E.box vybaveného displejem, je možné nastavit nezávisle spínací hladinu
čerpadla P1, čerpadla P2, a vypínací hladinu obou. Konkrétně:

HA je vypínací hladina čerpadel P1 a P2.

HB je spínací hladina čerpadla P1.

HC je spínací hladina čerpadla P2.
Bude také možné nastavit alarm pro maximální a minimální hladinu nádoby.
Provoz s hloubkovým čidlem bez displeje
Při provozu s hloubkovým čidlem musejí být parametry nastaveny pomocí dolaďovacích kondenzátorů SP a DP:

SP představujte maximální hladinu v nádobě (L
provozu.

DP představuje minimální hladinu v nádobě (L
provozu. DP je vyjádřeno jako procentní podíl SP.
Pokud je hladina v nádobě stejná jako nebo nižší než DP, čerpadlo P1 je spuštěno, a pokud hladina stále klesá, je se
zpožděním 4 sekund spuštěno také druhé čerpadlo P2.
Když je dosažena hladina SP, obě čerpadla jsou vypnuta.
ČEŠTINA

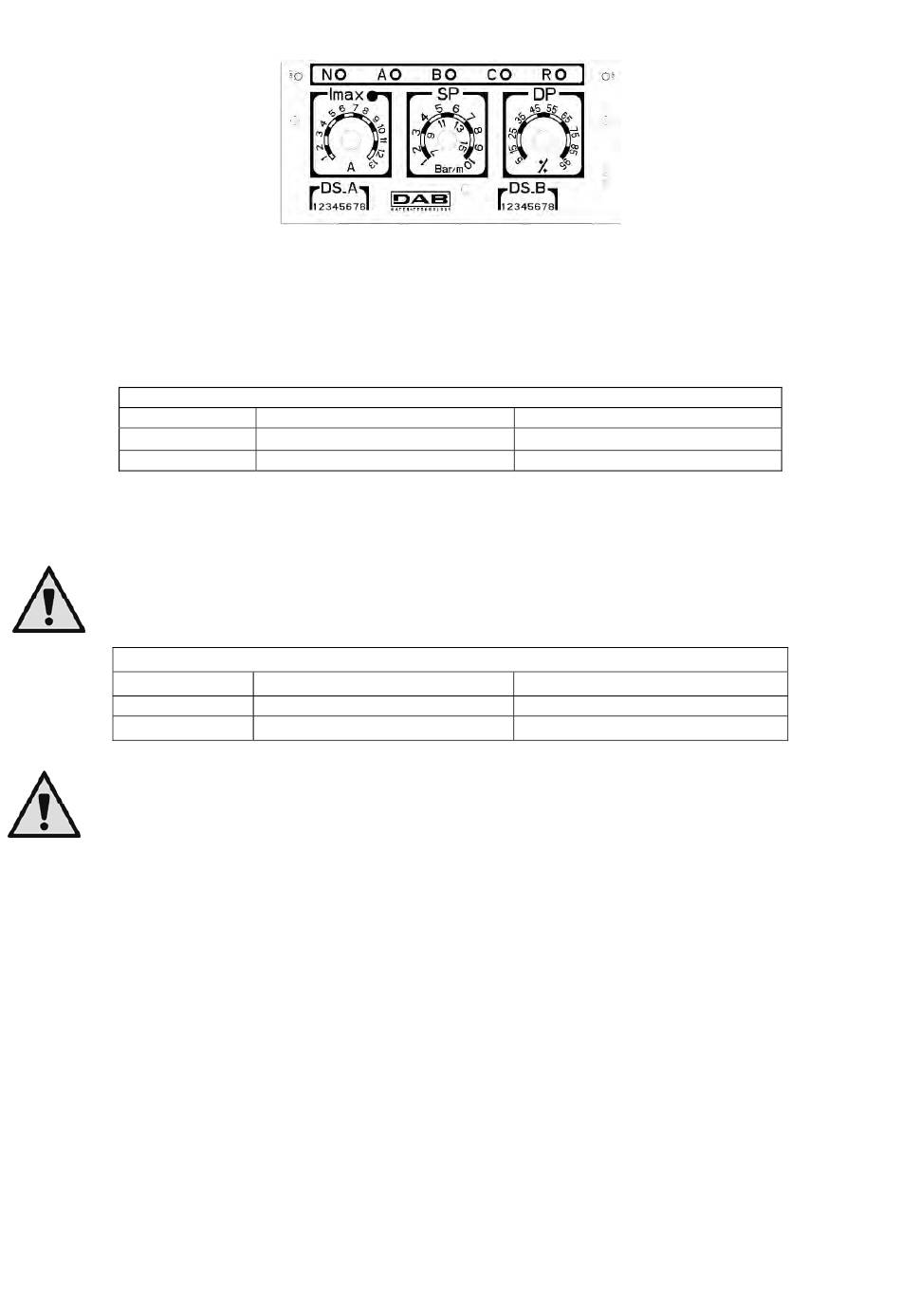

Obrázek 29: Regulování jmenovitého proudu SP a DP
Provoz plnění se 2 plováky
Start
Plovák nebo hladinové čidlo k B
Plovák nebo hladinové čidlo k C
Tabulka 5: Provoz plnění se 2 plováky
Provoz plnění se 3 plováky
Start
Plovák nebo hladinové čidlo k B
Plovák nebo hladinové čidlo k C
Tabulka 6: Provoz plnění se 3 plováky
Stop
Plovák nebo hladinové čidlo k B
Plovák nebo hladinové čidlo k B
Stop
Plovák nebo hladinové čidlo k A
Plovák nebo hladinové čidlo k A
), kterou si přejete, aby voda dosáhla během normálního
MAX
), kterou si přejete, aby voda dosáhla během normálního
MIN
