Manual de EINHELL TC-DW 225

Precauciones de seguridad

Lea las instrucciones de uso para reducir el riesgo de consulta

Utilice protectores auditivos. El impacto del ruido puede dañar el oído.

Utilice una mascarilla de respiración. Al trabajar con madera y otros materiales, se puede generar polvo perjudicial para la salud. ¡Nunca utilice el dispositivo para trabajar con materiales que contengan amianto!

Utilice gafas de seguridad. Las chispas generadas durante el trabajo o las astillas, virutas y polvo emitidos por el dispositivo pueden causar pérdida de visión.

Al utilizar el equipo, deben observarse algunas precauciones de seguridad para evitar lesiones y daños. Lea atentamente todas las instrucciones de uso y las normas de seguridad. Guarde este manual en un lugar seguro, de modo que la información esté disponible en todo momento. Si entrega el equipo a otra persona, entréguele también estas instrucciones de uso y normas de seguridad. No aceptaremos ninguna responsabilidad por los daños o accidentes que se produzcan por no seguir estas instrucciones y las instrucciones de seguridad.

Normativa de seguridad

Lea todas las normativas de seguridad e instrucciones. Cualquier error cometido al seguir las normativas de seguridad e instrucciones puede provocar una descarga eléctrica, un incendio y/o lesiones graves.

Guarde todas las normativas de seguridad e instrucciones en un lugar seguro para su uso futuro.

Instrucciones generales de seguridad para herramientas eléctricas

El término "herramienta eléctrica" utilizado en las instrucciones de seguridad se refiere a las herramientas eléctricas que funcionan con la fuente de alimentación principal (con un cable de alimentación) y a las herramientas eléctricas que funcionan con batería (sin cable de alimentación).

Seguridad en el lugar de trabajo

1. Mantenga su área de trabajo limpia y bien iluminada. Las áreas de trabajo desordenadas o poco iluminadas pueden provocar accidentes.
2. No utilice la herramienta eléctrica en un entorno donde exista riesgo de explosiones y donde haya líquidos, gases o polvo inflamables. Las herramientas eléctricas producen chispas que podrían encender el polvo o los vapores.
3. Mantenga la herramienta eléctrica fuera del alcance de los niños y otras personas. Si hay una distracción, puede perder el control del aparato.

Seguridad eléctrica

1. El conector de esta herramienta eléctrica debe encajar en el enchufe. El enchufe nunca debe ser alterado de ninguna manera. Nunca utilice adaptadores junto con herramientas eléctricas con toma de tierra. Los enchufes inalterados y los enchufes correctos reducen el riesgo de una descarga eléctrica.
2. Evite el contacto corporal con superficies conectadas a tierra, como tuberías, calefacción, hornos y frigoríficos. El riesgo de descarga eléctrica aumenta si su cuerpo está conectado a tierra.
3. Mantenga la herramienta alejada de la lluvia y la humedad. La entrada de agua en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.
4. No utilice el cable para transportar la herramienta eléctrica, para colgarla o para sacarla del enchufe. Mantenga el cable alejado del calor, el aceite, los bordes afilados y las piezas móviles del aparato. Los cables dañados o enredados aumentan el riesgo de una descarga eléctrica.
5. Si está trabajando al aire libre con una herramienta eléctrica, utilice únicamente cables de extensión diseñados específicamente para este fin. El uso de cables de extensión para exteriores especialmente diseñados reduce el riesgo de descarga eléctrica.
6. Si no se puede evitar el funcionamiento de la herramienta eléctrica en un entorno húmedo, utilice un disyuntor de fuga a tierra. El disyuntor de fuga a tierra reduce el riesgo de descarga eléctrica.

Seguridad de las personas

1. Tenga cuidado, observe lo que está haciendo y utilice una herramienta eléctrica con sensatez. No utilice la herramienta si está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de falta de atención al utilizar la herramienta eléctrica puede provocar lesiones graves.
2. Utilice un equipo de protección personal y siempre gafas de seguridad. El uso de protección personal (como mascarillas antipolvo, zapatos de seguridad antideslizantes, casco de seguridad o protección auditiva, dependiendo del tipo y uso de la herramienta eléctrica) reduce el riesgo de lesiones.
3. Asegúrese de que el aparato no pueda arrancar accidentalmente. Asegúrese de que la herramienta eléctrica esté apagada antes de conectarla a la fuente de alimentación y/o insertar la batería, o recoger o transportar la herramienta. Si su dedo está en el interruptor mientras transporta la herramienta eléctrica o si conecta el aparato a la red eléctrica cuando está encendido, esto puede provocar accidentes.
4. Retire las llaves antes de encender la herramienta eléctrica. Una herramienta o llave que entre en contacto con las piezas giratorias del aparato puede provocar lesiones.
5. Evite las posturas de trabajo anormales. Asegúrese de que se mantiene firme y mantiene el equilibrio en todo momento. De esta manera, puede controlar mejor la herramienta eléctrica en circunstancias inesperadas.
6. Use ropa de trabajo adecuada. No use ropa suelta ni joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.
7. Si se pueden instalar dispositivos de aspiración y drenaje, asegúrese de que estén correctamente conectados y utilizados. El uso de un sistema de extracción de polvo puede reducir el peligro que representa el polvo.

Información de seguridad para todas las aplicaciones

1. Esta herramienta eléctrica está diseñada para ser utilizada como amoladora/lijadora y máquina de corte. Obedezca todas las instrucciones de seguridad, instrucciones generales, ilustraciones y datos suministrados con la herramienta. Si no cumple con las siguientes instrucciones, puede sufrir una descarga eléctrica, un incendio y/o lesiones graves.
2. Esta herramienta eléctrica no está diseñada para lijar, trabajar con cepillos de alambre o pulir. El uso de la herramienta eléctrica en formas para las que no fue diseñada podría conducir a situaciones peligrosas y lesiones.
3. No utilice ningún accesorio que no haya sido diseñado y recomendado por el fabricante específicamente para esta herramienta eléctrica. El hecho de que pueda conectar un accesorio a su herramienta eléctrica no garantiza que pueda utilizarlo de forma segura.
4. La velocidad máxima de la herramienta enchufable debe ser al menos tan alta como la velocidad máxima especificada en la herramienta eléctrica. Los accesorios que giran más rápido que la velocidad máxima pueden romperse y ser catapultados fuera de la herramienta.
5. El diámetro externo y el grosor de la herramienta enchufable deben cumplir con las especificaciones de dimensiones de su herramienta eléctrica. Las herramientas enchufables del tamaño incorrecto no pueden ser examinadas o controladas adecuadamente.
6. Las muelas abrasivas, las bridas, los discos abrasivos u otros accesorios deben encajar con precisión en el husillo de amolado de su herramienta eléctrica. Las herramientas enchufables que no encajan exactamente en el husillo de amolado de la herramienta eléctrica girarán irregularmente, vibrarán mucho y pueden provocar que pierda el control.
7. No utilice herramientas enchufables dañadas. Antes de usar, compruebe las herramientas enchufables, como las muelas abrasivas/de lijado, en busca de astillas y grietas, los discos abrasivos/de lijado en busca de grietas, desgaste o desgaste intenso, y los cepillos de alambre en busca de alambres sueltos o rotos. Si la herramienta eléctrica o la herramienta enchufable se cae, compruebe si está dañada o utilice una herramienta enchufable no dañada. Cuando haya comprobado y montado la herramienta enchufable, asegúrese de que usted y otras personas en las cercanías no estén a nivel con la herramienta enchufable giratoria y deje que la herramienta eléctrica funcione durante un minuto a la velocidad máxima. Las herramientas enchufables dañadas generalmente se romperán durante este tiempo de prueba.
8. Utilice un equipo de protección personal. Utilice protectores faciales, protección para los ojos o gafas, dependiendo de la aplicación. Si es razonable, use una máscara contra el polvo, protección para los oídos, guantes de seguridad o delantales especiales para mantener alejadas las pequeñas partículas de amolado y material. Proteja sus ojos de los cuerpos extraños voladores que pueden ser creados por una variedad de aplicaciones. Las máscaras contra el polvo o las máscaras de respiración deben filtrar el polvo generado por la aplicación. Si está expuesto a ruidos fuertes durante un período de tiempo prolongado, puede sufrir pérdida de audición.
9. Asegúrese de que otros mantengan una distancia segura del lugar donde está trabajando. Cualquier persona que entre en el área debe usar equipo de protección personal. Los pedazos de la pieza de trabajo o las herramientas enchufables rotas pueden ser catapultados al aire y causar lesiones incluso fuera de las inmediaciones de donde está trabajando.
10. Sujete la herramienta únicamente por las asas aisladas cuando realice trabajos durante los cuales la herramienta enchufable pueda golpear cables de alimentación ocultos o su propio cable de alimentación. El contacto con un cable con corriente también hará que las partes metálicas de la herramienta estén con corriente y causará una descarga eléctrica.
11. Mantenga el cable de alimentación alejado de las herramientas enchufables giratorias. Si pierde el control de la máquina, el cable de alimentación puede cortarse o engancharse y su mano o brazo podría ser arrastrado hacia la herramienta enchufable giratoria.
12. Nunca coloque la herramienta eléctrica hasta que la herramienta enchufable haya alcanzado una parada completa. La herramienta enchufable giratoria puede entrar en contacto con la superficie sobre la que la coloca, lo que podría provocar que pierda el control de la herramienta eléctrica.
13. Nunca deje la herramienta eléctrica funcionando mientras la está transportando. Su ropa puede entrar en contacto con la herramienta enchufable giratoria y la herramienta enchufable podría así perforar su cuerpo.
14. Limpie las ranuras de ventilación de su herramienta eléctrica a intervalos regulares. El ventilador del motor aspira polvo hacia la carcasa y una gran acumulación de polvo metálico puede plantear riesgos eléctricos.
15. Nunca utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas pueden encender estos materiales.
16. No utilice ninguna herramienta enchufable que requiera refrigerante líquido. El uso de agua u otros refrigerantes líquidos podría provocar descargas eléctricas.

Otra información de seguridad para todas las aplicaciones
El retroceso es la reacción repentina como resultado de una herramienta enchufable giratoria atascada o bloqueada, como una muela abrasiva, discos abrasivos, cepillos de alambre, etc. El atasco o bloqueo conduce a una parada abrupta de la herramienta enchufable giratoria. Esto provoca la aceleración de cualquier herramienta eléctrica no controlada que gire en la dirección opuesta a la herramienta enchufable en el punto de bloqueo.

Si, por ejemplo, una muela abrasiva se atasca o bloquea por la pieza de trabajo, el borde de la muela abrasiva podría quedar atascado y la muela abrasiva podría liberarse o retroceder, si entrara en contacto con la pieza de trabajo. La muela abrasiva se mueve hacia o lejos del operador, dependiendo de la dirección de rotación del disco en el punto de bloqueo. Las muelas abrasivas también podrían romperse si esto ocurre.

El retroceso es el resultado de un uso incorrecto o erróneo de la herramienta eléctrica. Se puede prevenir tomando las precauciones adecuadas, como se describe a continuación.

1. Sujete la herramienta eléctrica de forma segura y mueva su cuerpo y sus brazos a una posición en la que pueda absorber la fuerza creada por el retroceso. Utilice siempre el mango adicional (si lo hay) para darle el máximo control posible sobre las fuerzas de retroceso o los momentos de reacción mientras la herramienta está funcionando a máxima velocidad. El operador puede gestionar las fuerzas de retroceso y reacción tomando las precauciones adecuadas.
2. Nunca mueva su mano cerca de las herramientas enchufables giratorias. La herramienta enchufable puede atrapar su mano si sufre un retroceso.
3. Mantenga su cuerpo fuera del área en la que se moverá la herramienta eléctrica si sufre un retroceso. El retroceso lanzará la herramienta eléctrica en la dirección opuesta a la muela abrasiva/de lijado en el punto en el que está bloqueada.
4. Trabaje con especial cuidado alrededor de las esquinas, los bordes afilados, etc. Asegúrese de que la herramienta enchufable no rebote ni se atasque en la pieza de trabajo. En las esquinas, los bordes afilados o si rebota, la herramienta enchufable giratoria tenderá a atascarse. Esto resultará en la pérdida de control o retroceso.
5. No utilice hojas de sierra de cadena ni hojas de sierra dentadas. Estas herramientas enchufables a menudo causan retroceso o pérdida de control de la herramienta eléctrica.

Información de seguridad especial para amolar/lijar y cortar

1. Utilice únicamente muelas abrasivas/de lijado que hayan sido aprobadas para su herramienta eléctrica y el protector de seguridad diseñado para estas muelas abrasivas/de lijado. Las muelas abrasivas/de lijado que no están diseñadas para la herramienta eléctrica no pueden protegerse adecuadamente y no son seguras.
2. El protector de seguridad debe estar bien sujeto a la herramienta eléctrica y ajustado de forma que ofrezca la máxima seguridad, es decir, que impida que la parte más pequeña posible de la muela abrasiva/de lijado golpee al operador. El protector de seguridad ayuda a proteger al operador de las piezas rotas, el contacto accidental con la muela de corte y las chispas que podrían encender la ropa.
3. Las muelas abrasivas/de lijado solo pueden utilizarse para las aplicaciones para las que están recomendadas. Por ejemplo: Nunca amuele/lije un área de superficie lateral con una muela de corte. Las muelas de corte están diseñadas para eliminar material con el borde de la muela. La aplicación de una fuerza lateral a estas muelas de corte puede provocar que se rompan.
4. Utilice siempre bridas de sujeción no dañadas del tamaño y la forma correctos para la muela abrasiva/de lijado que haya seleccionado. Las bridas adecuadas soportan la muela abrasiva/de lijado y, por lo tanto, reducen el riesgo de que la muela abrasiva/de lijado se rompa. Las bridas para muelas de corte pueden diferir de las bridas para otras muelas abrasivas/de lijado.
5. No utilice muelas abrasivas/de lijado desgastadas de herramientas eléctricas más grandes. Las muelas abrasivas/de lijado para herramientas eléctricas más grandes no están diseñadas para las velocidades más altas de las herramientas eléctricas más pequeñas y pueden romperse.

Instrucciones especiales de seguridad para el lijado con papel de lija

1. No utilice papel de lija de gran tamaño; siga las instrucciones del fabricante sobre el tamaño del papel de lija. El papel de lija que sobresale más allá del disco de lijado puede causar lesiones, provocar que el papel de lija se atasque o se rompa, o producir un retroceso.

No pierda estas instrucciones de seguridad.

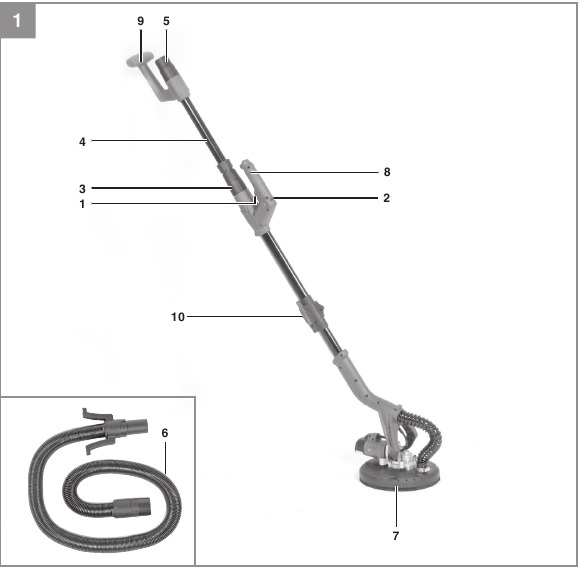

Disposición y artículos suministrados

Disposición

(Fig. 1/7)

1. Interruptor de encendido/apagado
2. Regulador de velocidad
3. Bloqueo para la extensión telescópica
4. Extensión telescópica
5. Soporte para el extractor de polvo
6. Manguera para el extractor de polvo
7. Disco de lijado
8. Empuñadura
9. Empuñadura adicional
10. Gancho de bloqueo
11. Botón de bloqueo

Artículos suministrados

Compruebe que el artículo esté completo según lo especificado en el volumen de suministro. Si faltan piezas, póngase en contacto con nuestro centro de servicio o con el punto de venta donde realizó su compra, a más tardar, dentro de los 5 días hábiles posteriores a la compra del producto y previa presentación de una factura de compra válida. Consulte también la tabla de garantía en la información de servicio al final de las instrucciones de uso.

• Abra el embalaje y saque el equipo con cuidado.
• Retire el material de embalaje y cualquier embalaje y/o abrazaderas de transporte (si están disponibles).
• Compruebe si se suministran todos los artículos.
• Inspeccione el equipo y los accesorios para detectar daños de transporte.
• Si es posible, conserve el embalaje hasta el final del período de garantía.

El equipo y el material de embalaje no son juguetes. ¡No permita que los niños jueguen con bolsas de plástico, láminas o piezas pequeñas. ¡Existe peligro de tragar o asfixiarse!

• Lijadora eléctrica para paneles de yeso
• Papel abrasivo
• Manguera de succión
• Instrucciones de uso originales

Uso adecuado

La lijadora eléctrica para paneles de yeso está destinada a lijar paneles de yeso con acabado de yeso, techos y mampostería interior, y a eliminar residuos de papel de pared, pintura, revestimientos, residuos de adhesivo y yeso suelto. También se puede utilizar para lijar suelos.

El equipo debe utilizarse únicamente para el propósito previsto. Cualquier otro uso se considera un caso de uso indebido. El usuario/operador, y no el fabricante, será responsable de cualquier daño o lesión de cualquier tipo causada como resultado de esto.

Tenga en cuenta que nuestro equipo no ha sido diseñado para su uso en aplicaciones comerciales, comerciales o industriales. Nuestra garantía quedará anulada si la máquina se utiliza en empresas comerciales, comerciales o industriales o para fines equivalentes.

Datos técnicos

Consulte la tarjeta de garantía de su país.

Usar protectores auditivos.
El impacto del ruido puede dañar la audición.
Valores totales de vibración (suma vectorial de tres direcciones) determinados de acuerdo con la norma EN 60745.

Empuñadura
Valor de emisión de vibraciones a_h = 3.03 m/s²
Incertidumbre K = 1.5 m/s²

El valor de vibración especificado se estableció de acuerdo con un método de prueba estandarizado. Puede cambiar según cómo se utilice el equipo eléctrico y puede exceder el valor especificado en circunstancias excepcionales.

El valor de vibración especificado se puede utilizar para comparar el equipo con otras herramientas eléctricas.

El valor de vibración especificado se puede utilizar para la evaluación inicial de un efecto nocivo.

Mantenga las emisiones de ruido y las vibraciones al mínimo.

• Utilice únicamente aparatos que estén en perfecto estado de funcionamiento.
• Revise y limpie el aparato con regularidad.
• Adapte su estilo de trabajo para que se adapte al aparato.
• No sobrecargue el aparato.
• Haga revisar el aparato siempre que sea necesario.
• Apague el aparato cuando no esté en uso.
• Usar guantes de protección.

Riesgos residuales
Incluso si utiliza esta herramienta eléctrica de acuerdo con las instrucciones, no se pueden descartar ciertos riesgos residuales. Los siguientes peligros pueden surgir en relación con la construcción y el diseño del equipo:

1. Daño pulmonar si no se utiliza una máscara antipolvo protectora adecuada.
2. Daños en la audición si no se utiliza protección auditiva adecuada.
3. Daño a la salud causado por las vibraciones mano-brazo si el equipo se utiliza durante un período prolongado o no se guía y mantiene adecuadamente.

Antes de poner en marcha el equipo

Antes de conectar el equipo a la red eléctrica, asegúrese de que los datos de la placa de características sean idénticos a los datos de la red.

Siempre desconecte el enchufe antes de realizar ajustes en el equipo.

Montaje de la lijadora de paneles de yeso

(Fig. 2)

Saque la lijadora de paneles de yeso del embalaje, despliéguela y asegúrela con el gancho de bloqueo (10). Asegúrese de que el gancho de bloqueo (10) encaje correctamente.

Montaje de la extensión telescópica

(Fig. 3)

Inserte la extensión telescópica (4) en el bloqueo para la extensión telescópica (3) y bloquéela girándola como se muestra en la Fig. 3.

Nota:
Ajuste la lijadora eléctrica para paneles de yeso con la extensión telescópica (4) para que pueda trabajar con ella de la manera más cómoda. Observe la marca "Max" en la extensión telescópica. No vaya más allá de esta marca.

Conexión para el extractor de polvo

(Fig. 4)

Inserte la manguera del extractor de polvo (6) en el soporte del extractor de polvo (5) y bloquéela girándola como se muestra en la Fig. 4.

El polvo se extrae directamente a través del papel abrasivo y el disco de lijado (7).

Nota:
Conecte su herramienta a una unidad de extracción o aspiradora. Esto proporcionará una excelente extracción de virutas y polvo.

Por razones de seguridad para la salud, es imprescindible que utilice un extractor de polvo.

Sujeción del papel de lija/lijado

(Fig. 5)

El cierre de velcro permite cambiar fácilmente el papel abrasivo. Asegúrese de que los orificios de extracción de vacío del papel abrasivo y el disco de lijado estén alineados.

Funcionamiento

Interruptor de encendido/apagado

(Fig. 6/7)

Encendido:
Pulse el interruptor de encendido/apagado (1).

Funcionamiento continuo:
Bloquee el interruptor de encendido/apagado (1) en su lugar presionando el botón de bloqueo (11).

Apagado:
Pulse brevemente el interruptor de encendido/apagado (1) y suéltelo.

Regulador de velocidad

(Fig. 7/Ítem 2)

Puede seleccionar la velocidad girando el regulador de velocidad (2).

Dirección más: Mayor velocidad
Dirección menos: Menor velocidad

Trabajar con la lijadora eléctrica para paneles de yeso

• Coloque toda la superficie del disco de lijado sobre el material.
• Encienda la máquina y muévala con una presión suave sobre la "pieza de trabajo" (workpiece), haciendo movimientos circulares o transversales y lineales.
• Utilice un grano grueso para el lijado grueso y un grano más fino para el lijado de acabado. Puede encontrar el mejor tamaño de grano para el trabajo realizando pruebas de lijado.

Los polvos que se forman mientras se utiliza el equipo pueden ser un peligro para la salud:

• Utilice siempre gafas de seguridad y una máscara antipolvo durante el trabajo de lijado.
• Todas las personas que trabajen con el equipo o entren en el lugar de trabajo deben usar una máscara antipolvo protectora.
• Está prohibido comer, beber y fumar en el lugar de trabajo.
• ¡No se permite el uso de pinturas que contengan plomo!

Disco de lijado giratorio

(Fig. 1)

El disco de lijado se puede girar en dos ejes, lo que permite un lijado cómodo incluso por encima de la cabeza y en espacios reducidos.

Sustitución del cable de alimentación

Si el cable de alimentación de este equipo está dañado, debe ser reemplazado por el fabricante o su servicio postventa o personal igualmente capacitado para evitar peligros.

Limpieza, mantenimiento y pedido de piezas de repuesto

Siempre desenchufe el cable de alimentación antes de comenzar cualquier trabajo de limpieza.

Limpieza

• Mantenga todos los dispositivos de seguridad, las rejillas de ventilación y la carcasa del motor libres de suciedad y polvo en la medida de lo posible. Limpie el equipo con un paño limpio o sóplelo con aire comprimido a baja presión.
• Recomendamos que limpie el dispositivo inmediatamente cada vez que haya terminado de usarlo.
• Limpie el equipo regularmente con un paño húmedo y un poco de jabón suave. No utilice agentes de limpieza ni disolventes; estos podrían atacar las piezas de plástico del equipo. Asegúrese de que no entre agua en el dispositivo. La entrada de agua en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

Escobillas de carbón

En caso de chispas excesivas, haga que un electricista cualificado revise las escobillas de carbón.

Las escobillas de carbón no deben ser reemplazadas por nadie que no sea un electricista cualificado.

Mantenimiento

No hay piezas dentro del equipo que requieran mantenimiento adicional.

Pedido de piezas de repuesto y accesorios

Proporcione la siguiente información al pedir piezas de repuesto:

• Tipo de unidad
• Número de artículo de la unidad
• Número de ID de la unidad
• Número de pieza de repuesto de la pieza de repuesto requerida

¡Consejo! Para obtener buenos resultados, recomendamos accesorios de alta calidad de !

www.kwb.eu
welcome@kwb.eu

Almacenamiento

Guarde el equipo y los accesorios en un lugar oscuro y seco a una temperatura superior al punto de congelación. La temperatura de almacenamiento ideal está entre 5 y 30 °C. Guarde la herramienta eléctrica en su embalaje original.

Referencias

• http://www.kwb.eu
