Manual de EINHELL TE-BS 8540 E

Normas de seguridad

Lea las instrucciones de uso para reducir el riesgo de consulta

Utilice protectores auditivos. El impacto del ruido puede causar daños auditivos.

Utilice una máscara de respiración. Al trabajar con madera y otros materiales se puede generar polvo perjudicial para la salud. ¡No utilice nunca el aparato para trabajar con materiales que contengan amianto!

Utilice gafas de seguridad. Las chispas que se generan durante el trabajo o las astillas, virutas y polvo que emite el aparato pueden provocar la pérdida de visión.

Al utilizar el equipo, deben observarse algunas precauciones de seguridad para evitar lesiones y daños. Lea atentamente todas las instrucciones de uso y las normas de seguridad. Guarde este manual en un lugar seguro para que la información esté disponible en todo momento. Si entrega el equipo a otra persona, entréguele también estas instrucciones de uso y las normas de seguridad. No aceptamos ninguna responsabilidad por los daños o accidentes que se produzcan debido al incumplimiento de estas instrucciones y de las instrucciones de seguridad.

La información de seguridad correspondiente se encuentra en el folleto adjunto.

Lea todas las normas e instrucciones de seguridad. Cualquier error cometido al seguir las normas e instrucciones de seguridad puede provocar una descarga eléctrica, un incendio y/o lesiones graves.

Guarde todas las normas e instrucciones de seguridad en un lugar seguro para futuras consultas.

Diseño y artículos suministrados

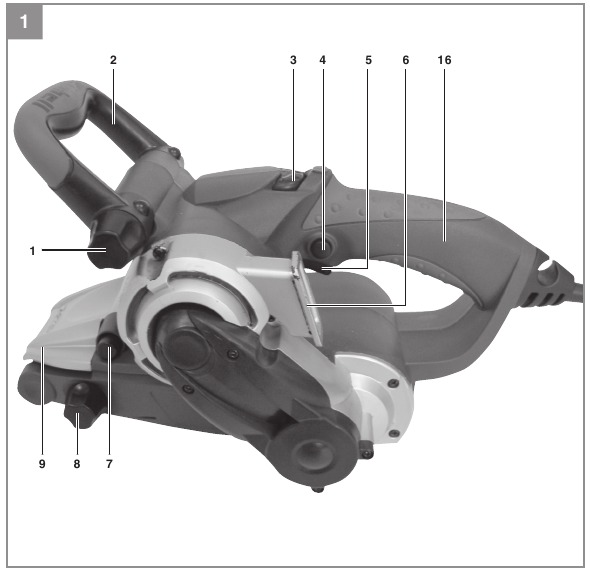

Diseño (Fig. 1/2)

1. Tornillo para ajustar el asa adicional
2. Asa adicional
3. Rueda de ajuste de la velocidad de la correa
4. Botón de bloqueo
5. Interruptor de encendido/apagado
6. Conexión para la bolsa de polvo
7. Pulsador para mover la cubierta de la correa de lijado/rectificado
8. Ajuste para el ajuste de la correa de lijado/rectificado
9. Cubierta móvil de la correa de lijado/rectificado
10. Rodillos de accionamiento
11. Placa de lijado/rectificado
12. Palanca de sujeción para la correa de lijado/rectificado
13. Correa de lijado/rectificado
14. Caja de recogida de polvo
15. Adaptador de aspiración de polvo
16. Mango

Artículos suministrados
Compruebe que el artículo esté completo tal como se especifica en el alcance del suministro. Si faltan piezas, póngase en contacto con nuestro centro de servicio o con el punto de venta donde realizó la compra como muy tarde en un plazo de 5 días laborables después de la compra del producto y previa presentación de una factura de compra válida. Consulte también la tabla de garantía en la información de servicio al final de las instrucciones de uso.

• Abra el embalaje y extraiga el equipo con cuidado.
• Retire el material de embalaje y cualquier abrazadera de embalaje y/o transporte (si está disponible).
• Compruebe si se suministran todos los artículos.
• Inspeccione el equipo y los accesorios para detectar posibles daños de transporte.
• Si es posible, conserve el embalaje hasta el final del período de garantía.

El equipo y el material de embalaje no son juguetes. No deje que los niños jueguen con bolsas de plástico, láminas o piezas pequeñas. ¡Existe peligro de ingestión o asfixia!

• Instrucciones de uso originales
• Instrucciones de seguridad

Uso adecuado

La lijadora/rectificadora de banda está diseñada para lijar/rectificar madera, hierro, plástico y materiales similares utilizando la correa de lijado/rectificado adecuada.

El equipo debe utilizarse únicamente para el fin previsto. Cualquier otro uso se considerará un caso de uso indebido. El usuario/operador, y no el fabricante, será responsable de cualquier daño o lesión de cualquier tipo causada como resultado de esto.

Tenga en cuenta que nuestro equipo no ha sido diseñado para su uso en aplicaciones comerciales, comerciales o industriales. Nuestra garantía quedará anulada si la máquina se utiliza en negocios comerciales, comerciales o industriales o para fines equivalentes.

Datos técnicos

Tensión de red: 230 V~ 50 Hz

Potencia de entrada: 850 W

Velocidad de la correa: 300-400 m/min

Tamaño de la correa de lijado/rectificado: 75 x 533 mm

Clase de protección: II/

Peso: 3,2 kg

Sonido y vibración Los valores de sonido y vibración se midieron de acuerdo con la norma EN 60745.

Nivel de presión sonora L_pA 88 dB(A)

Incertidumbre K_pA 3 dB

Nivel de potencia sonora L_WA 99 dB(A)

Incertidumbre K_WA 3 dB

Utilice protectores auditivos.
El impacto del ruido puede causar daños auditivos.

Valores totales de vibración (suma vectorial de tres direcciones) determinados de acuerdo con la norma EN 60745.

Mango
Valor de emisión de vibraciones a_h ≤ 2,5 m/s²

Incertidumbre K = 1,5 m/s²

Asa adicional
Valor de emisión de vibraciones a_h ≤ 2,5 m/s² Incertidumbre K = 1,5 m/s²

El valor de vibración especificado se estableció de acuerdo con un método de prueba estandarizado. Puede cambiar según cómo se utilice el equipo eléctrico y puede exceder el valor especificado en circunstancias excepcionales.

El valor de vibración especificado se puede utilizar para comparar el equipo con otras herramientas eléctricas.

El valor de vibración especificado se puede utilizar para la evaluación inicial de un efecto nocivo.

Mantenga las emisiones de ruido y las vibraciones al mínimo.

• Utilice únicamente aparatos que estén en perfecto estado de funcionamiento.
• Revise y limpie el aparato con regularidad.
• Adapte su estilo de trabajo al aparato.
• No sobrecargue el aparato.
• Haga revisar el aparato siempre que sea necesario.
• Apague el aparato cuando no esté en uso.
• Utilice guantes de protección.

Riesgos residuales
Incluso si utiliza esta herramienta eléctrica de acuerdo con las instrucciones, no se pueden descartar ciertos riesgos residuales. Los siguientes peligros pueden surgir en relación con la construcción y el diseño del equipo:

1. Daño pulmonar si no se utiliza una máscara antipolvo protectora adecuada.
2. Daño auditivo si no se utiliza protección auditiva adecuada.
3. Daño a la salud causado por las vibraciones mano-brazo si el equipo se utiliza durante un período prolongado o no se guía y mantiene adecuadamente.

Antes de poner en marcha el aparato

Antes de conectar el aparato a la red eléctrica, asegúrese de que los datos de la placa de características coincidan con los datos de la red.

Desenchufe siempre la clavija antes de realizar ajustes en el aparato.

Aspiración de polvo

Montaje del adaptador de aspiración
(Figura 3/punto 15)

Deslice el adaptador de aspiración (15) en la conexión para el aspirador (6).

A continuación, puede conectar un aspirador adecuado (a) al adaptador de aspiración (15) (el aspirador no se suministra).

De este modo, se conseguirá una excelente aspiración del polvo en la pieza de trabajo.

Compruebe que todas las piezas están bien conectadas.

El aspirador que utilice para los trabajos de aspiración debe ser adecuado para el material de la pieza de trabajo.

Montaje de la caja colectora de polvo
(Figura 4/punto 14)

Empuje la caja colectora de polvo (14) a la conexión del aspirador (6). Retire la caja colectora de polvo en orden inverso.

El polvo se aspira directamente a través de la lija/banda de lijado en el recipiente de polvo.

Por razones de seguridad para la salud, es imprescindible que utilice un recipiente para el polvo o un sistema de aspiración de polvo a través del adaptador de aspiración.

Ajuste de la empuñadura adicional

(Fig. 5/punto 2)

Afloje el tornillo (1) y mueva la empuñadura adicional (2) a su posición óptima. Fije la empuñadura adicional (2) en su sitio apretando el tornillo (1).

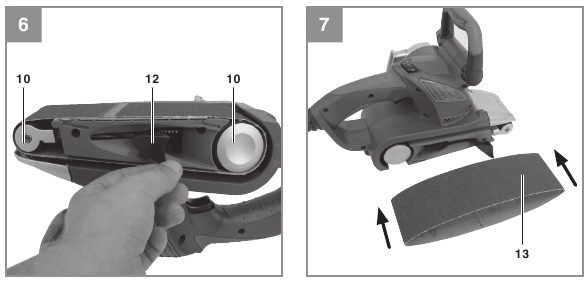

Cambio de la lija/banda de lijado

(Fig. 6-7/punto 13)

• Tire de la palanca de sujeción (12) hacia fuera para aliviar la tensión en la lija/banda de lijado.
• Retire la lija/banda de lijado usada de los rodillos de accionamiento.
• Deslice la nueva lija/banda de lijado en los rodillos de accionamiento.
• Asegúrese de que la dirección de la lija/banda de lijado (flechas en el interior de la lija/banda de lijado) es idéntica a la dirección de la lijadora de banda (flecha sobre el rodillo de accionamiento trasero).
• Presione la palanca de sujeción (12) hacia atrás para tensar la lija/banda de lijado.

Ajuste de la posición de la banda

(Fig. 8/punto 8)

• Sujete la lijadora de banda con la placa de lija/lijado en la parte superior.
• Encienda la lijadora de banda.
• Girando el tornillo de ajuste (8), la posición de la banda debe ajustarse de forma que la lija/banda de lijado esté en el centro de los dos rodillos de accionamiento.

Desplazamiento de la cubierta de la lija/banda de lijado

(Fig. 9 – 10/punto 9)

La cubierta móvil de la lija/banda de lijado solo puede girarse hacia arriba si se ha pulsado el pulsador (7).

• Pulse el pulsador (7) y, al mismo tiempo, gire la cubierta (9) hacia arriba.
• Suelte el pulsador.
• La cubierta se bloqueará en su posición final.
• Para volver a girar la cubierta hacia abajo, pulse de nuevo el pulsador (7). A continuación, la cubierta puede girarse hacia abajo.

Puesta en marcha

Conexión/desconexión

(Fig. 11)

Para encender:
Pulse el interruptor de ENCENDIDO/APAGADO (5).

Funcionamiento continuo:
Asegure el interruptor (5) con el botón de bloqueo (4).

Para apagar:
Pulse brevemente el interruptor de ENCENDIDO/APAGADO (5).

La máquina puede utilizarse en un ajuste temporal o permanente.

Ajuste de la velocidad de la banda

(Fig. 12/punto 3)

Puede seleccionar la velocidad de la banda girando el mando de ajuste (3).

Dirección PLUS: Aumentar la velocidad de la banda

Dirección MINUS: Reducir la velocidad de la banda

Instrucciones de uso

Nunca sujete con las manos la pieza de trabajo que desee lijar/esmerilar. Asegure la pieza de trabajo sobre una superficie resistente o con un tornillo de banco.

• Deje que la lijadora de banda arranque antes de colocarla sobre la pieza de trabajo.
• No apague la lijadora de banda mientras la lija/banda de lijado esté en contacto con la pieza de trabajo.
• Sujete siempre la lijadora de banda con ambas manos mientras esté en uso.
• Lije siempre la madera en la dirección de la veta.

Sustitución del cable de alimentación

Si el cable de alimentación de este aparato está dañado, debe ser sustituido por el fabricante o su servicio posventa o personal igualmente cualificado para evitar peligros.

Limpieza, mantenimiento y pedido de piezas de repuesto

Desenchufe siempre la clavija de la red eléctrica antes de iniciar cualquier trabajo de limpieza.

Limpieza

• Mantenga, en la medida de lo posible, todos los dispositivos de seguridad, las rejillas de ventilación y la carcasa del motor libres de suciedad y polvo. Limpie el equipo con un paño limpio o sople con aire comprimido a baja presión.
• Le recomendamos que limpie el dispositivo inmediatamente cada vez que haya terminado de usarlo.
• Limpie el equipo regularmente con un paño húmedo y un poco de jabón suave. No utilice agentes de limpieza ni disolventes, ya que podrían atacar las piezas de plástico del equipo. Asegúrese de que no pueda filtrarse agua en el dispositivo. La entrada de agua en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

Escobillas de carbón

En caso de chispas excesivas, haga que un electricista cualificado revise las escobillas de carbón.

Las escobillas de carbón no deben ser sustituidas por nadie que no sea un electricista cualificado.

Mantenimiento

No hay piezas dentro del equipo que requieran mantenimiento adicional.

Pedido de piezas de repuesto y accesorios

Indique la siguiente información al solicitar piezas de repuesto:

• Tipo de unidad
• Número de artículo de la unidad
• Número de identificación de la unidad
• Número de pieza de repuesto de la pieza de repuesto necesaria Para conocer nuestros últimos precios e información, visite www.isc-gmbh.info

¡Consejo! Para obtener buenos resultados, recomendamos accesorios de alta calidad de ! www.kwb.eu welcome@kwb.eu

Almacenamiento

Guarde el equipo y los accesorios en un lugar oscuro y seco a una temperatura superior a la de congelación. La temperatura ideal de almacenamiento está entre 5 y 30°C. Guarde la herramienta eléctrica en su embalaje original.

Información de servicio

Tenemos socios de servicio competentes en todos los países que figuran en el certificado de garantía, cuyos datos de contacto también se pueden encontrar en el certificado de garantía. Estos socios le ayudarán con todas las solicitudes de servicio, como reparaciones, pedidos de piezas de repuesto y desgaste o la compra de consumibles.

Tenga en cuenta que las siguientes partes de este producto están sujetas a un desgaste normal o natural y que, por lo tanto, también se requieren las siguientes partes para su uso como consumibles.

Categoría	Ejemplo
Piezas de desgaste*	Correa trapezoidal, escobillas de carbón
Consumibles*	Papel de lija/lija
Piezas faltantes

* ¡No necesariamente incluido en el volumen de suministro!

En caso de defectos o fallos, registre el problema en Internet en www.isc-gmbh.info. Asegúrese de proporcionar una descripción precisa del problema y responda a las siguientes preguntas en todos los casos:

• ¿Funcionaba el equipo en absoluto o era defectuoso desde el principio?
• ¿Notó algo (síntoma o defecto) antes del fallo?
• ¿Qué mal funcionamiento tiene el equipo en su opinión (síntoma principal)?

Describa este mal funcionamiento.

Para realizar una reclamación al amparo de la garantía, registre el dispositivo defectuoso en: www.isc-gmbh.info.
