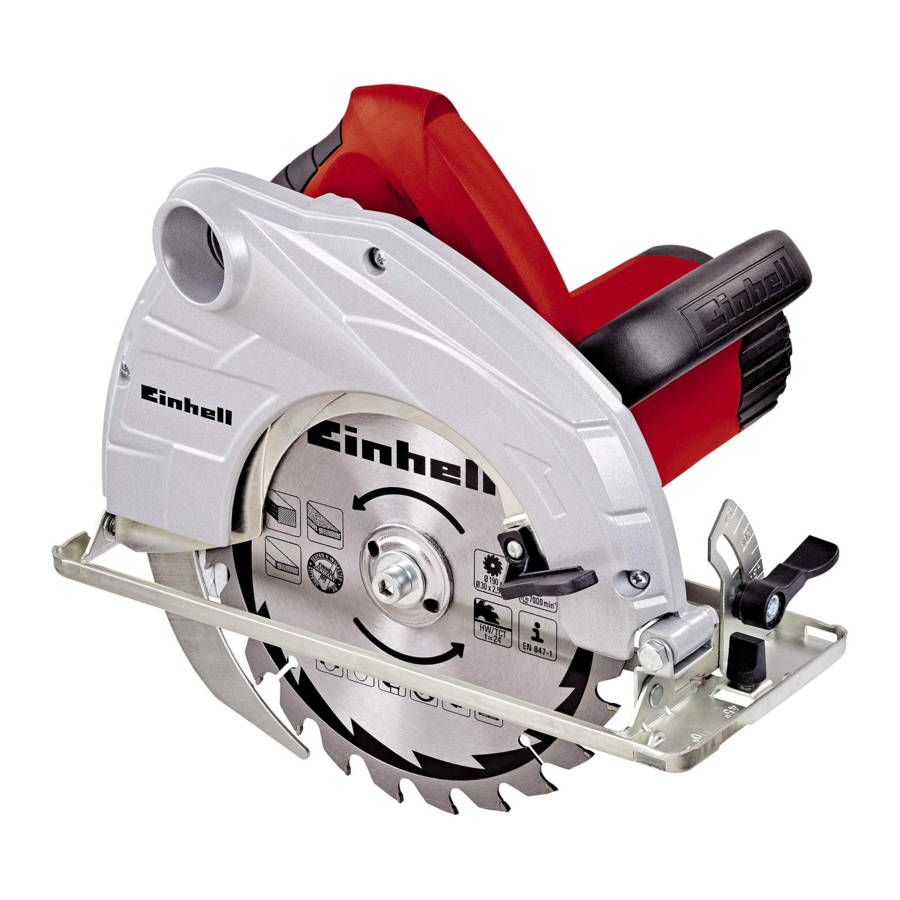

Manual de EINHELL TC-CS 1400

Normas de seguridad

Encontrará la información de seguridad correspondiente en el folleto adjunto.

Lea todas las normas de seguridad y las instrucciones. El incumplimiento de las normas de seguridad y de las instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves.
Guarde todas las normas de seguridad y las instrucciones en un lugar seguro para su uso posterior.


Lea las instrucciones de uso para reducir el riesgo de consulta.


Use protectores para los oídos. El impacto del ruido puede causar daños auditivos.


Use una mascarilla de respiración. Al trabajar con madera y otros materiales se puede generar polvo perjudicial para la salud. ¡Nunca utilice el dispositivo para trabajar con materiales que contengan amianto!


Use gafas de seguridad. Las chispas generadas durante el trabajo o las astillas, virutas y polvo emitidos por el dispositivo pueden causar la pérdida de visión.

Al usar el equipo, se deben observar algunas precauciones de seguridad para evitar lesiones y daños. Lea atentamente todas las instrucciones de uso y las normas de seguridad. Guarde este manual en un lugar seguro para que la información esté disponible en todo momento. Si entrega el equipo a otra persona, entréguele también estas instrucciones de uso y las normas de seguridad. No podemos aceptar ninguna responsabilidad por los daños o accidentes que se produzcan debido al incumplimiento de estas instrucciones y de las instrucciones de seguridad.

Diseño y artículos suministrados

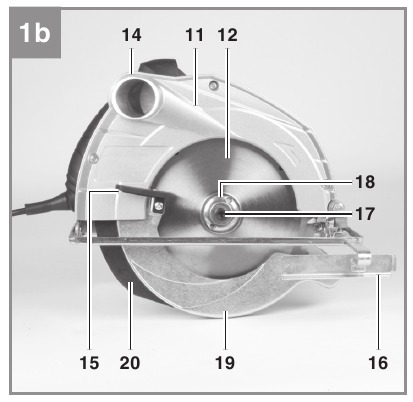

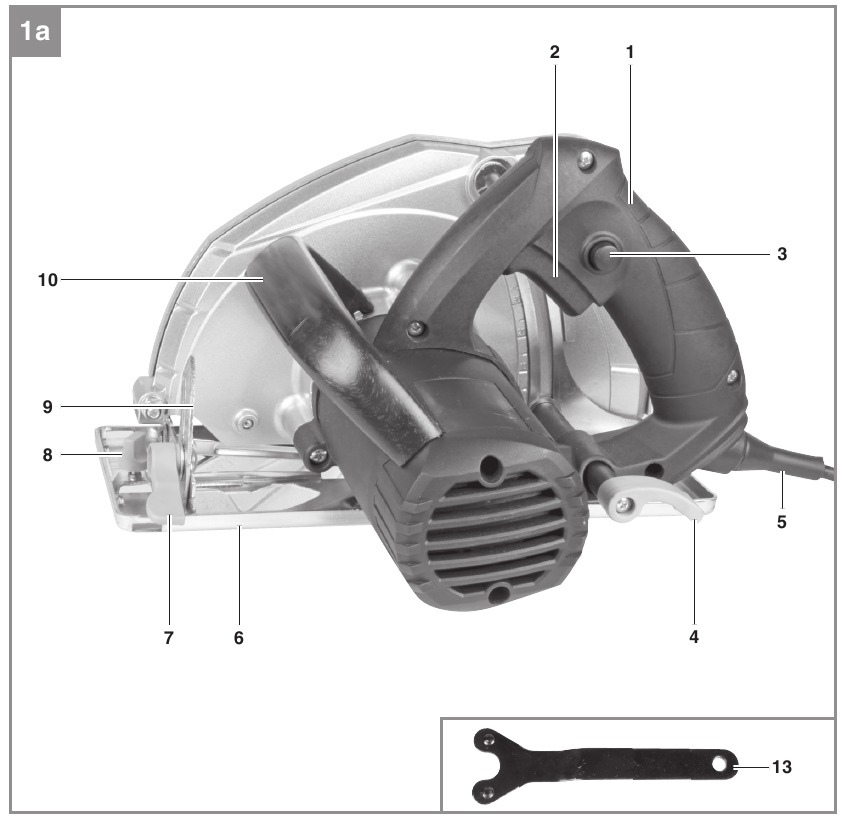

Diseño (Fig. 1a/1b)

1. Mango
2. Interruptor de encendido/apagado (ON/OFF)
3. Botón de bloqueo para el interruptor de encendido/apagado (ON/OFF)
4. Palanca de bloqueo para el ajuste de la profundidad de corte
5. Cable de alimentación
6. Placa base
7. Palanca de bloqueo para el ajuste de la inglete
8. Tornillo de bloqueo para el tope paralelo
9. Escala para el ángulo de inglete
10. Mango adicional
11. Cubierta de protección
12. Hoja de sierra
13. Llave para la hoja de sierra
14. Conexión para el extractor de serrín
15. Palanca para la cubierta de protección abatible
16. Tope paralelo
17. Tornillo para fijar la hoja de sierra
18. Brida
19. Cubierta de protección abatible
20. Divisor

Artículos suministrados
Compruebe que el artículo esté completo tal como se especifica en el volumen de suministro. Si faltan piezas, póngase en contacto con nuestro centro de servicio o con el punto de venta donde realizó la compra, a más tardar, en un plazo de 5 días hábiles después de la compra del producto y previa presentación de un comprobante de compra válido. Consulte también la tabla de garantía en la información de servicio al final de las instrucciones de uso.

• Abra el embalaje y saque el equipo con cuidado.
• Retire el material de embalaje y cualquier embalaje y/o abrazaderas de transporte (si están disponibles).
• Compruebe si se suministran todos los artículos.
• Inspeccione el equipo y los accesorios para detectar daños de transporte.
• Si es posible, conserve el embalaje hasta el final del período de garantía.

El equipo y el material de embalaje no son juguetes. No permita que los niños jueguen con bolsas de plástico, láminas o piezas pequeñas. ¡Existe peligro de tragar o sofocar!

• Sierra circular manual
• Hoja de sierra
• Llave para la hoja de sierra
• Tope paralelo
• Instrucciones de uso originales
• Instrucciones de seguridad

Uso adecuado

La sierra circular manual está diseñada para serrar cortes rectos en madera, materiales de tipo madera y plásticos. Al trabajar, tenga cuidado de no sobrecalentar las puntas de la hoja de sierra y derretir el plástico.
El equipo debe utilizarse únicamente para el propósito previsto. Cualquier otro uso se considera un caso de uso indebido. El usuario / operador y no el fabricante serán responsables de cualquier daño o lesión de cualquier tipo causada como resultado de esto.

4. Datos técnicos

Tensión de red: 230 V ~ 50 Hz
Potencia de entrada: 1400 W
Velocidad en vacío: 5200 min -1
Profundidad de corte a 90°: 66 mm
Profundidad de corte a 45°: 45 mm
Hoja de sierra: Ø 7,5"
Portacuchillas: Ø 1"
Grosor de la hoja: 2.5 mm
Clase de protección: II/
Peso: 4.3 kg

Sonido y vibración
Los valores de sonido y vibración se midieron de acuerdo con la norma EN 60745.

Nivel de presión sonora L_pA: 93.4 dB(A)
Incertidumbre K_pA: 3 dB
Nivel de potencia sonora L_WA: 104.4 dB(A)
Incertidumbre K_WA: 3 dB

Use protectores para los oídos.
El impacto del ruido puede causar daños auditivos.
Valores totales de vibración (suma vectorial de tres direcciones) determinados de acuerdo con la norma EN 60745.

Mango
Valor de emisión de vibraciones a_h = 2.502 m/s²
Incertidumbre K = 1.5 m/s²

Mango adicional
Valor de emisión de vibraciones a_h = 2.242 m/s²
Incertidumbre K = 1.5 m/s²
El valor de vibración especificado se estableció de acuerdo con un método de prueba estandarizado. Puede cambiar según cómo se utilice el equipo eléctrico y puede superar el valor especificado en circunstancias excepcionales.
El valor de vibración especificado se puede utilizar para comparar el equipo con otras herramientas eléctricas.
El valor de vibración especificado se puede utilizar para la evaluación inicial de un efecto nocivo.

Mantenga las emisiones de ruido y las vibraciones al mínimo.

• Utilice únicamente aparatos que estén en perfecto estado de funcionamiento.
• Revise y limpie el aparato con regularidad.
• Adapte su estilo de trabajo al aparato.
• No sobrecargue el aparato.
• Haga revisar el aparato siempre que sea necesario.
• Apague el aparato cuando no esté en uso.
• Use guantes de protección.

Riesgos residuales
Incluso si utiliza esta herramienta eléctrica de acuerdo con las instrucciones, no se pueden descartar ciertos riesgos residuales. Los siguientes peligros pueden surgir en relación con la construcción y el diseño del equipo:

1. Daño pulmonar si no se utiliza una mascarilla antipolvo protectora adecuada.
2. Daño auditivo si no se utiliza una protección auditiva adecuada.
3. Daño a la salud causado por las vibraciones mano-brazo si el equipo se utiliza durante un período prolongado o no se guía y mantiene correctamente.

Antes de poner en marcha el aparato

Antes de conectar el aparato a la red eléctrica, asegúrese de que los datos de la placa de características coinciden con los datos de la red.

Extraiga siempre el enchufe de la red antes de realizar ajustes en el aparato.

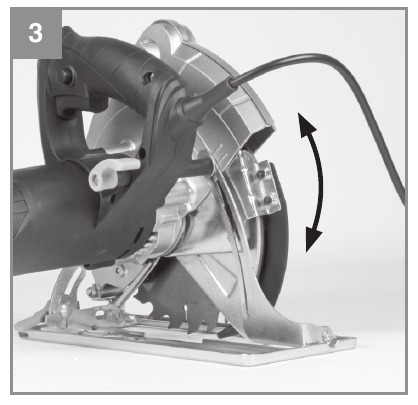

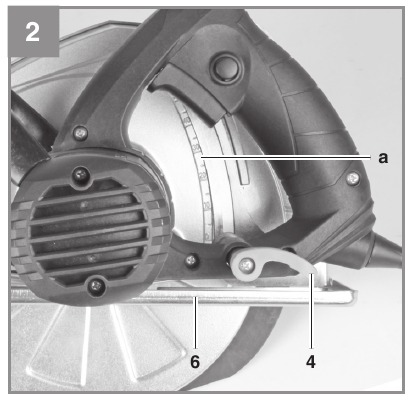

Ajuste de la profundidad de corte (Figura 2/3)

• Suelte la empuñadura de la parte trasera de la cubierta protectora para ajustar la profundidad de corte (4).
• Coloque la placa base de la sierra (6) sobre la superficie de la pieza que desea serrar. Levante la sierra hasta que la hoja de sierra (12) esté a la profundidad de corte necesaria (a).
• Vuelva a apretar la empuñadura para ajustar la profundidad de corte (4). Compruebe que la empuñadura esté bien apretada.

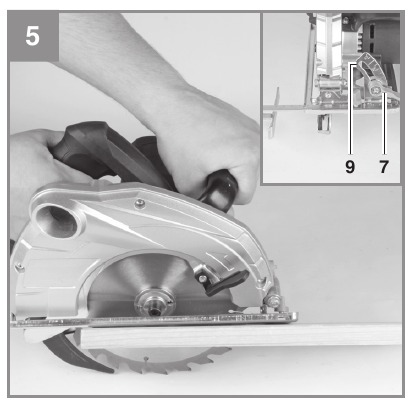

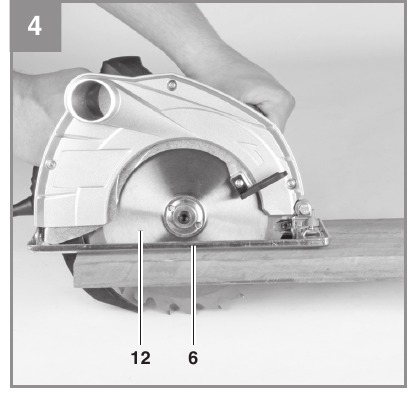

Tope de inglete (Figura 4/5)

• El ángulo estándar preestablecido entre la placa base de la sierra (6) y la hoja de sierra (12) es de 90°. Puede ajustar este ángulo para realizar cortes angulares.
• Suelte la palanca de bloqueo para el ajuste de inglete (7) en la parte delantera de la placa base de la sierra.
• Ahora puede ajustar el ángulo de corte a unos 45°. Esté atento a la escala del ángulo de corte (9) mientras lo hace.
• Vuelva a apretar la palanca de bloqueo para el ajuste de inglete (7). Compruebe que la empuñadura esté bien apretada.

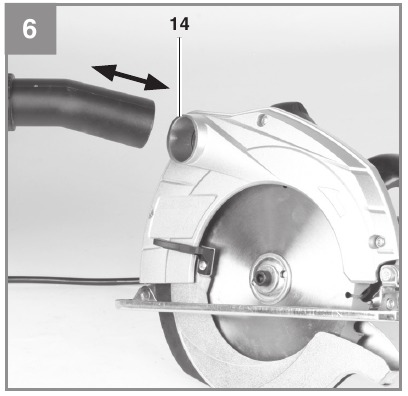

Aspiración de polvo y virutas (Figura 6)

• Conecte un aspirador adecuado al conector de aspiración de virutas (14) suministrado de su sierra circular (aspirador no incluido). Esto proporcionará una excelente aspiración de polvo en la pieza de trabajo. Las ventajas son que protegerá tanto el equipo como su propia salud. Su área de trabajo también estará más limpia y segura.
• El polvo creado al trabajar puede ser peligroso. Consulte la sección titulada "Instrucciones de seguridad".
•
  El aspirador que utilice para el trabajo de aspiración debe ser adecuado para el material de la pieza de trabajo.
• Compruebe que todas las piezas están correctamente conectadas.

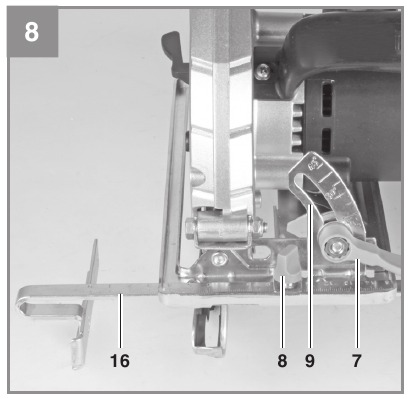

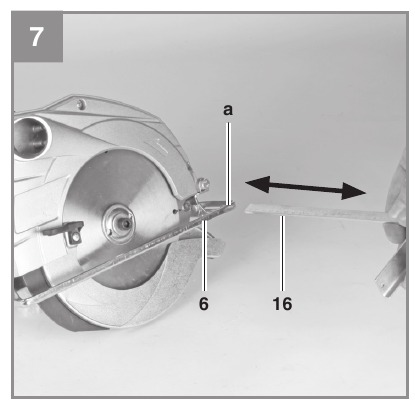

Tope paralelo (Figura 7/8)

• El tope paralelo (16) le permite serrar líneas paralelas.
• Afloje el tornillo de bloqueo para el tope paralelo (8) en la placa base de la sierra (6).
• Para montarlo, deslice el tope paralelo (16) en la guía (a) de la placa base de la sierra (6) (véase la Figura 7)
• Ajuste el espaciado necesario y, a continuación, apriete de nuevo el tornillo de bloqueo (8).
• Utilización del tope paralelo: Coloque el tope paralelo (16) sobre el borde de la pieza de trabajo e inicie el corte.

Realice un corte de prueba en un trozo de madera de desecho

Funcionamiento

Trabajo con la sierra circular manual

• Sujete siempre la sierra circular con firmeza.
• La cubierta protectora oscilante (19) se empuja hacia atrás automáticamente por la pieza de trabajo.
• ¡No utilice la fuerza!
• Empuje hacia delante suave y uniformemente con la sierra circular.
• La pieza de desecho debe estar en el lado derecho de la sierra circular para que la sección ancha del banco de apoyo soporte toda su superficie.
• Si está serrando una línea que se ha dibujado, guíe la sierra circular a lo largo de la muesca correspondiente.
• Sujete firmemente los trozos pequeños de madera antes de serrarlos. Nunca los sujete con la mano.
• Siga siempre las instrucciones de seguridad. Utilice gafas de seguridad.
• No utilice hojas de sierra defectuosas o hojas agrietadas o rotas.
• No utilice bridas / tuercas de brida cuyo orificio sea mayor o menor que los de la hoja de sierra.
• La hoja de sierra no debe ser decelerada a mano ni aplicando presión lateral a la hoja.
• La cubierta protectora oscilante no debe atascarse y debe volver a su posición inicial una vez finalizada la operación.
• Antes de utilizar la máquina, asegúrese de que el equipo de seguridad, como la cubierta protectora oscilante, el divisor, las bridas y los dispositivos de ajuste, están en perfecto estado de funcionamiento y están correctamente ajustados y seguros.
• Puede conectar un sistema de aspiración de polvo adecuado al conector de aspiración de serrín (14). Asegúrese de que la línea del extractor de polvo está conectada de forma segura y correcta.
• La cubierta protectora oscilante móvil no debe fijarse en la cubierta protectora retraída cuando la sierra esté en uso.
• No deben utilizarse hojas de sierra cuyo cuerpo principal sea más grueso o cuyo triscado de los dientes sea más delgado que el grosor del divisor.

¡Extraiga siempre el enchufe de la red antes de realizar cualquier trabajo en la sierra circular!

Utilización de la sierra circular

• Ajuste la profundidad de corte, el ángulo de corte y el tope paralelo (véase la sección Ajuste de la profundidad de corte, Tope de inglete y Tope paralelo)
• Asegúrese de que el interruptor de encendido/apagado (2) no está pulsado. Solo entonces debe conectar el enchufe de la red a una toma de corriente adecuada.
• No encienda la sierra circular hasta que haya colocado una hoja de sierra.
• Coloque la placa base de la sierra sobre la pieza que desea serrar. La hoja de sierra no debe estar en contacto con la pieza de trabajo.
• Sujete la sierra circular con firmeza con ambas manos.

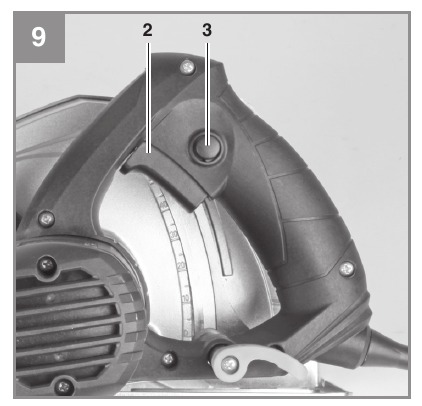

Encendido/apagado (Fig. 9)

Para encender:
Pulse el botón de bloqueo (3) y el interruptor de encendido/apagado (2) al mismo tiempo

• Deje que la hoja de sierra acelere hasta que alcance la velocidad máxima. A continuación, mueva lentamente la hoja de sierra a lo largo de la línea de corte. Solo ejerza una presión suave sobre la hoja de sierra mientras lo hace.

Para apagar:
Suelte el botón de bloqueo y el interruptor de encendido/apagado

• Si suelta la empuñadura, el equipo se apagará automáticamente, lo que significa que no puede funcionar accidentalmente.
• Asegúrese de no cubrir ni bloquear las aberturas de ventilación mientras trabaja con la herramienta.
• No frene la hoja de sierra después de apagarla presionándola lateralmente.
•
  No coloque la máquina hasta que la hoja de sierra se haya detenido por completo.

Realice un corte de prueba en un trozo de madera de desecho

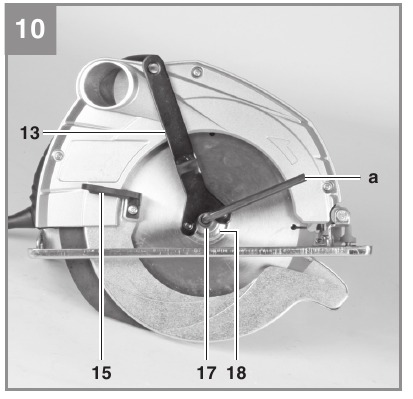

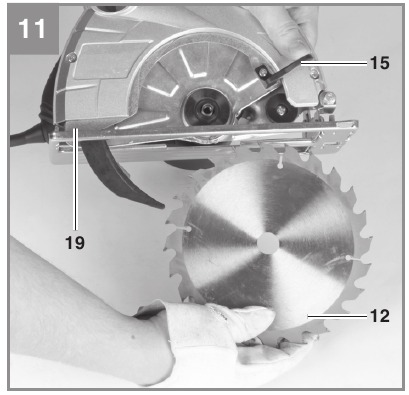

Cambio de la hoja de sierra (Fig. 10/11)



¡Extraiga siempre el enchufe de la red antes de realizar cualquier trabajo en la sierra circular!
Utilice únicamente hojas de sierra que cumplan la norma EN 847-1 y que sean del mismo tipo que la hoja de sierra suministrada con esta sierra circular. Consulte a su distribuidor.

• Empuje hacia atrás y asegure la cubierta protectora oscilante móvil (19) utilizando la palanca para la cubierta protectora oscilante (15).
• Utilice la llave de hoja de sierra (13) para aplicar contrapresión a la brida (18).
• Afloje el tornillo para asegurar la hoja de sierra (17) utilizando la llave Allen (a).
• Retire la brida (18) y la hoja de sierra (12) en dirección descendente.
• Limpie la brida e inserte la nueva hoja de sierra. Preste atención a la dirección de funcionamiento (véase la flecha en la cubierta protectora y la hoja de sierra).
• Apriete el tornillo para asegurar la hoja de sierra (17), compruebe que gira concéntricamente.
• Antes de pulsar el interruptor de encendido/apagado, asegúrese de que la hoja de sierra está correctamente colocada y de que las piezas móviles giran suavemente y los tornillos de sujeción están bien apretados.

Sustitución del cable de alimentación

Si el cable de alimentación de este aparato está dañado, debe ser sustituido por el fabricante o su servicio posventa o por personal igualmente cualificado para evitar peligros.

Limpieza, mantenimiento y pedido de piezas de repuesto

Extraiga siempre el enchufe de la red eléctrica antes de comenzar cualquier trabajo de limpieza.

Limpieza

• Mantenga todos los dispositivos de seguridad, las rejillas de ventilación y la carcasa del motor libres de suciedad y polvo en la medida de lo posible. Limpie el equipo con un paño limpio o sople con aire comprimido a baja presión.
• Le recomendamos que limpie el dispositivo inmediatamente cada vez que haya terminado de usarlo.
• Limpie el equipo con regularidad con un paño húmedo y un poco de jabón suave. No utilice agentes de limpieza ni disolventes; estos podrían atacar las piezas de plástico del equipo. Asegúrese de que no entre agua en el dispositivo. La entrada de agua en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

Escobillas de carbón
En caso de chispas excesivas, haga que las escobillas de carbón sean revisadas únicamente por un electricista cualificado.

Las escobillas de carbón no deben ser reemplazadas por nadie que no sea un electricista cualificado.

Mantenimiento
No hay piezas dentro del equipo que requieran mantenimiento adicional.

Pedido de piezas de repuesto y accesorios
Por favor, proporcione la siguiente información al pedir piezas de repuesto:

• Tipo de unidad
• Número de artículo de la unidad
• Número de identificación de la unidad
• Número de pieza de repuesto de la pieza de repuesto requerida Para obtener nuestros últimos precios e información, visitewww.isc-gmbh.info

  ¡Consejo! Para obtener buenos resultados, recomendamos accesorios de alta calidad de !
  www.kwb.eu
  welcome@kwb.eu

Almacenamiento

Guarde el equipo y los accesorios en un lugar oscuro y seco a una temperatura superior a la de congelación. La temperatura ideal de almacenamiento es entre 5 y 30°C. Guarde la herramienta eléctrica en su embalaje original.
La reimpresión o reproducción por cualquier otro medio, en su totalidad o en parte, de la documentación y los documentos que acompañan a los productos está permitida solo con el consentimiento expreso de iSC GmbH.
Sujeto a cambios técnicos

Información de servicio

Contamos con socios de servicio competentes en todos los países que figuran en el certificado de garantía, cuyos datos de contacto también se pueden encontrar en el certificado de garantía. Estos socios le ayudarán con todas las solicitudes de servicio, como reparaciones, pedidos de piezas de repuesto y de desgaste o la compra de consumibles.
Tenga en cuenta que las siguientes piezas de este producto están sujetas al desgaste normal o natural y que, por lo tanto, también se requieren las siguientes piezas para su uso como consumibles.

* ¡No necesariamente incluido en el volumen de suministro!
En caso de defectos o fallos, registre el problema en Internet en www.isc-gmbh.info. Asegúrese de proporcionar una descripción precisa del problema y responda a las siguientes preguntas en todos los casos:

• ¿Funcionaba el equipo o estaba defectuoso desde el principio?
• ¿Notó algo (síntoma o defecto) antes del fallo?
• ¿Qué mal funcionamiento tiene el equipo en su opinión (síntoma principal)? Describa este mal funcionamiento.
