Manual de Behringer OVERDRIVE/DISTORTION OD300
Introducción

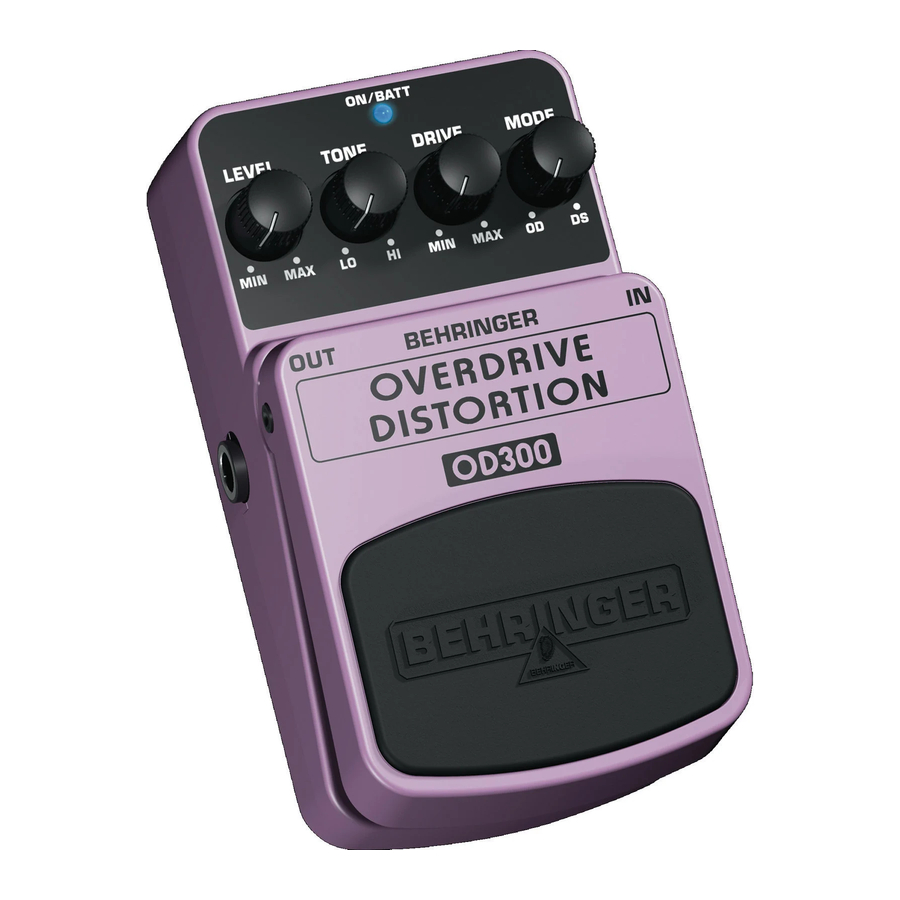

Gracias por demostrar su confianza en nosotros al comprar el BEHRINGER OVERDRIVE DISTORTION OD300. Este pedal de efectos es ideal para guitarras eléctricas. Gracias a sus características de alto rendimiento, puede crear overdrive, distorsión o una combinación de ambos efectos de última generación.

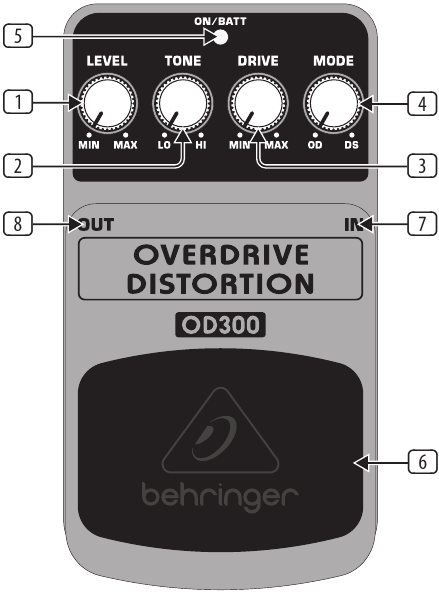

Controles
- El control LEVEL ajusta el nivel de salida.
- El control TONE le permite dar forma a su sonido general.
- El control DRIVE ajusta la intensidad del efecto de overdrive/distorsión.
- Utilice el control MODE para ajustar el equilibrio entre el efecto de overdrive y el de distorsión. En la posición más a la izquierda se obtiene un efecto de overdrive puro y en la posición más a la derecha se obtiene una distorsión pura.
- El LED ON/BATT se ilumina cuando el efecto está activado. También sirve como indicador del nivel de batería.
- Utilice el interruptor de pedal para activar/desactivar el efecto.
- Utilice este conector TS IN de ¼" para conectar el cable del instrumento.
- El conector TS OUT de ¼" envía la señal a su amplificador.
Utilice la conexión DC IN en la parte frontal de la unidad para conectar una fuente de alimentación de 9 V (no incluida).
El COMPARTIMENTO DE LA BATERÍA está situado debajo de la cubierta del pedal. Para instalar o reemplazar la batería de 9 V, presione las bisagras con un bolígrafo y retire la cubierta del pedal. Tenga cuidado de no rayar la unidad.
- El OD300 no tiene interruptor de encendido/apagado. Tan pronto como inserte el conector en el conector de entrada, el OD300 comienza a funcionar. Cuando no utilice el OD300, retire el conector del conector de entrada. Esto prolonga la vida útil de la batería.
El NÚMERO DE SERIE se encuentra en la parte inferior.
Especificaciones
| In | |
| Conector | ¼" TS |
| Impedancia | 500 kΩ |
| Out | |
| Conector | ¼" TS |
| Impedancia | 1 kΩ |
| Fuente de alimentación | |
| 9 V⎓, 100 mA regulada | |
| BEHRINGER PSU-SB | |
| USA/Canadá | 120 V~, 60 Hz |
| China/Corea | 220 V~, 50 Hz |
| Reino Unido/Australia | 240 V~, 50 Hz |
| Europa | 230 V~, 50 Hz |
| Japón | 100 V~, 50 - 60 Hz |
| Conector de alimentación | Conector de CC de 2 mm, centro negativo |
| Batería | Tipo 6LR61 de 9 V |
| Consumo de energía | 30 mA |
| Físico/Peso | |
| Dimensiones (alto x ancho x profundo) | aprox. 2 1/8 x 2 3/4 x 4 4/5" aprox. 54 x 70 x 123 mm |
| Peso | aprox. 0.73 lbs/0.33 kg |
BEHRINGER se esfuerza constantemente por mantener los más altos estándares profesionales. Como resultado de estos esfuerzos, se pueden realizar modificaciones de vez en cuando a los productos existentes sin previo aviso. Las especificaciones y la apariencia pueden, por lo tanto, diferir de las que se enumeran o se muestran.
Instrucciones de seguridad
No lo utilice cerca del agua ni lo instale cerca de fuentes de calor. Utilice únicamente accesorios/complementos autorizados. No repare el producto usted mismo. Póngase en contacto con nuestro personal de servicio cualificado para el servicio o las reparaciones, especialmente cuando el cable o el enchufe de la fuente de alimentación estén dañados.
Por favor, registre su nuevo equipo BEHRINGER justo después de su compra visitando http://behringer.com y lea atentamente los términos y condiciones de nuestra garantía.
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Behringer OVERDRIVE/DISTORTION OD300
