Manual del BEHRINGER CHROMATIC TUNER TU300
Introducción
Este afinador compacto para guitarra y bajo proporciona 7 modos de afinación diferentes. Gracias a su pantalla LED de 7 segmentos e indicadores LED de 11 puntos, ofrece una gran visibilidad, especialmente en entornos oscuros.

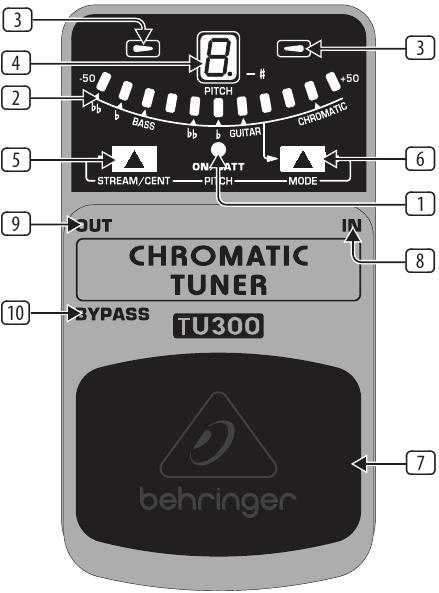

Controles
- El LED ON/BATT se ilumina cuando el afinador está activado. También sirve como indicador del nivel de batería.
- Este medidor LED indica en qué grado el tono del instrumento se desvía del tono de referencia.
- Estos LED de flecha amarillos se iluminan cuando la nota tocada está por debajo o por encima del tono. Ambos LED se iluminarán cuando el tono sea correcto.
- La pantalla LED de 7 segmentos indica el número de cuerda (cuerda E alta: "1", cuerda B: "2", etc.) de la cuerda rasgueada de su instrumento, si el TU300 se utiliza en uno de los modos de guitarra o bajo. En el modo cromático, muestra el nombre de la nota. Los semitonos se muestran mediante el LED de punto decimal ("#") en la pantalla.
- Pulse el botón STREAM/CENT para cambiar entre los modos de visualización LED.
- Pulse el botón MODE para seleccionar el modo de afinación.
- Utilice el pedal para activar/desactivar el afinador.
- Conecte su guitarra o bajo al conector TS IN de ¼".
- Conecte su amplificador u otra pedalera al conector TS OUT de ¼". Cuando el afinador está activado (pedal pulsado), la salida se silencia. De esta forma, puede afinar su guitarra o bajo en silencio.
- El conector TS BYPASS de ¼" siempre envía una señal a su amplificador independientemente de la posición del pedal.
Utilice la conexión DC IN en el lado derecho de la unidad para conectar una fuente de alimentación de 9 V (no incluida).
El COMPARTIMENTO DE LA BATERÍA se encuentra debajo de la cubierta del pedal. Para instalar o reemplazar la batería de 9 V, presione las bisagras con un bolígrafo y retire la cubierta del pedal. Tenga cuidado de no rayar la unidad.
El TU300 se alimenta tan pronto como se inserta un enchufe en la ENTRADA. La batería se "desconecta" cuando se retira el enchufe. Por esta razón, el TU300 no tiene interruptor de encendido/apagado. Para prolongar la vida útil de la batería, desconecte siempre la entrada cuando la unidad no esté en uso.
El NÚMERO DE SERIE se encuentra en la parte inferior.
Garantía
Por favor, registre su nuevo equipo BEHRINGER justo después de su compra visitando http://behringer.com.
Especificaciones
| Entrada | |
| Conector | ¼ " TS |
| Impedancia | 500 kΩ |
| Salida | |
| Conector | ¼ " TS |
| Impedancia | 1 kΩ |
| Bypass | |
| Conector | ¼ " TS |
| Impedancia | 1 kΩ |
| Fuente de alimentación | |
9 V  , 100 mA regulada | |
| BEHRINGER PSU-SB | |
| EE. UU./Canadá | 120 V~, 60 Hz |
| China/Corea | 220 V~, 50 Hz |
| Reino Unido/Australia | 240 V~, 50 Hz |
| Europa | 230 V~, 50 Hz |
| Japón | 100 V~, 50 - 60 Hz |
| Conector de alimentación | Conector de CC de 2 mm, centro negativo |
| Batería | 9 V tipo 6LR61 |
| Consumo de energía | 70 mA |
| Físico/Peso | |
| Dimensiones (Al x An x Pr) | aprox. 54 x 70 x 123 mm (2.1 x 2.8 x 4.8") |
| Peso | aprox. 0.33 kg (0.7 lbs) |
BEHRINGER se esfuerza constantemente por mantener los más altos estándares profesionales. Como resultado de estos esfuerzos, se pueden realizar modificaciones de vez en cuando a los productos existentes sin previo aviso. Las especificaciones y la apariencia pueden, por lo tanto, diferir de las enumeradas o mostradas.
Instrucciones de seguridad
No lo use cerca del agua ni lo instale cerca de fuentes de calor. Utilice únicamente accesorios/complementos autorizados. No repare el producto usted mismo. Póngase en contacto con nuestro personal de servicio cualificado para el servicio o las reparaciones, especialmente cuando el cable o el enchufe de la fuente de alimentación estén dañados.
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual del BEHRINGER CHROMATIC TUNER TU300
