Introducción

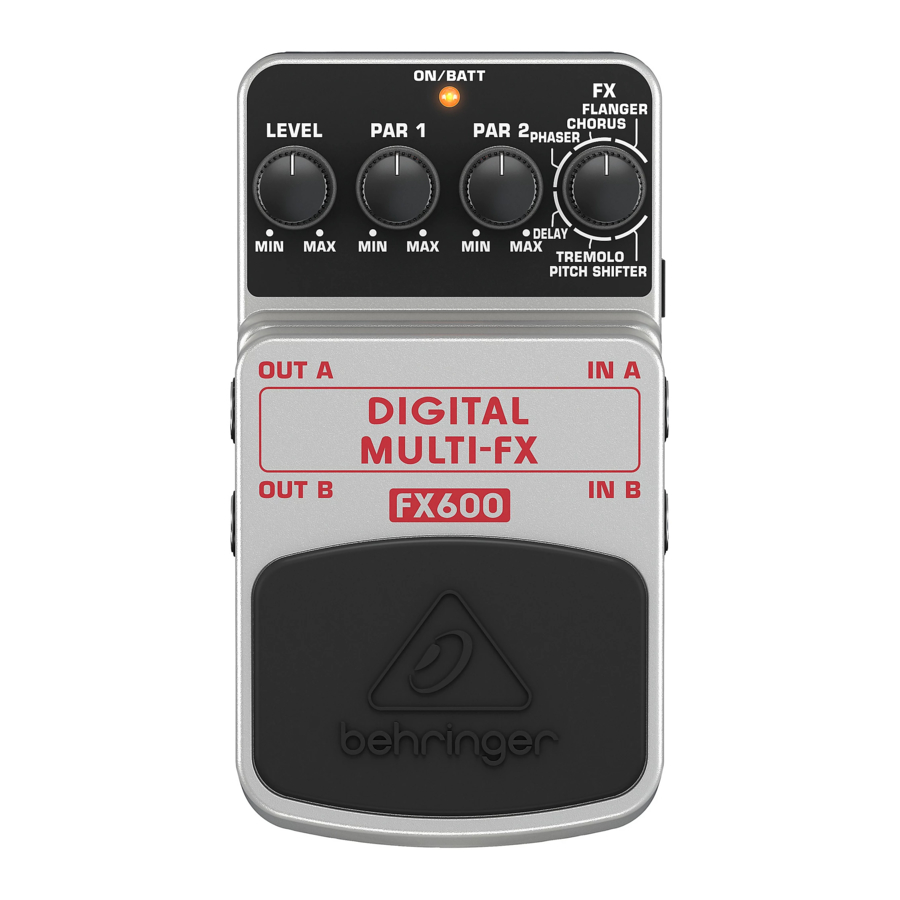

Gracias por depositar su confianza en nosotros al adquirir el BEHRINGER DIGITAL MULTI-FX FX600.
Este pedal multiefectos digital definitivo ofrece efectos estéreo de alta resolución de 24 bits, incluyendo Flanger, Chorus, Phaser, Delay, Tremolo y Pitch Shifter. Gracias a su extenso control de tono, además del ajuste multifuncional adicional de los parámetros, tendrá a su disposición un montón de sonidos interesantes para afrontar cualquier situación.

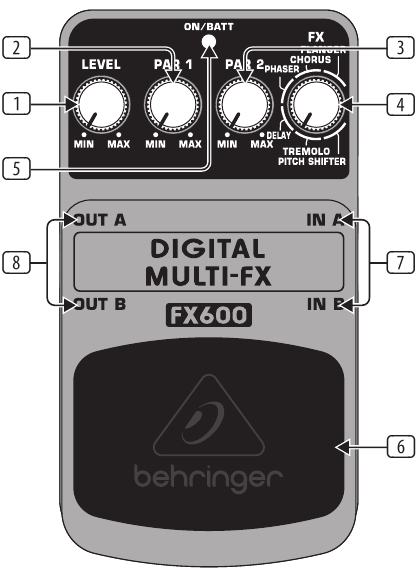

Controles
- El control LEVEL ajusta el nivel de salida.
- y 3. Los controles PAR 1 y 2 tienen diferentes funciones dependiendo del efecto elegido.
FX Función del control PAR 1 Chorus Velocidad de los efectos Flanger Velocidad de los efectos Phaser Velocidad de los efectos Delay Tiempo de retardo Tremolo Velocidad de los efectos Pitch Shifter Detune (ligero desplazamiento para un sonido más grueso) FX Función del control PAR 2 Chorus Profundidad de los efectos Flanger Profundidad de los efectos Phaser Profundidad de los efectos Delay Realimentación del retardo Tremolo Forma (forma de onda LFO) Pitch Shifter Semitono (intervalo de tono)
- El control FX le permite elegir entre seis efectos de modulación diferentes:
CHORUS: Este efecto desafina ligeramente la señal original. Se crea un efecto de desafinación muy agradable en conexión con la variación de tono.
FLANGER: Originalmente, el efecto flanger se generaba con dos grabadoras que funcionaban de forma síncrona. La misma señal de audio se grababa en ambas máquinas. Si se ponía un dedo en la bobina izquierda de una de las máquinas, la bobina y la velocidad de reproducción se ralentizaban. El retardo generado provoca un desplazamiento de fase de las señales.
PHASER: Con el phaser, se añade una segunda señal desfasada a la señal de audio original. El sonido resultante es más grueso y, sobre todo, más vivo.
PITCH SHIFTER: El pitch shifter desafina ligeramente la señal de audio.
TREMOLO: El efecto de trémolo se consigue mediante la modulación periódica del nivel de la señal de entrada. Esto da como resultado un cambio continuo de nivel bajo a alto que proporciona un carácter de sonido tembloroso y trémulo.
DELAY: Un retardo de la señal de entrada con varias repeticiones. - El LED ON/BATT se ilumina cuando el efecto está activado. También sirve como indicador del nivel de batería.
- Utilice el pedal para activar/desactivar el efecto.
- Utilice los dos conectores TS de 1/4" IN A e IN B para conectar una señal de entrada estéreo. Para uso mono, simplemente conéctelo a IN A.
- Los dos conectores TS de 1/4" OUT A y OUT B envían la señal a su amplificador. Utilice ambos conectores si desea conseguir un efecto estéreo completo. Para uso mono, simplemente conéctelo a OUT A.
Utilice la conexión DC IN en la parte frontal de la unidad para conectar una fuente de alimentación de 9 V (no incluida).
El COMPARTIMENTO DE LA BATERÍA está situado debajo de la tapa del pedal. Para instalar o sustituir la batería de 9 V, presione las bisagras con un bolígrafo y retire la tapa del pedal. Tenga cuidado de no rayar la unidad.
- El FX600 no tiene interruptor de encendido/apagado. Tan pronto como inserte el conector en el conector de entrada, el FX600 comienza a funcionar. Cuando no utilice el FX600, retire el conector del conector de entrada. Esto prolonga la vida útil de la batería.
El NÚMERO DE SERIE se encuentra en la parte inferior.
Especificaciones
| In A | ||
| Conector | TS de 1/4" | |
| Impedancia | 500 kΩ | |
| Impedancia mono | 250 kΩ | |
| In B | ||
| Conector | TS de 1/4" | |
| Impedancia | 500 kΩ | |
| Out A | ||
| Conector | TS de 1/4" | |
| Impedancia | 1 kΩ | |
| Out B | ||
| Conector | TS de 1/4" | |
| Impedancia | 1 kΩ | |
| Fuente de alimentación | ||
| 9 V⎓, 1,7 A regulada | ||
| BEHRINGER PSU-HSB ALL | USA/Canada | 120 V~, 60 Hz |
| China/Korea | 220 V~, 50 Hz | |
| U.K./Australia | 240 V~, 50 Hz | |
| Europe | 230 V~, 50 Hz | |
| Japan | 100 V~, 50 - 60 Hz | |
| Conector de alimentación | Conector de CC de 2 mm, centro negativo | |
| Batería | Tipo 6LR61 de 9 V | |
| Consumo de energía | 130 mA | |
| Físico/Peso | ||
| Dimensiones (alto x ancho x profundidad) | aprox. 2 1/8 x 2 3/4 x 4 4/5" aprox. 54 x 70 x 123 mm | |
| Peso | aprox. 0,73 lbs/0,33 kg | |
BEHRINGER se esfuerza constantemente por mantener los más altos estándares profesionales. Como resultado de estos esfuerzos, se pueden realizar modificaciones de vez en cuando a los productos existentes sin previo aviso. Las especificaciones y la apariencia pueden, por lo tanto, diferir de las enumeradas o mostradas.
Instrucciones de seguridad
No lo utilice cerca del agua ni lo instale cerca de fuentes de calor. Utilice únicamente los accesorios autorizados. No repare el producto usted mismo. Póngase en contacto con nuestro personal de servicio cualificado para el servicio o las reparaciones, especialmente cuando el cable de alimentación o el enchufe estén dañados.
