Manual del TP-Link Omada EAP650

Nota: El EAP650 se utiliza como ejemplo en toda la guía. Las imágenes pueden diferir de su producto real.

Descripción general del hardware

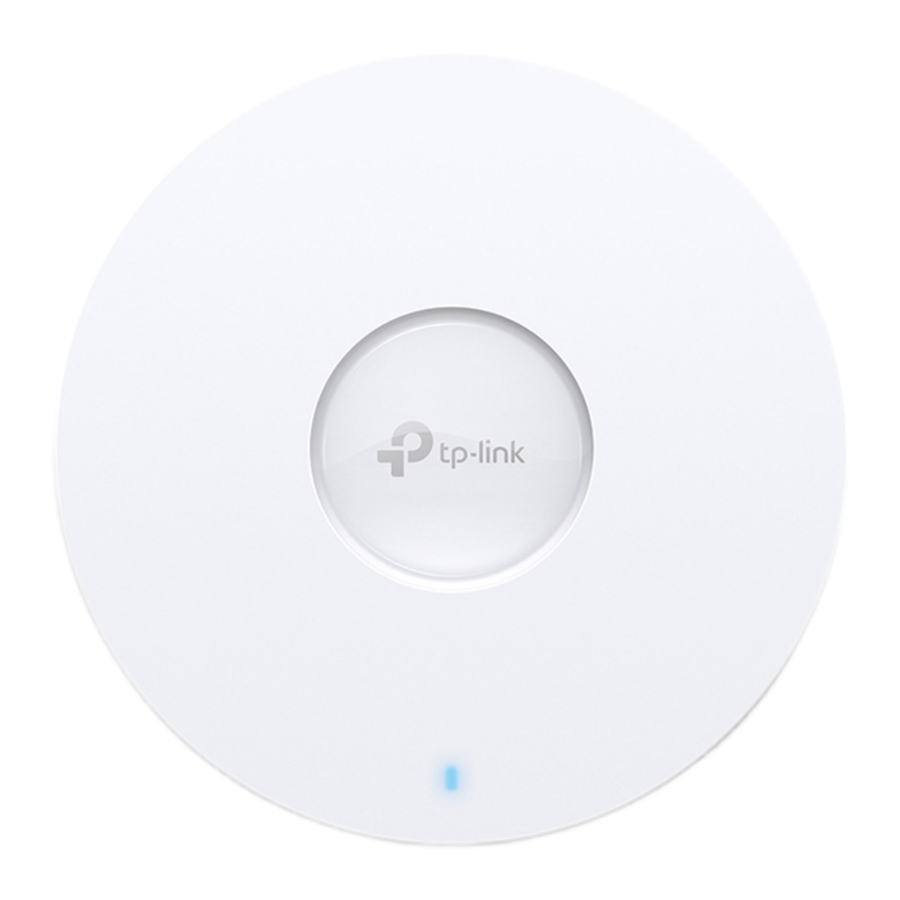

Panel frontal

Indicador LED
Azul fijo: Funcionando normalmente/Inicializando. Para EAPs con LED de dos colores: Alimentación normal
Naranja fijo: Para EAPs con LED de dos colores: Alimentación baja
Apagado: Funcionando de forma anormal/Apagado/LED apagado.
Parpadeo:

• Parpadea dos veces: La inicialización ha finalizado.
• Parpadea rápidamente: El EAP se está reiniciando o el controlador Omada está localizando el dispositivo*.
• Parpadea una vez por segundo: El EAP se está actualizando.
• Encendido fijo con breve apagado: El EAP está en estado aislado.

* Cuando la función Locate (Localizar) se activa en el controlador Omada, el LED parpadeará rápidamente durante 10 minutos para ayudarle a localizar e identificar el dispositivo. Puede desactivar esta función manualmente para evitar que el dispositivo parpadee.

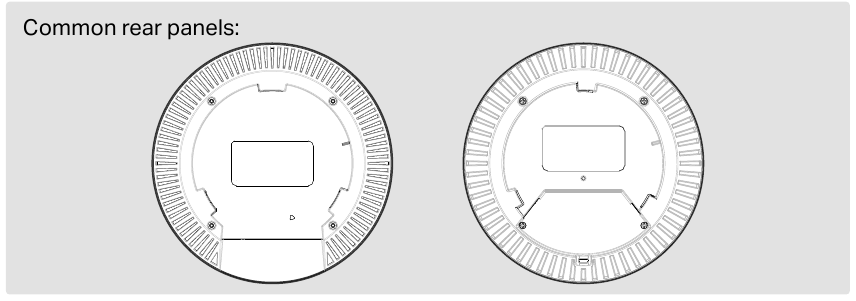

Panel trasero

RESET
Con el dispositivo encendido, mantenga pulsado el botón durante unos 5 segundos hasta que el LED parpadee rápidamente y, a continuación, suelte el botón. El dispositivo restaurará su configuración de fábrica.

Puerto Ethernet: ETH (PoE)
Conéctelo a una pasarela/router o a un conmutador para transmitir datos, o a un PSE (equipo de alimentación), como un conmutador PoE, tanto para la transmisión de datos como para la alimentación a través de Ethernet (PoE) mediante un cable Ethernet.

Notas:

1. Para EAPs con puerto de 10 Gbps, si utiliza un cable Cat 5E, el enlace de 10 Gbps del puerto Ethernet es inferior a 55 m. Para lograr una mayor distancia de transmisión, utilice un cable Cat 6A apantallado.
2. Para productos ultradelgados con espacio limitado para puertos Ethernet, los cables de red Cat 7 y Cat 8 pueden ser incompatibles debido a la falta de un diseño de hebilla estándar.

Puerto de alimentación
Conecte a una toma de corriente eléctrica estándar a través de un adaptador de corriente para alimentar el EAP.

Nota: El adaptador de corriente no está incluido en el contenido del paquete de ciertos modelos. Para más detalles, consulte las especificaciones del producto o la hoja de datos. Para las especificaciones de la fuente de alimentación, consulte la etiqueta del producto.

Instalación del hardware

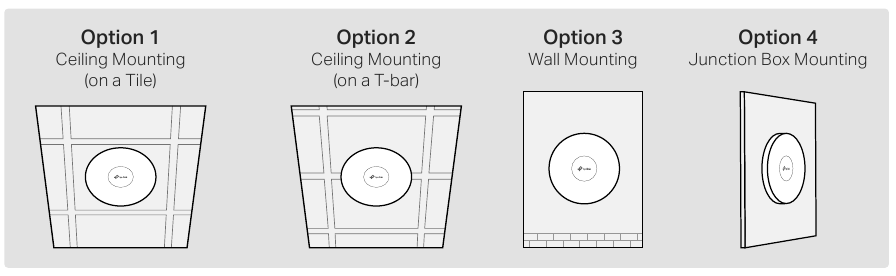

El EAP se puede montar en el techo, en la pared o en una caja de conexiones utilizando los accesorios del paquete. Elija una opción de montaje a continuación.

Nota: Este producto requiere la disipación de calor a través del soporte metálico durante su uso. Tenga cuidado de no tocar el soporte metálico durante la disipación del calor.

Opción 1: Montaje en el techo (en una baldosa)
Nota: Asegúrese de que la baldosa del techo sea más grande que el EAP.

1. Retire una baldosa del techo.

2. Coloque el soporte de montaje en el centro de la baldosa del techo. Marque las posiciones de los orificios para los tornillos y el orificio para el cable Ethernet y, a continuación, taladre los orificios en las posiciones marcadas.

3. Fije el soporte de montaje a la baldosa del techo con tornillos de cabeza troncocónica, arandelas y tuercas de mariposa.

4. Pase el cable Ethernet por el orificio y vuelva a colocar la baldosa del techo en su sitio.

5. Conecte el cable Ethernet al puerto Ethernet del EAP. Conecte el EAP al soporte de montaje y, a continuación, gírelo hasta que encaje en su sitio.


Opción 2: Montaje en el techo (en un perfil en T)

1. Retire las baldosas del techo junto a un perfil en T.

2. Retire el tornillo de montaje y afloje los tornillos de fijación de cada soporte de perfil en T.

3. Coloque los soportes de perfil en T contra el perfil en T y gírelos en el sentido de las agujas del reloj. Apriete los tornillos de fijación.

4. Fije el soporte de montaje a los soportes de perfil en T con los tornillos de montaje.

5. Pase el cable Ethernet por el orificio cuadrado para cables del soporte de montaje. Vuelva a colocar las baldosas del techo en su sitio.

6. Conecte el cable Ethernet al puerto Ethernet del EAP. Conecte el EAP al soporte de montaje y, a continuación, gírelo hasta que encaje en su sitio.


Opción 3: Montaje en la pared

1. Si el cable Ethernet pasa a través de la pared, coloque el soporte de montaje debajo del orificio del cable. Marque las posiciones de los orificios para los tornillos y, a continuación, taladre los orificios en las posiciones marcadas.

2. Inserte los tacos de pared de plástico en los orificios.

3. Fije el soporte de montaje a la pared introduciendo los tornillos autorroscantes en los tacos. Asegúrese de que los hombros del soporte de montaje queden en el exterior.

4. Conecte el cable Ethernet al puerto Ethernet del EAP.

5. Conecte el EAP al soporte de montaje y, a continuación, gírelo hasta que encaje en su sitio.


Información de seguridad

• Mantenga el dispositivo alejado del agua, el fuego, la humedad o los entornos calientes.
• No intente desmontar, reparar ni modificar el dispositivo. Si necesita servicio, póngase en contacto con nosotros.
• No utilice el dispositivo donde no se permitan dispositivos inalámbricos.
• No utilice un cargador o un cable USB dañados para cargar el dispositivo.
• No utilice otros cargadores que no sean los recomendados.
• El adaptador debe instalarse cerca del equipo y debe ser fácilmente accesible.
• El EAP solo se puede alimentar con un adaptador de alimentación o un dispositivo PSE (como un conmutador PoE) que cumpla con la Clase 2 de fuente de alimentación (PS2) o la Fuente de alimentación limitada (LPS) de la norma IEC 62368-1.

Opción 4: Montaje en caja de conexiones
Prepare los cables y la caja de conexiones con antelación. Asegúrese de que los orificios de montaje se alinean con su caja de conexiones.

1. Pase los cables por el orificio cuadrado para cables del soporte de montaje y fije el soporte de montaje a la caja de conexiones con tornillos.

2. Conecte el cable Ethernet al puerto Ethernet del EAP.

3. Conecte el EAP al soporte de montaje y, a continuación, gírelo hasta que encaje en su sitio.


Fuente de alimentación

Encienda el EAP mediante un adaptador de corriente o un dispositivo PSE (como un switch PoE).

Opción 1: A través de un switch PoE
Conecte el EAP a un switch PoE mediante un cable Ethernet.

Nota: Para obtener información sobre las especificaciones de la fuente de alimentación PoE, consulte la etiqueta del producto.

Opción 2: A través del adaptador de corriente
Conecte el EAP a una toma de corriente eléctrica estándar a través de un adaptador de corriente.

Nota: El adaptador de corriente no está incluido en el contenido del paquete de ciertos modelos. Para obtener más información, consulte las especificaciones del producto o la hoja de datos. Para obtener información sobre las especificaciones de la fuente de alimentación, consulte la etiqueta del producto.

Por la presente, TP-Link declara que el dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las directivas 2014/53/UE, 2009/125/CE, 2011 /65/UE y (UE) 2015/863.

La declaración de conformidad original de la UE se puede encontrar en https://www.tp-link.com/en/support/ce/

Por la presente, TP-Link declara que el dispositivo cumple con los requisitos esenciales y otras disposiciones relevantes de las Regulaciones de equipos de radio de 2017.

La declaración de conformidad original del Reino Unido se puede encontrar en https://www.tp-link.com/support/ukca/

Configuración del software

Opción 1: Modo independiente
Configure y gestione los EAP por separado en la página web independiente (https://tplinkeap.net).

Nota: La página web independiente del EAP es inaccesible mientras el EAP está gestionado por un controlador.

Escanear la guía de inicio rápido del EAP independiente

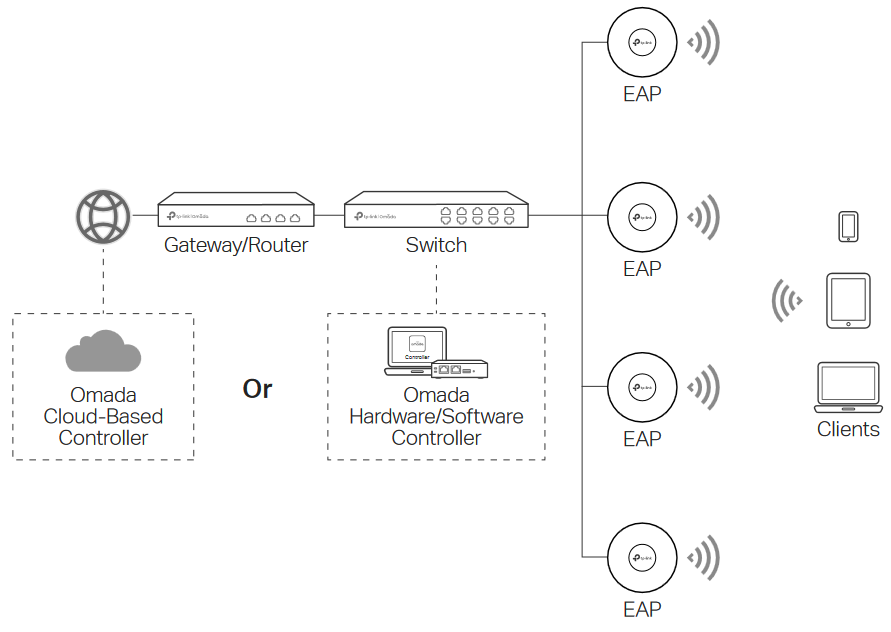

Opción 2: Modo controlador
Configure y gestione los EAP (y otros dispositivos Omada) en lotes en un controlador Omada.

Escanear la guía de inicio rápido del controlador Omada

Para obtener más información sobre las configuraciones, consulte las guías del usuario del controlador y los EAP. Las guías se pueden encontrar en el centro de descargas de nuestro sitio web oficial: https://www.tp-link.com/support/download/?type=smb

Aplicación Omada

Con la aplicación TP-Link Omada, puede acceder y administrar sus dispositivos Omada en un sitio local o de forma remota con un toque en su teléfono. Puede descargar e instalar la aplicación TP-Link Omada desde la App Store o Google Play.

or

Para hacer preguntas, encontrar respuestas y comunicarse con los usuarios o ingenieros de TP-Link, visite https://community.tp-link.com/business para unirse a la comunidad de TP-Link.

Para obtener soporte técnico, la guía del usuario y otra información, visite https://www.tp-link.com/support/?type=smb, o simplemente escanee el código QR.
