Descripción general del hardware

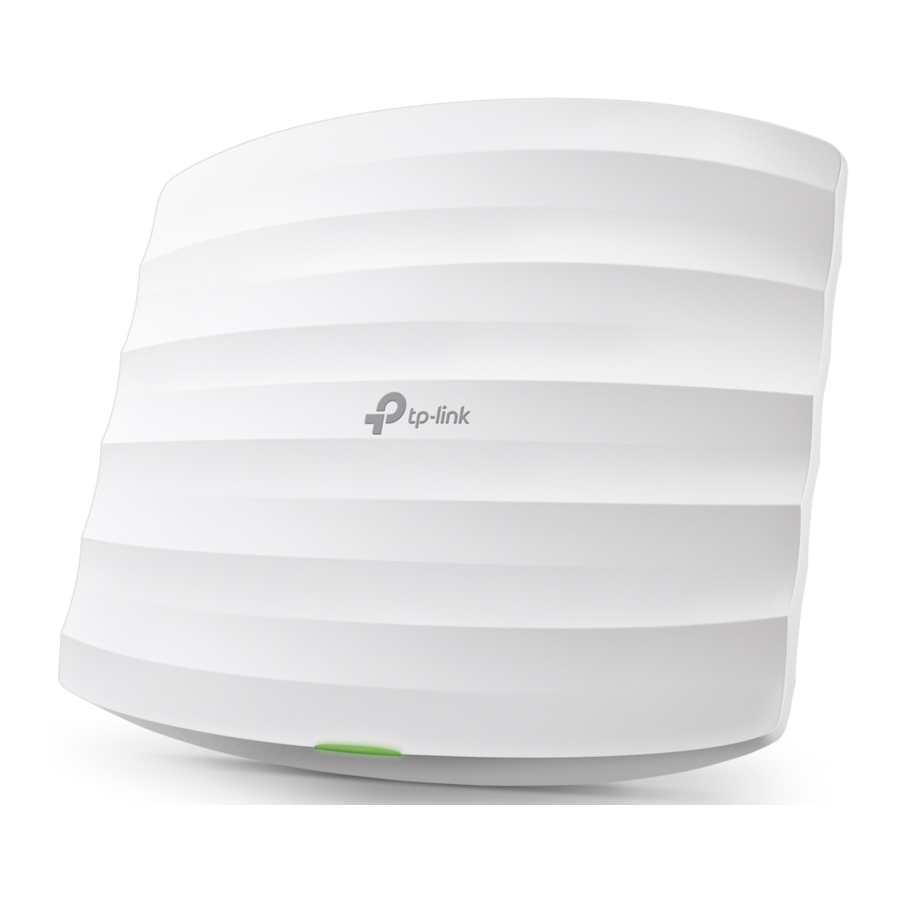

Panel frontal

Indicador LED

Verde fijo: El dispositivo se está inicializando o funcionando correctamente.
Verde parpadeando lentamente: El dispositivo está en un estado aislado.
Amarillo parpadeando: El dispositivo está funcionando de forma anómala.
Amarillo y verde parpadeando: El dispositivo se está actualizando. No desconecte ni apague el dispositivo.
Amarillo y verde parpadeando rápidamente: El dispositivo se está restableciendo a su configuración predeterminada de fábrica.

Panel posterior

RESET
Con el dispositivo encendido, mantenga pulsado el botón durante unos 5 segundos hasta que el LED parpadee rápidamente en amarillo y luego en verde, y luego suelte el botón. El dispositivo se restaurará a la configuración predeterminada de fábrica.

ETH1 (PoE)
El puerto se utiliza para conectar al puerto PoE del adaptador PoE (no incluido) o a un PSE (equipo de fuente de alimentación), como un switch PoE, tanto para la transmisión de datos como para la alimentación a través de Ethernet (PoE) a través de un cable Ethernet.

ETH2
El puerto es un puerto Gigabit Ethernet utilizado para la conexión en puente.

Instalación del hardware

El EAP se puede montar en el techo o en la pared. Elija un método de montaje según sus necesidades. Siga los pasos siguientes para la instalación adecuada.

Opción 1: Montaje en el techo

Opción 1: Montaje en el techo

Nota: Asegúrese de que la placa del techo sea más grande que el EAP.

Retire la placa del techo.
Coloque el soporte de montaje en el centro de la placa del techo. Marque tres posiciones para los orificios de los tornillos y una posición para el orificio del cable Ethernet. Taladre los orificios para los tornillos y un orificio para el cable Ethernet en las posiciones marcadas.
Fije el soporte de montaje a la placa del techo utilizando tornillos de cabeza plana, arandelas y tuercas de mariposa, como se muestra a la izquierda.
Pase el cable Ethernet por el orificio y vuelva a colocar la placa del techo en su sitio.
Conecte el cable Ethernet al puerto ETHERNET. Fije el EAP al soporte de montaje alineando la marca de flecha en el EAP con la marca de flecha en el soporte de montaje y, a continuación, gire el EAP hasta que encaje en su sitio, como se muestra a la izquierda.

Opción 2: Montaje en la pared

Opción 2: Montaje en la pared

Nota: Por razones de seguridad, no se recomienda instalar el EAP con la rejilla hacia abajo.

Si el cable Ethernet pasa a través de la pared, puede colocar el soporte de montaje para que el cable pase a través del orificio de fijación.
Marque tres posiciones para los orificios de los tornillos y, a continuación, taladre los orificios en las posiciones marcadas.
Inserte los tacos de pared de plástico en los orificios.
Fije el soporte de montaje a la pared introduciendo los tornillos autorroscantes en los tacos. Asegúrese de que los hombros del soporte de montaje estén en el exterior.
Conecte el cable Ethernet al puerto Ethernet del EAP.
Fije el EAP al soporte de montaje alineando la marca de flecha en el EAP con la marca de flecha en el soporte de montaje y, a continuación, gire el EAP hasta que encaje en su sitio, como se muestra a la izquierda.

Consejo:
Para retirar el EAP del soporte de montaje, inserte un clip en la ranura de seguridad para liberar la lengüeta de bloqueo y gire el EAP hasta que se separe del soporte de montaje, como se muestra a continuación.

Fuente de alimentación

El EAP se puede alimentar a través de un adaptador de corriente o un PSE (como un switch PoE) que cumpla con la Clase 2 de fuente de alimentación (PS2) o la fuente de alimentación limitada (LPS) de la norma IEC 62368-1.

Opción 1: A través de un switch PoE

Conecte un cable Ethernet desde el switch PoE al puerto Ethernet (ETH1).

Opción 2: A través de un adaptador PoE (no incluido*)

*Para EAP245 (paquetes de 5), los adaptadores POE se venden por separado.

Conecte el cable Ethernet desde el puerto Ethernet (ETH1) del dispositivo EAP al puerto PoE del adaptador PoE proporcionado.
Conecte un cable Ethernet desde su LAN al puerto LAN del adaptador PoE.
Conecte el cable de alimentación a la toma de corriente del adaptador. Conecte el otro extremo del cable de alimentación a una toma de corriente eléctrica estándar.

Configuración del software

Elija uno de los siguientes métodos para configurar sus EAP:

Método 1: Modo autónomo
Para configurar y gestionar los EAP por separado (conveniente para una red pequeña con solo unos pocos dispositivos)
Método 2: Modo Controlador
Para configurar y gestionar los EAP por lotes en una plataforma central, concretamente el controlador Omada.

Método 1: Modo autónomo

Nota:

Antes de empezar, asegúrese de encender y conectar sus dispositivos según la figura de la topología.
Se requiere un servidor DHCP (normalmente una puerta de enlace/router con la función DHCP habilitada) para asignar direcciones IP a los EAP y a los clientes de su red local.

A través de la aplicación Omada

Descargue la aplicación TP-Link Omada en su dispositivo móvil.
Puede ser App Store

o Google Play:

Escanee la aplicación Omada:

Descargue la aplicación Omada

Conecte su dispositivo móvil al EAP utilizando el SSID predeterminado que aparece en la etiqueta de la parte inferior del producto.
Inicie la aplicación Omada, vaya a la página Standalone Mode > EAPs (Modo autónomo > EAPs) y espere a que aparezca el EAP. Pulse en el EAP para configurarlo.

La aplicación Omada está diseñada para ayudarle a configurar rápidamente los ajustes comunes. Si desea configurar ajustes avanzados, utilice la página web de su EAP o el modo Controlador.

A través del navegador web

Conéctese de forma inalámbrica utilizando el SSID predeterminado que aparece en la etiqueta de la parte inferior del producto.
Inicie un navegador web e introduzca https://tplinkeap.net en la barra de direcciones. Utilice admin tanto para el nombre de usuario como para la contraseña para iniciar sesión.
Configure un nuevo nombre de usuario y contraseña para una gestión segura. Modifique los parámetros inalámbricos y vuelva a conectar sus dispositivos inalámbricos a la nueva red inalámbrica.

Para configurar otros EAP, conecte su dispositivo al EAP mediante el SSID predeterminado correspondiente y repita los pasos indicados anteriormente. Puede configurar algunas funciones básicas en el modo autónomo. Si desea configurar funciones avanzadas, utilice el modo Controlador.

Método 2: Modo Controlador

Elija uno de los dos tipos siguientes de controlador Omada:

Tipo 1: Controlador de software Omada

En un PC con sistema operativo Windows o Linux, descargue el controlador de software Omada desde https://www.tp-link.com/support/download/omada-software-controller/. A continuación, ejecute el archivo y siga el asistente para instalar e iniciar el controlador de software Omada.

Para gestionar sus dispositivos, el controlador de software Omada debe seguir ejecutándose en su ordenador.

Tipo 2: Controlador de hardware Omada

El controlador de hardware Omada es una buena alternativa si no tiene un PC de repuesto para mantener en funcionamiento el controlador de software Omada en la red. Debe adquirirse adicionalmente.

Para obtener más información, consulte la guía de instalación del controlador de hardware.

Nota:

Antes de empezar, asegúrese de encender y conectar sus dispositivos según la figura de la topología.
Se requiere un servidor DHCP (normalmente una puerta de enlace/router con la función DHCP habilitada) para asignar direcciones IP a los EAP y a los clientes de su red local.
El controlador Omada debe tener acceso a la red de sus dispositivos Omada (la puerta de enlace/router, el switch y los EAP) para poder encontrarlos, adoptarlos y gestionarlos.

A través de la aplicación Omada

Descargue la aplicación TP-Link Omada en su dispositivo móvil.
Puede descargarse desde App Store

o Google Play:

o escanee la aplicación Omada

Descargue la aplicación Omada

Inicie su aplicación Omada y configure el controlador en un sitio local o remoto.
- Gestión local
  1. Conecte su dispositivo móvil al EAP utilizando el SSID predeterminado que aparece en la etiqueta de la parte inferior del producto.
  2. Inicie la aplicación Omada y vaya a Local Access (Acceso local), pulse el botón + en la esquina superior derecha para añadir el controlador. A continuación, puede iniciar el controlador para adoptar y gestionar los dispositivos.
- Gestión remota
  Nota: Antes de empezar, asegúrese de que tanto su controlador como su dispositivo móvil pueden acceder a Internet.

Para el controlador de software Omada
1. Asegúrese de que Cloud Access (Acceso a la nube) está habilitado en su controlador y de que este se ha vinculado con su ID de TP-Link.
2. Inicie la aplicación Omada e inicie sesión con su ID de TP-Link. A continuación, vaya a Cloud Access (Acceso a la nube). Aparecerá una lista de los controladores que se han vinculado con su ID de TP-Link. A continuación, puede iniciar el controlador para adoptar y gestionar los dispositivos.
Para el controlador de hardware Omada
1. Asegúrese de que Cloud Access (Acceso a la nube) está habilitado en su controlador. De forma predeterminada, Cloud Access (Acceso a la nube) está habilitado. Asegúrese de que el LED de la nube parpadea lentamente.
2. Inicie la aplicación Omada e inicie sesión con su ID de TP-Link. A continuación, vaya a Cloud Access (Acceso a la nube). Pulse el botón + en la parte superior derecha para añadir su controlador. A continuación, puede iniciar el controlador para adoptar y gestionar los dispositivos.

A través del navegador web

Abra la página web del controlador Omada.
- Para el controlador de software Omada
  Inicie el controlador de software Omada en su PC. Tras el proceso de iniciación, el controlador abre automáticamente su página web. Si no es así, haga clic en Launch a Browser to Manage the Network (Iniciar un navegador para gestionar la red).
- Para el controlador de hardware Omada
  Como el controlador de hardware Omada obtiene su dirección IP del servidor DHCP de la puerta de enlace/router, no conocemos su dirección IP explícitamente. Sin embargo, podemos averiguarla en la lista de clientes DHCP de la puerta de enlace/router.
  1. Primero debe encontrar la dirección IP de la puerta de enlace/router. Abra la línea de comandos en su PC e introduzca ipconfig. En la lista de resultados, busque la Default Gateway (Puerta de enlace predeterminada), que también es la dirección IP de la puerta de enlace/router.
  2. Inicie un navegador web e introduzca la dirección IP de la puerta de enlace/router. Inicie sesión en la página web de la puerta de enlace/router; tanto el nombre de usuario como la contraseña son admin de forma predeterminada. A continuación, vaya a Network > LAN > DHCP Client List (Red > LAN > Lista de clientes DHCP) para encontrar la dirección IP de su controlador según su dirección MAC.
  3. Introduzca la dirección IP de su controlador en la barra de direcciones para abrir su página web.
En la página web del controlador Omada, siga el asistente para completar la configuración rápida.
Tras la configuración rápida, aparece la página de inicio de sesión. Introduzca el nombre de usuario y la contraseña que ha creado y haga clic en Log in (Iniciar sesión). A continuación, puede iniciar el controlador para adoptar y gestionar los dispositivos.
(Para la gestión remota) Puede acceder y gestionar su controlador de forma remota a través del servicio en la nube de Omada.

Nota: Antes de empezar, asegúrese de que tanto su controlador como su PC pueden acceder a Internet.

Para el controlador de software Omada
1. Asegúrese de que Cloud Access (Acceso a la nube) está habilitado en su controlador y de que este se ha vinculado con su ID de TP-Link. En la página web del controlador Omada, vaya a Settings > Cloud Access (Ajustes > Acceso a la nube) para habilitar el acceso a la nube y vincular su ID de TP-Link. Si lo ha configurado en la configuración rápida, omita este paso.
2. Inicie un navegador web e introduzca https://omada.tplinkcloud.com en la barra de direcciones. Introduzca su ID de TP-Link y su contraseña para iniciar sesión. Aparecerá una lista de los controladores que se han vinculado con su ID de TP-Link. A continuación, puede iniciar el controlador para adoptar y gestionar los dispositivos.
Para el controlador de hardware Omada
1. Asegúrese de que Cloud Access (Acceso a la nube) está habilitado en su controlador. De forma predeterminada, Cloud Access (Acceso a la nube) está habilitado. Asegúrese de que el LED de la nube parpadea lentamente.
2. Inicie un navegador web e introduzca https://omada.tplinkcloud.com en la barra de direcciones. Introduzca su ID de TP-Link y su contraseña para iniciar sesión. Haga clic en + Add Controller (+ Añadir controlador) y elija Hardware Controller (Controlador de hardware) para añadir su controlador. A continuación, puede iniciar el controlador para adoptar y gestionar los dispositivos.

Para obtener información detallada sobre las configuraciones, consulte las guías de usuario del controlador y de los EAP. Las guías se pueden encontrar en el centro de descargas de nuestro sitio web oficial: https://www.tp-link.com/support/download/?type=smb.

Para hacer preguntas, encontrar respuestas y comunicarse con los usuarios o ingenieros de TP-Link, visite https://community.tp-link.com/business para unirse a la comunidad de TP-Link.

Para obtener soporte técnico, la guía del usuario y otra información, visite https://www.tp-link.com/support/?type=smb o simplemente escanee el código QR.

Configuración con vídeos

Visite https://www.tp-link.com/support/setup-video/?type=smb o escanee el código QR para buscar el vídeo de configuración del modelo de su producto:

Nota: La imagen puede diferir del producto real.

Información de seguridad

Mantenga el dispositivo alejado del agua, el fuego, la humedad o los entornos calurosos.
No intente desmontar, reparar ni modificar el dispositivo. Si necesita servicio técnico, póngase en contacto con nosotros.
No utilice el dispositivo donde no se permitan los dispositivos inalámbricos.
No utilice un cargador o cable USB dañados para cargar el dispositivo.
No utilice otros cargadores que no sean los recomendados.
El adaptador debe instalarse cerca del equipo y debe ser fácilmente accesible.
El enchufe del cable de alimentación se utiliza como dispositivo de desconexión. La toma de corriente debe ser fácilmente accesible.
