Manual de EINHELL TE-DH 32

INSTRUCCIONES DE SEGURIDAD

Lea las instrucciones de uso para reducir el riesgo de consulta

Lleve protectores auditivos. El impacto del ruido puede causar daños en el oído.

Lleve una mascarilla. El polvo que es perjudicial para la salud se puede generar al trabajar en madera y otros materiales. ¡Nunca utilice el dispositivo para trabajar en materiales que contengan amianto!

Lleve gafas de seguridad. Las chispas generadas durante el trabajo o las astillas, virutas y polvo emitidos por el dispositivo pueden causar pérdida de visión.

Al utilizar el equipo, se deben observar algunas precauciones de seguridad para evitar lesiones y daños. Lea detenidamente todas las instrucciones de uso y las normas de seguridad. Guarde este manual en un lugar seguro, de modo que la información esté disponible en todo momento. Si entrega el equipo a otra persona, entréguele también estas instrucciones de uso y normas de seguridad. No podemos aceptar ninguna responsabilidad por daños o accidentes que se produzcan debido a la falta de seguimiento de estas instrucciones y las instrucciones de seguridad.

Normas de seguridad

La información de seguridad correspondiente se puede encontrar en el folleto adjunto.

Lea toda la información de seguridad, las instrucciones, las ilustraciones y los datos técnicos proporcionados en esta herramienta eléctrica o con ella. El incumplimiento de las siguientes instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves.
Guarde toda la información de seguridad y las instrucciones en un lugar seguro para futuras consultas.

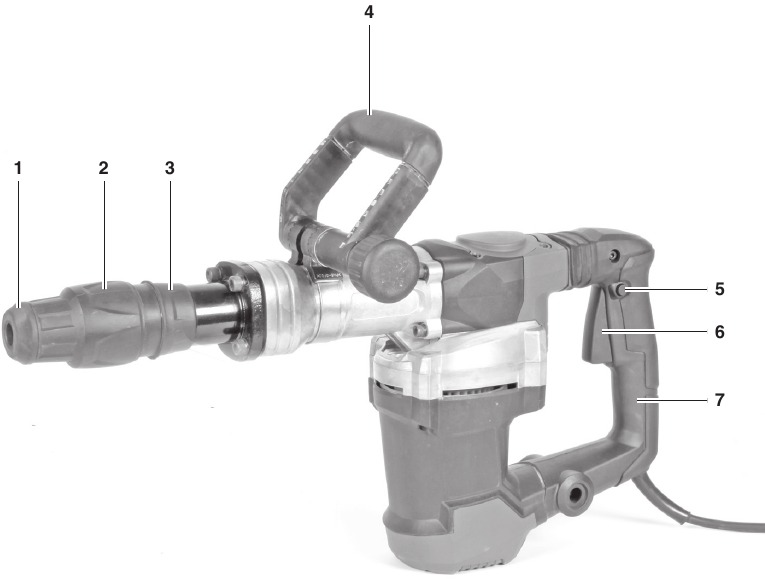

Diseño y artículos suministrados

Diseño

(Fig. 1)

1. Protección contra el polvo
2. Manguito de bloqueo
3. Bloqueo del cincel
4. Empuñadura adicional
5. Bloqueo del interruptor de encendido/apagado
6. Interruptor de encendido/apagado
7. Empuñadura

Artículos suministrados

Compruebe que el artículo esté completo tal como se especifica en el alcance de la entrega. Si faltan piezas, póngase en contacto con nuestro centro de servicio o con el punto de venta donde realizó su compra, a más tardar, dentro de los 5 días hábiles posteriores a la compra del producto y previa presentación de un comprobante de compra válido.

• Abra el embalaje y extraiga el equipo con cuidado.
• Retire el material de embalaje y cualquier embalaje y/o abrazaderas de transporte (si están disponibles).
• Compruebe si se suministran todos los artículos.
• Inspeccione el equipo y los accesorios para detectar daños de transporte.
• Si es posible, conserve el embalaje hasta el final del período de garantía.

El equipo y el material de embalaje no son juguetes. No permita que los niños jueguen con bolsas de plástico, láminas o piezas pequeñas. ¡Existe peligro de tragar o asfixiarse!

• Martillo de demolición
• Empuñadura adicional
• Instrucciones de uso originales
• Instrucciones de seguridad

Uso adecuado

Esta máquina está diseñada para trabajos pesados de demolición y cincelado utilizando el cincel adecuado.

El equipo debe utilizarse únicamente para el propósito prescrito. Cualquier otro uso se considera un caso de uso indebido. El usuario / operador y no el fabricante serán responsables de cualquier daño o lesión de cualquier tipo causada como resultado de esto.

Tenga en cuenta que nuestro equipo no ha sido diseñado para su uso en aplicaciones comerciales, comerciales o industriales. Nuestra garantía quedará anulada si la máquina se utiliza en empresas comerciales, comerciales o industriales o para fines equivalentes.

Datos técnicos

Tensión de red: 230-240 V ~ 50 Hz
Potencia de entrada: 1500 W
Tasa de soplado: 1900 rpm
Clase de protección: II/
Peso: 10,6 kg

Sonido y vibración
Los valores de sonido y vibración se midieron de acuerdo con la norma EN 62841.

Nivel de presión sonora L_pA. 95,9 dB(A)
Incertidumbre K_pA.3 dB
Nivel de potencia sonora L_WA 105 dB(A)
Incertidumbre K_WA.3 dB

Lleve protectores auditivos.
El impacto del ruido puede causar daños en el oído.
Valores totales de vibración (suma vectorial de tres direcciones) determinados de acuerdo con la norma EN 62841.

Cincelado
Valor de emisión de vibraciones
a_h = 18,083 m/s²
Incertidumbre K = 1,5 m/s²

Los niveles de emisión de vibraciones indicados y los valores de emisión de ruido indicados se midieron de acuerdo con un conjunto de criterios estandarizados y se pueden utilizar para comparar una herramienta eléctrica con otra.

Los niveles de emisión de vibraciones indicados y los valores de emisión de ruido indicados también se pueden utilizar para realizar una evaluación inicial de la exposición.

Los niveles de emisión de vibraciones y ruido pueden variar del nivel especificado durante el uso real, dependiendo de la forma en que se utilice la herramienta eléctrica, especialmente el tipo de pieza de trabajo para la que se utilice.

Mantenga las emisiones de ruido y las vibraciones al mínimo.

• Utilice solo aparatos que estén en perfecto estado de funcionamiento.
• Revise y limpie el aparato con regularidad.
• Adapte su estilo de trabajo para que se adapte al aparato.
• No sobrecargue el aparato.
• Haga revisar el aparato siempre que sea necesario.
• Apague el aparato cuando no esté en uso.
• Lleve guantes protectores.

Riesgos residuales
Incluso si utiliza esta herramienta eléctrica de acuerdo con las instrucciones, no se pueden descartar ciertos riesgos residuales. Los siguientes peligros pueden surgir en relación con la construcción y el diseño del equipo:

1. Daños en los pulmones si no se utiliza una mascarilla protectora contra el polvo adecuada.
2. Daños en el oído si no se utiliza una protección auditiva adecuada.
3. Daños a la salud causados por las vibraciones mano-brazo si el equipo se utiliza durante un período prolongado o no se guía y mantiene correctamente.

Antes de encender el equipo

Antes de conectar el equipo a la red eléctrica, asegúrese de que los datos de la placa de características sean idénticos a los datos de la red.

Siempre desconecte el enchufe antes de realizar ajustes en el equipo.

Compruebe el punto de perforación para detectar cables eléctricos, tuberías de gas y agua ocultos utilizando un detector de cables/tuberías.

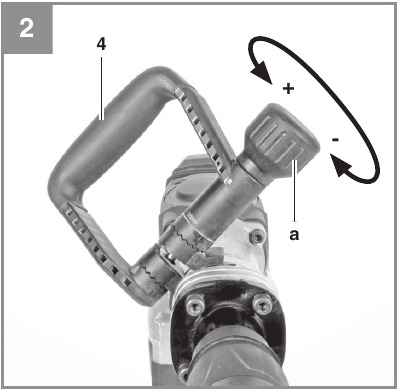

Empuñadura adicional

(Fig. 2)

Por razones de seguridad, solo debe utilizar el martillo de demolición con la empuñadura adicional. La empuñadura adicional (4) le permite lograr una mejor estabilidad mientras utiliza el martillo de demolición. La empuñadura adicional (4) se puede girar a cualquier posición requerida. Deshaga el tornillo (a) girándolo en la dirección "+". Ahora gire la empuñadura adicional (4) a la posición de trabajo más cómoda para usted y luego apriete el tornillo (a) nuevamente girándolo en la dirección "-".

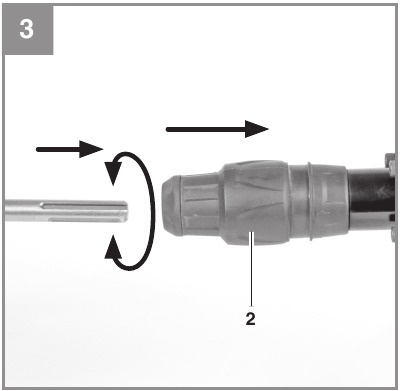

Inserción de la herramienta

(Fig. 3)

• Limpie la herramienta antes de insertarla y aplique una fina capa de grasa para brocas al eje de la herramienta.
• Tire hacia atrás y mantenga presionado el manguito de bloqueo (2).
• Inserte la herramienta libre de polvo en el montaje de la herramienta hasta donde llegue mientras la gira. La herramienta se bloqueará automáticamente.
• Compruebe que esté bien fijado tirando de la herramienta.

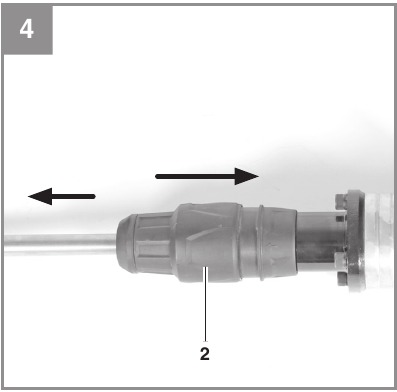

Extracción de la herramienta

(Fig. 4)

Tire hacia atrás y mantenga presionado el manguito de bloqueo (2) y retire la herramienta.

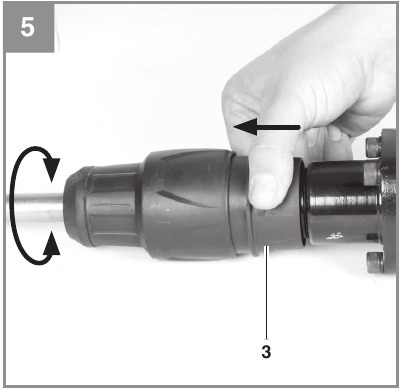

Bloqueo del cincel

(Fig. 5 Elemento 3)

Cuando se presiona el bloqueo del cincel (3), puede girar el cincel insertado a la posición requerida.

• Presione el bloqueo del cincel (3) hacia el cincel insertado.
• Mientras mantiene presionado el bloqueo del cincel (3), gire el cincel a la posición requerida.
• Suelte el bloqueo del cincel nuevamente.

Nota:
Gire el cincel para comprobar si está bien asentado.

Funcionamiento

Para evitar peligros, la máquina solo debe sujetarse con las dos empuñaduras (1/3). De lo contrario, puede sufrir una descarga eléctrica si cincela los cables.

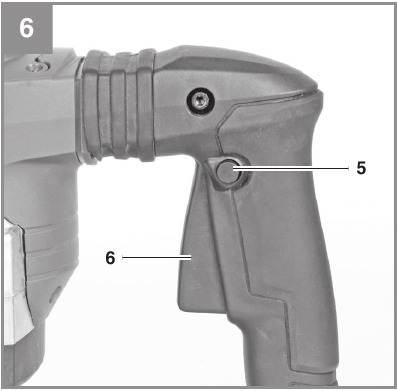

Encendido y apagado

(Fig. 6)

Encendido: Pulse el interruptor de encendido/apagado (6)

Funcionamiento continuo:
Asegure el interruptor de encendido/apagado (6) con el bloqueo del interruptor de encendido/apagado (5).

Apagado:
Pulse brevemente el interruptor de encendido/apagado (6) o suéltelo.

Consejos prácticos

Afilado de herramientas de cincel

Solo obtendrá buenos resultados si utiliza cinceles afilados. Por lo tanto, debe afilar los cinceles rápidamente para asegurarse de que produzcan buenos resultados y proporcionen una larga vida útil.

¡Aviso!
Solo necesita una ligera presión de contacto para cincelar. Una presión de contacto excesiva ejercerá una tensión innecesaria en el motor. Revise los cinceles a intervalos regulares. Afile o reemplace los cinceles desafilados.

Sustitución del cable de alimentación

Si el cable de alimentación de este equipo está dañado, debe ser reemplazado por el fabricante o su servicio postventa o personal igualmente capacitado para evitar peligros.

Limpieza, mantenimiento y pedido de piezas de repuesto

Siempre desconecte el enchufe de la red eléctrica antes de comenzar cualquier trabajo de limpieza.

Limpieza

• Mantenga todos los dispositivos de seguridad, las rejillas de ventilación y la carcasa del motor libres de suciedad y polvo en la medida de lo posible. Limpie el equipo con un paño limpio o sóplelo con aire comprimido a baja presión.
• Recomendamos que limpie el dispositivo inmediatamente cada vez que haya terminado de usarlo.
• Limpie el equipo regularmente con un paño húmedo y un poco de jabón suave. No utilice agentes de limpieza ni disolventes; estos podrían atacar las piezas de plástico del equipo. Asegúrese de que no pueda filtrarse agua en el dispositivo. La entrada de agua en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

Escobillas de carbón

En caso de chispas excesivas, haga que un electricista calificado revise las escobillas de carbón únicamente.

Las escobillas de carbón no deben ser reemplazadas por nadie más que por un electricista calificado.

Mantenimiento

No hay piezas dentro del equipo que requieran mantenimiento adicional.

Pedido de piezas de repuesto

Proporcione la siguiente información al solicitar piezas de repuesto:

• Tipo de unidad
• Número de artículo de la unidad
• Número de ID de la unidad
• Número de pieza de repuesto de la pieza de repuesto requerida

Para conocer nuestros últimos precios e información, visite www.Einhell-Service.com

Almacenamiento

Guarde el equipo y los accesorios en un lugar oscuro y seco a una temperatura superior a la de congelación. La temperatura de almacenamiento ideal es entre 5 y 30 °C. Guarde la herramienta eléctrica en su embalaje original.

Información de servicio

Contamos con socios de servicio competentes en todos los países mencionados en el certificado de garantía, cuyos datos de contacto también se pueden encontrar en el certificado de garantía. Estos socios le ayudarán con todas las solicitudes de servicio, como reparaciones, pedidos de piezas de repuesto y desgaste o la compra de consumibles.

Tenga en cuenta que las siguientes partes de este producto están sujetas a un desgaste normal o natural y que, por lo tanto, las siguientes partes también se requieren para su uso como consumibles.

* No necesariamente incluido en el alcance de la entrega!

En caso de defectos o fallas, registre el problema en Internet en www.Einhell-Service.com. Asegúrese de proporcionar una descripción precisa del problema y responda las siguientes preguntas en todos los casos:

• ¿El equipo funcionó o era defectuoso desde el principio?
• ¿Notó algo (síntoma o defecto) antes de la falla?
• ¿Qué mal funcionamiento tiene el equipo en su opinión (síntoma principal)? Describa este mal funcionamiento.
