Manual de Roborock Qrevo Edge QX0VIM

Descripción general del producto

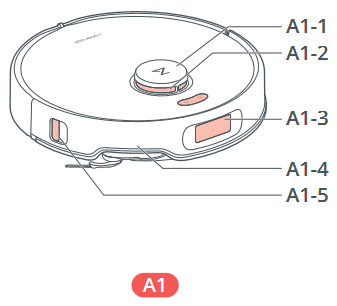

Robot (Vista superior)

—Encendido/Limpieza

• Mantenga pulsado para encender o apagar el robot
• Pulse para iniciar la limpieza

—Luz indicadora de encendido

• Blanco: Nivel de batería 15%
• Rojo: Nivel de batería < 15%
• Parpadeo: Cargando o iniciando
• Rojo parpadeante: Error
• Azul parpadeante: Visualización remota
• Azul parpadeante lento: Esperando conexión WiFi
• Azul parpadeante rápido: Conectando
• Azul fijo: Asistente de voz funcionando/WiFi conectado

—Base

• Robot no está en la base: Pulse para iniciar el acoplamiento/Mantenga pulsado para iniciar la limpieza puntual
• Robot en la base: Pulse para iniciar el vaciado/Mantenga pulsado para lavar los paños de la mopa

Nota: Pulse cualquier botón para pausar un robot en funcionamiento.

A1-1—Micrófonos

A1-2—Parachoques vertical

A1-3—Sensor LiDAR

A1-4—Luz de relleno LED

A1-5—Localizador de la base

A1-6—Sensor de reconocimiento de obstáculos Reactive AI

A1-7—Parachoques A1-8—Sensor de pared

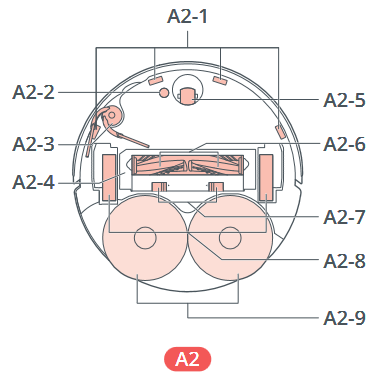

Robot (Vista inferior)

A2-1—Sensores de desnivel

A2-2—Sensor de alfombras

A2-3—Cepillo lateral

A2-4—Cubierta del cepillo principal

A2-5—Rueda omnidireccional

A2-6—Cepillos principales

A2-7—Cierres de la cubierta del cepillo principal

A2-8—Ruedas principales

A2-9—Paños de mopa A3

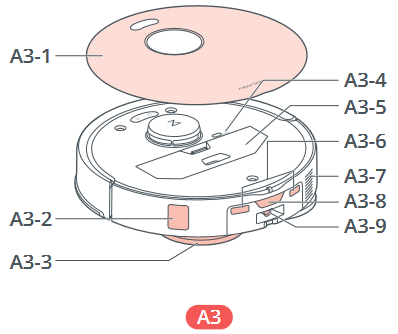

Robot (Tapa superior extraída)

A3-1—Tapa superior magnética

A3-2—Entrada de succión

A3-3—Módulos de mopa de elevación y rotación automáticas

A3-4—Botón de reinicio

A3-5—Cubo de basura

A3-6—Contactos de carga

A3-7—Salidas de aire

A3-8—Sensor de comunicación

A3-9—Puerto de autorrellenado

A3-10—Botón de posicionamiento

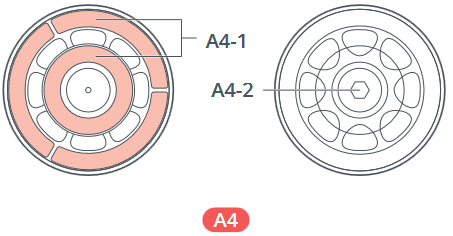

Soporte del paño de la mopa

A4-1—Almohadillas de velcro

A4-2—Eje de la mopa

Nota: Asegure los paños de la mopa planos en su lugar.

Paño de la mopa

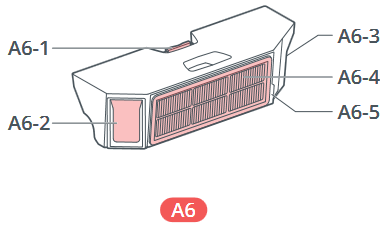

Cubo de basura

A6-1—Cierre del cubo de basura

A6-2—Entrada de succión

A6-3—Entrada de aire

A6-4—Filtro lavable

A6-5—Cierre del filtro

Base de la base

Cable de alimentación

Bolsa de polvo desechable

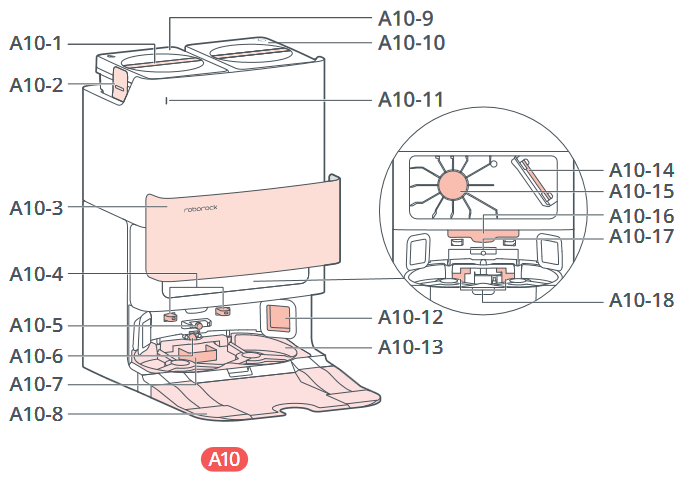

Base de llenado, vaciado y lavado

A10-1—Mango del depósito de agua

A10-2—Cierre del depósito de agua

A10-3—Cubierta del depósito de polvo

A10-4—Contactos de carga

A10-5—Puerto de recarga del robot

A10-6—Puerto de drenaje

A10-7—Filtro de la bandeja de limpieza

A10-8—Base de la base

A10-9—Depósito de agua sucia

A10-10—Depósito de agua limpia

A10-11—Luz indicadora de estado

• Parpadeo: Vaciado/Lavado de la mopa
• Rojo: Error en la base
• Apagado: Apagado/Cargando

A10-12—Entrada de succión

A10-13—Módulo de la bandeja de limpieza

A10-14—Ranura para la bolsa de polvo

A10-15—Filtro

A10-16—Baliza de ubicación de la base

A10-17—Dispensadores de agua limpia

A10-18—Salidas de aire de secado

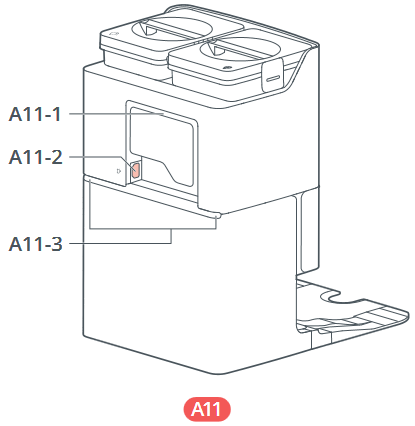

Base de llenado, vaciado y lavado (Vista posterior)

A11-1—Ranura de almacenamiento del cable de alimentación

A11-2—Puerto de alimentación

A11-3—Salidas del cable

Instalación

Información importante

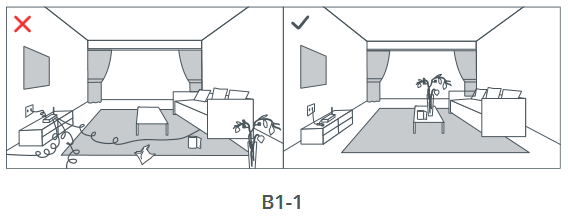

B1-1—Recoja los cables, los objetos duros o afilados (como clavos y cristales) y los objetos sueltos del suelo, y retire cualquier objeto inestable, frágil, valioso o peligroso para evitar lesiones personales o daños materiales debido a que los objetos se enreden, sean golpeados o volcados por el robot.

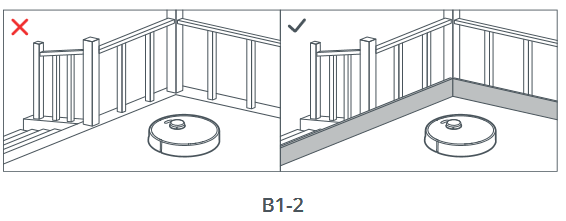

B1-2—Cuando utilice el robot en una zona elevada (como en un apartamento dúplex), utilice siempre una barrera de seguridad física para evitar caídas accidentales que puedan provocar lesiones personales o daños materiales.

Notas:

• Cuando utilice el robot por primera vez, sígalo a lo largo de toda su ruta de limpieza y esté atento a posibles problemas. El robot podrá limpiarse solo en usos futuros.
• Para evitar la acumulación excesiva de suciedad en los paños de la mopa, los suelos deben aspirarse al menos tres veces antes del primer ciclo de fregado.

Montaje

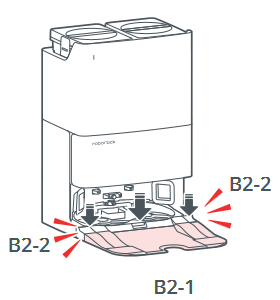

B2-1—Fije la base de la base presionando ambos lados de la base y la pieza de conexión en el centro firmemente hasta que escuche un clic.

B2-2—Clic

Nota: Al mover la base, asegure los depósitos de agua para evitar que se caigan.

B2-3—Conecte el cable de alimentación a la parte posterior de la base y mantenga el cable sobrante dentro de la ranura de almacenamiento.

Nota: El cable de alimentación puede salir por cualquier lado.

B2-4—Alinee e instale los ejes de la mopa en el robot en su lugar hasta que escuche un clic.

B2-5—Clic

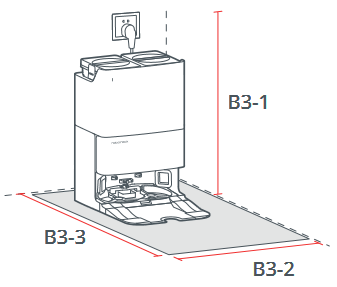

Colocación de la base

Coloque la base sobre un suelo duro y plano (madera/baldosas/hormigón, etc.), plano contra una pared, y reserve un espacio de al menos 0,9 m (2,96 pies) de altura, 0,4 m (1,32 pies) de ancho y 1,2 m (3,94 pies) de profundidad. Asegúrese de que la ubicación tenga buena cobertura WiFi para una mejor experiencia con la aplicación móvil. Enchufe y asegúrese de que la luz indicadora de estado esté encendida.

B3-1—Más de 0,9 m (2,96 pies)

B3-2—Más de 0,4 m (1,32 pies)

B3-3—Más de 1,2 m (3,94 pies)

Notas:

• Si el cable de alimentación cuelga verticalmente hasta el suelo, el robot podría engancharlo, lo que provocaría que la base se moviera o desconectara.
• La luz indicadora de estado está encendida cuando la base está encendida y apagada cuando el robot se está cargando.
• La luz indicadora de estado se vuelve roja si se produce un error.
• Coloque la base sobre un suelo duro y plano, lejos del fuego, el calor y el agua. Evite los espacios estrechos o los lugares donde el robot pueda quedar suspendido en el aire.
• Colocar la base sobre una superficie blanda (alfombra/esterilla) puede hacer que la base se incline y provocar problemas de acoplamiento y salida.
• Mantenga la base alejada de la luz solar directa o de cualquier cosa que pueda bloquear la baliza de ubicación de la base, de lo contrario, el robot podría no volver a la base.
• No utilice la base sin el depósito de agua limpia, el depósito de agua sucia, la cubierta del depósito de polvo, la bolsa de polvo desechable o el módulo de la bandeja de limpieza.
• Realice el mantenimiento de la base de acuerdo con el mantenimiento de rutina. No limpie el cable de alimentación de la base ni los contactos de carga con un paño o tejido húmedo.
• Todas las bases están sujetas a pruebas basadas en agua antes de salir de fábrica. Es normal que quede una pequeña cantidad de agua en la vía fluvial de la base.

Encendido y carga

Mantenga pulsado para encender el robot. Espere hasta que la luz indicadora de encendido esté fija y, a continuación, coloque el robot delante de la base. Asegúrese de que la base esté enchufada. A continuación, pulse y el robot volverá automáticamente a la base para cargarse. El robot está equipado con una batería recargable de iones de litio de alto rendimiento integrada. Para mantener el rendimiento de la batería, mantenga el robot cargado.

B4-1—Luz indicadora de estado de la base apagada, luz indicadora de encendido del robot parpadeando: Cargando.

Nota: Es posible que el robot no se encienda cuando la batería esté baja. En este caso, coloque el robot en la base para cargarlo.

Conexión a la aplicación

Descargue la aplicación

Busque "Roborock" en la App Store o en Google Play o escanee el código QR para descargar e instalar la aplicación.

Restablecer el WiFi

Mantenga pulsado y simult**SIGNaacute;neamente hasta que escuche el mensaje de voz "Resetting WiFi" (Restableciendo el WiFi). El restablecimiento se completa cuando la luz indicadora de encendido parpadea en azul lentamente. El robot esperará entonces una conexión.

Nota: Si no puede conectarse al robot debido a la configuración de su router, una contraseña olvidada o cualquier otra razón, restablezca el WiFi y añada su robot como un nuevo dispositivo.

Añadir dispositivo

Abra la aplicación Roborock, toque el botón "Add Device" (Añadir dispositivo) o "+" y añada su dispositivo siguiendo la guía de la aplicación.

Notas:

• El proceso real puede variar debido a las actualizaciones continuas de la aplicación. Siga la guía proporcionada en la aplicación.
• Solo se admite WiFi de 2,4 GHz.
• Si el robot espera más de 5 minutos para una conexión, el WiFi se desactivará automáticamente. Si desea volver a conectarse, restablezca el WiFi antes de continuar.

Instrucciones de uso

Encendido/Apagado

Mantenga pulsado para encender el robot. La luz indicadora de encendido se encenderá y el robot estará en modo de espera. Mantenga pulsado para apagar el robot y completar el ciclo de limpieza.

Nota: El robot no se puede apagar mientras se está cargando.

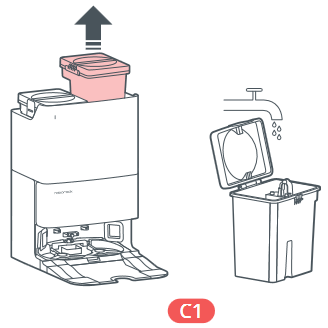

Llenado del depósito de agua limpia

Levante el depósito de agua limpia, abra la tapa y llénelo con agua del grifo. Después de llenar, cierre la tapa, bloquee el pestillo y vuelva a colocar el depósito de agua limpia en la base.

Notas:

• Para evitar daños, no utilice ningún desinfectante y utilice solo la solución de limpieza recomendada por Roborock.
• No añada demasiada solución de limpieza para evitar que el robot no funcione correctamente debido a deslizamientos.
• Para evitar la deformación, utilice solo agua fría.
• Si quedan manchas de agua en el exterior del depósito de agua, límpielas con un paño suave y seco antes de volver a instalar el depósito.

Inicio de la limpieza

Pulse para iniciar la limpieza. El robot planificará su ruta de limpieza y, en cada habitación, primero dibujará los bordes y luego rellenará la habitación en un patrón de zigzag. De este modo, el robot limpia todas las habitaciones una por una, de forma exhaustiva y eficiente.

Notas:

• Para asegurarse de que el robot vuelve a la base automáticamente, inicie el robot desde la base y no mueva la base durante la limpieza.
• La limpieza no puede comenzar si el nivel de batería es demasiado bajo.
• Permita que el robot se cargue antes de comenzar una limpieza.
• Antes de limpiar, ordene los cables (incluido el cable de alimentación de la base) y los objetos de valor del suelo. Los objetos sueltos pueden ser arrastrados por el robot, lo que puede provocar la desconexión de aparatos eléctricos o daños en los cables y la propiedad.
• Si la limpieza se completa en menos de 10 minutos, el robot limpiará el área dos veces.
• Si la batería se agota durante un ciclo de limpieza, el robot volverá automáticamente a la base. Después de la carga, el robot reanudará donde lo dejó.
• El robot retraerá los soportes de los paños de la mopa para limpiar la alfombra. También puede configurar la alfombra como una zona prohibida en la aplicación para evitarla.
• Antes de comenzar cada tarea de limpieza, asegúrese de que los paños de la mopa se hayan instalado correctamente.

Limpieza localizada

Mantenga pulsado para iniciar la limpieza localizada. Rango de limpieza: El robot limpia un área cuadrada de 1,5 m (4,9 pies) × 1,5 m (4,9 pies) centrada en sí mismo.

Nota: Después de la limpieza localizada, el robot volverá automáticamente al punto de partida y estará en modo de espera.

Pausa

Cuando el robot esté funcionando, pulse cualquier botón para pausarlo, pulse para reanudar la limpieza. Pulse en un robot en pausa para enviarlo de vuelta a la base.

Nota: Colocar un robot en pausa en la base manualmente finalizará la limpieza actual.

Suspensión

Si el robot está en pausa durante más de 10 minutos, entrará en suspensión y la luz indicadora de encendido parpadeará cada pocos segundos. Pulse cualquier botón para activar el robot.

Notas:

• El robot no entrará en suspensión cuando se esté cargando.
• El robot se apagará automáticamente si se deja en suspensión durante más de 12 horas.

Modo DND

El período predeterminado de No molestar (DND) es de 22:00 a 08:00. Puede utilizar la aplicación para desactivar el modo DND o modificar el período DND, o establecer si se debe habilitar la recarga automática, el vaciado y el secado, para atenuar las luces indicadoras o bajar el volumen del mensaje de voz durante el período DND.

Lavado de la mopa

Durante la limpieza, el robot determina automáticamente cuándo debe volver a la base para lavar la mopa y rellenar el depósito de agua para maximizar su rendimiento de fregado. Para iniciar el lavado manualmente, pulse el botón correspondiente en la aplicación. Pulse cualquier botón para detener el lavado.

Notas:

• Para asegurarse de que el robot lava automáticamente los paños de la mopa, inícielo desde la base y evite mover la base durante la limpieza.
• Para evitar quemaduras por agua caliente, no toque los dispensadores de agua limpia.
• La frecuencia y el modo de lavado de la mopa se pueden modificar en la aplicación.

Vaciado

Después de la limpieza, el robot volverá a la base y el vaciado automático comenzará según sea necesario. Para iniciar el vaciado manualmente, pulse en el robot acoplado o pulse el botón correspondiente en la aplicación. Pulse cualquier botón para detener el vaciado.

Notas:

• Cuando el vaciado no se haya utilizado durante un período prolongado, vacíe manualmente el depósito de polvo y asegúrese de que la entrada de aire esté despejada para un rendimiento de vaciado óptimo.
• El vaciado automático se puede desactivar en la aplicación.
• Evite el vaciado manual frecuente.
• No utilice sin la cubierta del depósito de polvo o la bolsa de polvo desechable instalada en su lugar.

Secado

Después del lavado de la mopa o después de la limpieza, el secado comenzará según sea necesario. Para iniciar o detener el secado manualmente, pulse el botón correspondiente en la aplicación.

Notas:

• La duración del secado se puede modificar en la aplicación.
• El secado automático se puede desactivar en la aplicación.
• Manténgase alejado de las salidas de aire de secado durante el secado.

Carga

Después de la limpieza, el robot volverá automáticamente a la base para cargarse. Pulse para enviar el robot en pausa de vuelta a la base. La luz indicadora de encendido parpadeará durante la carga del robot.

Nota: Si el robot no puede encontrar la base, volverá automáticamente a su posición inicial. Coloque el robot en la base manualmente para recargarlo.

Error

Si se produce un error, la luz indicadora de encendido parpadeará en rojo o la luz indicadora de estado estará fija en rojo. Aparecerá una notificación emergente en la aplicación y puede que suene una alerta de voz.

Notas:

• El robot entrará en suspensión automáticamente si se deja en un estado de funcionamiento incorrecto durante más de 10 minutos.
• Colocar un robot que funciona mal en la base manualmente finalizará la limpieza actual.

Restablecimiento del sistema

Si el robot no responde cuando se pulsa un botón o no se puede apagar, restablezca el sistema retirando la cubierta superior magnética y pulsando el botón Reset (Restablecer).

Nota: Después de restablecer el sistema, la configuración existente, como la limpieza programada y el WiFi, se restaurará a la configuración de fábrica.

Restauración de la configuración de fábrica

Si el robot no funciona correctamente después de un restablecimiento del sistema, enciéndalo. Mantenga pulsado y, al mismo tiempo, pulse el botón Reset (Restablecer) hasta que oiga el mensaje de voz "Restoring factory settings. This will take about 5 minutes." (Restaurando la configuración de fábrica. Esto tardará unos 5 minutos). El robot se restaurará entonces a la configuración de fábrica.

Mantenimiento rutinario

Nota: La frecuencia de sustitución puede variar según la situación real. Si se produce un desgaste anormal, sustituya las piezas inmediatamente.

Cepillos principales

* Limpiar cada 2 semanas y sustituir cada 6-12 meses.

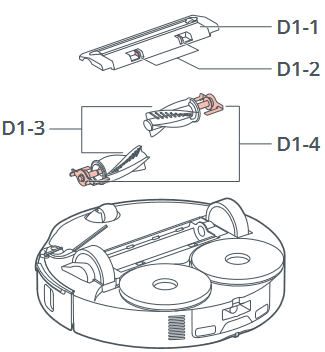

D1-1—Cubierta del cepillo principal
D1-2—Cierres de la cubierta del cepillo principal
D1-3—Cepillos principales
D1-4—Rodamiento del cepillo principal

D1-5—Dé la vuelta al robot y presione los dos cierres hacia dentro para retirar la cubierta del cepillo principal.

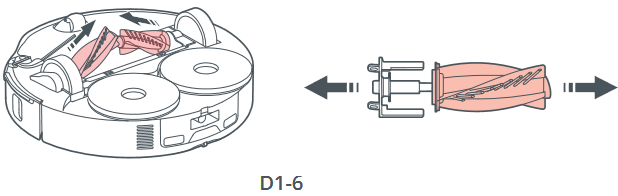

D1-6—Levante los cepillos principales y tire de ellos hacia fuera, retire los rodamientos y elimine cualquier pelo o suciedad enredados en ambos extremos de los cepillos principales y los rodamientos.

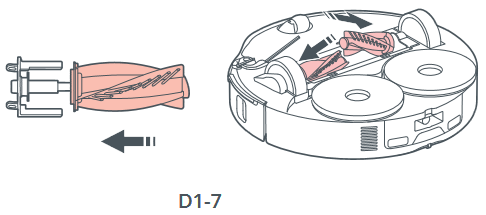

D1-7—Vuelva a instalar los rodamientos del cepillo principal. A continuación, vuelva a instalar los cepillos principales y asegúrese de que el color del cepillo principal, el rodamiento del cepillo principal y la flecha del robot coinciden.

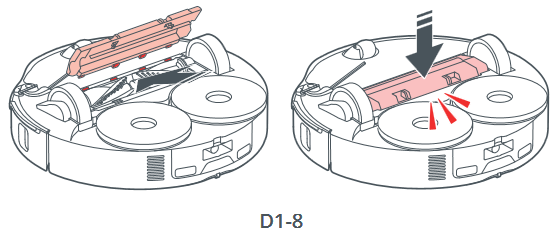

D1-8— Vuelva a instalar la cubierta del cepillo principal. Asegúrese de que sus cuatro dientes están completamente asentados en las ranuras y presione la cubierta del cepillo principal hasta que oiga que encaja con un clic.

Notas:

• Para instalar de forma segura la cubierta del cepillo principal, asegúrese de presionar ambos cierres de la cubierta del cepillo principal en su lugar.
• Se recomienda limpiar los cepillos principales con un paño húmedo. Si los cepillos principales están húmedos, séquelos al aire lejos de la luz solar directa.
• No utilice líquido de limpieza corrosivo ni desinfectante para limpiar los cepillos principales.

Cepillo lateral

* Limpiar mensualmente y sustituir cada 3-6 meses.

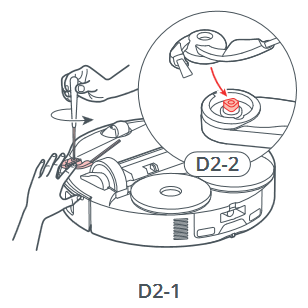

D2-1—Dé la vuelta al robot, desenrosque el cepillo lateral, retírelo y límpielo.

D2-2—Alinee la ranura central con la posición elevada del robot y, a continuación, apriete el tornillo para volver a instalar el cepillo lateral.

Rueda omnidireccional

* Limpiar según sea necesario.

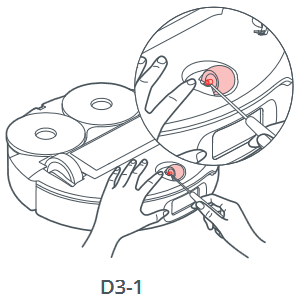

D3-1—Utilice una herramienta, como un pequeño destornillador, para sacar el eje y sacar la rueda.

Nota: El soporte de la rueda omnidireccional no se puede quitar.

D3-2—Enjuague la rueda y el eje con agua para eliminar cualquier pelo y suciedad. Seque al aire, vuelva a instalar y presione la rueda y el eje en su lugar.

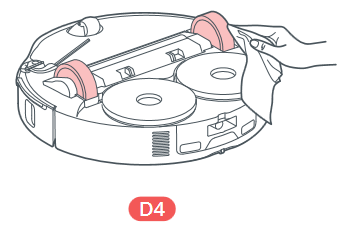

Ruedas principales

* Limpiar según sea necesario.

Limpie las ruedas principales con un paño suave y seco.

Cubo de basura

* Limpiar según sea necesario.

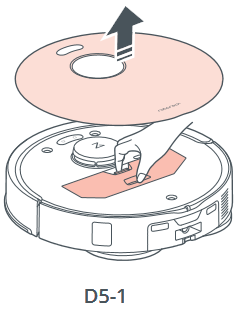

D5-1—Retire la cubierta superior magnética del robot y presione el pestillo del cubo de basura para sacar el cubo de basura.

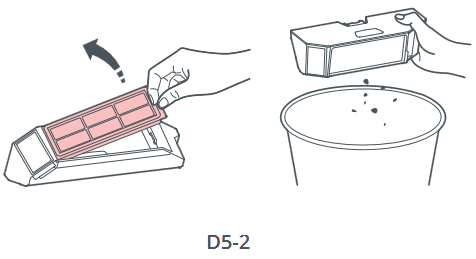

D5-2—Retire el filtro lavable y vacíe el cubo de basura.

D5-3—Llene el cubo de basura con agua limpia y vuelva a instalar el filtro lavable. Agite suavemente el cubo de basura y, a continuación, vierta el agua sucia.

Nota: Para evitar obstrucciones, utilice solo agua limpia sin ningún líquido de limpieza.

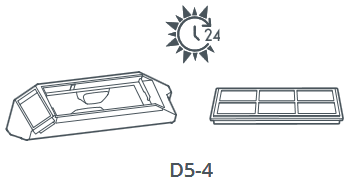

D5-4—Deje que el cubo de basura y el filtro lavable se sequen completamente durante al menos 24 horas antes de volver a instalarlos.

Filtro lavable

* Limpiar cada 2 semanas y sustituir cada 6-12 meses.

D6-1—Retire el filtro.

D6-2—Enjuague el filtro repetidamente y golpéelo para eliminar la mayor cantidad de suciedad posible.

Nota:No toque la superficie del filtro con las manos, cepillos u objetos duros para evitar posibles daños.

D6-3—Deje que el filtro se seque completamente durante al menos 24 horas antes de volver a instalarlo.

Mopas

* Limpiar según sea necesario y sustituir cada 1-3 meses.

D7-1—Retire las mopas de los soportes de la mopa. Limpie las mopas y séquelas al aire.

Nota: Una mopa sucia afectará al rendimiento de la mopa. Límpiela antes de usarla.

D7-2—Pegue las mopas en los soportes en posición plana.

Sensores del robot

* Limpiar según sea necesario.

Utilice un paño suave y seco para limpiar todos los sensores, incluidos:

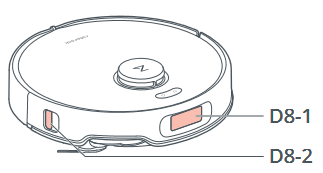

D8-1—Localizador de la base
D8-2—Sensor de reconocimiento de obstáculos Reactive AI

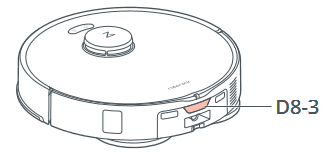

D8-3—Sensor de pared

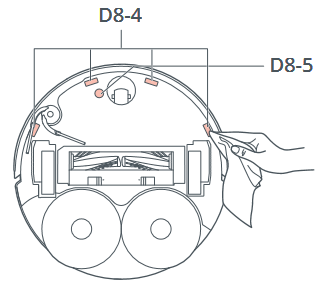

D8-4—Sensor de comunicación
D8-5—Sensores de desnivel
D8-6—Sensor de alfombra

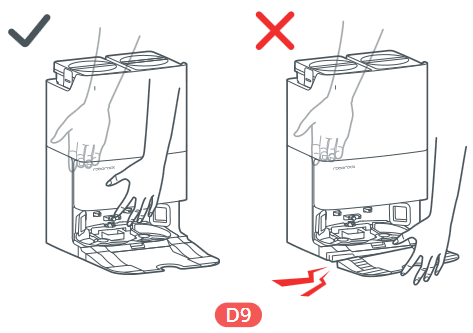

Mover la base

Para mover la base, sujete el asa de la parte posterior con una mano y el lado interior del tablero frontal con la otra mano. No levante directamente la base de la base, las asas del depósito de agua ni la cubierta del contenedor de polvo para evitar que la base se caiga.

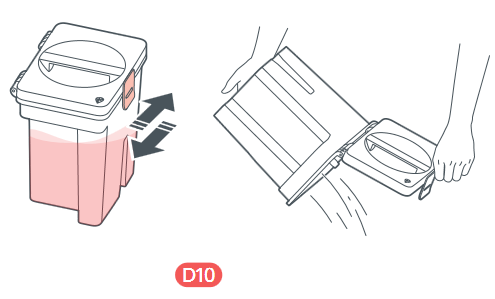

Depósito de agua sucia

* Limpiar según sea necesario.

Abra la tapa del depósito de agua sucia y vierta el agua sucia. Llene el depósito con agua limpia, cierre la tapa, bloquee el pestillo y agite. Vierta el agua sucia. Bloquee la tapa y vuelva a instalar el depósito.

Notas:

• Para evitar la deformación, utilice solo agua fría.
• Si quedan manchas de agua en el exterior del depósito de agua, límpielas con un paño suave y seco antes de volver a instalar el depósito.

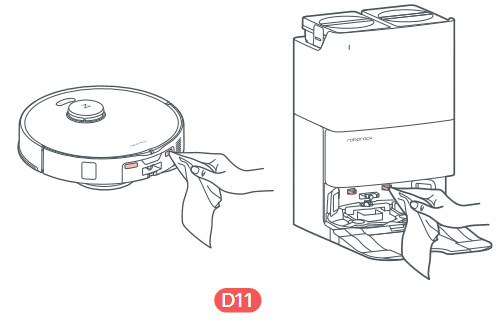

Contactos de carga

* Limpiar según sea necesario.

Utilice un paño suave y seco para limpiar los contactos de carga del robot y la base.

Sustitución de la bolsa de polvo desechable

* Sustituir según sea necesario.

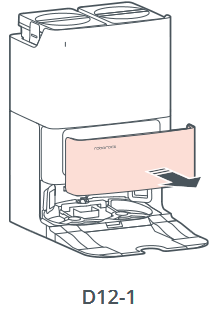

D12-1—Retire la cubierta del contenedor de polvo.

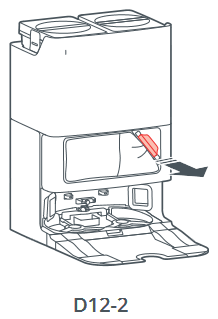

D12-2—Retire la bolsa de polvo desechable y deséchela.

Notas:

• El asa de la bolsa de polvo sella la bolsa al retirarla para evitar fugas.
• Instale siempre una bolsa de polvo antes de volver a colocar la cubierta del contenedor de polvo para evitar el vaciado automático sin la bolsa. También puede desactivar el vaciado automático en la app.

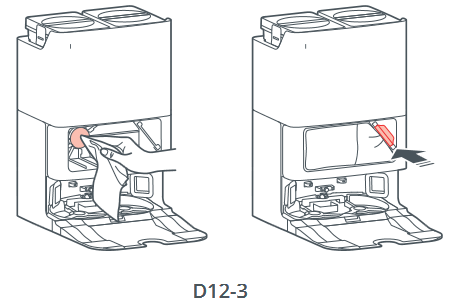

D12-3—Limpie el filtro con un paño seco, introduzca una nueva bolsa de polvo desechable en la ranura hasta el fondo y extiéndala uniformemente.

Nota: Asegúrese de que la bolsa de polvo desechable está correctamente instalada para evitar que los residuos se escapen y dañen la base.

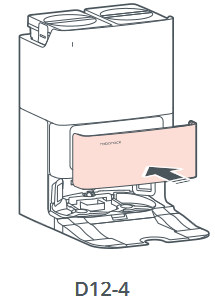

D12-4—Vuelva a instalar la cubierta del contenedor de polvo en su lugar para asegurarse de que el contenedor de polvo está bien sellado.

Módulo de bandeja de limpieza

* Limpiar según sea necesario.

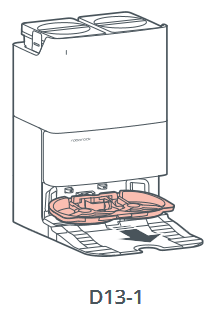

D13-1—Retire el módulo de la bandeja de limpieza.

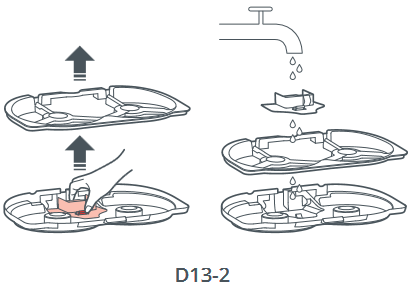

D13-2—Retire la bandeja de limpieza y el filtro del módulo y, a continuación, enjuáguelos con agua.

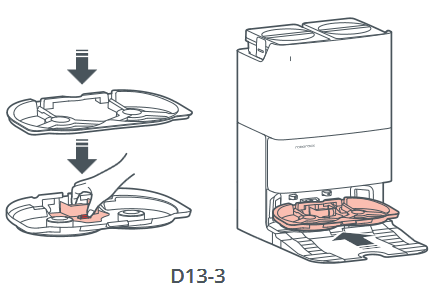

D13-3—Vuelva a instalar el filtro y la bandeja de limpieza. A continuación, vuelva a instalar el módulo de la bandeja de limpieza.

Parámetros básicos

Robot

Modelo	QX0VIM
Batería	Batería de iones de litio de 14,4 V/6400 mAh (TYP)
Entrada nominal	20 V 1,5 A
Tiempo de carga	Aprox. 4 horas

Nota: El número de serie se encuentra en una pegatina en la parte inferior del robot.

Base de vaciado, lavado y llenado

Modelo	EWFD30LRR
Tensión de entrada nominal	120 V~
Frecuencia nominal	60 Hz
Entrada nominal (Recogida de polvo)	6 A
Entrada nominal (Lavado de la mopa con agua caliente)	12 A
Entrada nominal (Carga y secado)	1 A
Salida nominal	20 V1,5 A

Extracción de la batería

* La siguiente información se aplica solo al desechar el robot y no debe seguirse para las operaciones diarias.

Las sustancias químicas contenidas en la batería de iones de litio integrada en este producto pueden causar contaminación ambiental. Retire la batería antes de desechar este producto y entréguela a una instalación profesional de reciclaje de baterías para su eliminación centralizada.

Cómo extraer la batería:

1. Haga funcionar el robot sin conectarlo a la base hasta que se quede sin batería.
2. Apague el robot.
3. Desenrosque la tapa de la batería.
4. Retire la tapa de la batería.
5. Presione el pestillo para extraer el conector de la batería y retire la batería.

Notas:

• Antes de extraer la batería, asegúrese de que está completamente descargada y de que el robot está desconectado de la base.
• Retire todo el paquete de baterías. Evite dañar la carcasa del paquete de baterías para evitar cortocircuitos o fugas de sustancias peligrosas.
• En caso de contacto accidental con el líquido de la batería, enjuague bien con agua y busque atención médica inmediata.

Problemas comunes

Problema	Solución
No se puede encender	Batería baja. Coloque el robot en la base y cárguelo antes de usarlo. Temperatura de la batería demasiado baja o demasiado alta. Utilice el robot únicamente dentro del rango de 4-40 °C (39-104 °F).
No se puede cargar	La base no está conectada a la corriente. Compruebe que ambos extremos del cable de alimentación estén conectados correctamente. Contacto deficiente. Limpie los contactos de carga de la base y del robot. Compruebe que la luz indicadora de estado esté encendida.
Carga lenta	Cuando se utiliza a temperaturas altas o bajas, el robot reducirá automáticamente su velocidad de carga para prolongar la vida útil de la batería. Contactos de carga sucios. Límpielos con un paño seco.
No se puede volver a la base	Demasiados obstáculos cerca de la base. Trasládela a una zona abierta. El robot está demasiado lejos de la base. Colóquelo más cerca y vuelva a intentarlo.
Comportamiento anómalo	Reinicie el robot.
Ruido durante la limpieza	Los cepillos principales, el cepillo lateral o las ruedas principales pueden estar atascados. Apague el robot y límpielos. La rueda omnidireccional puede estar atascada. Utilice un destornillador para retirarla y limpiarla.
No se puede conectar a la red WiFi	WiFi desactivado. Restablezca el WiFi y vuelva a intentarlo. Señal WiFi deficiente. Traslade el robot a una zona con mejor WiFi. Conexión WiFi anómala. Restablezca el WiFi, descargue la última versión de la aplicación y vuelva a intentarlo. No se puede conectar a la red WiFi de forma abrupta. Puede haber un error en la configuración de su router. Póngase en contacto con el servicio de atención al cliente de Roborock para obtener ayuda con la solución de problemas.
¿Siempre se consume energía cuando el robot está en la base?	El robot consumirá energía mientras esté acoplado para mantener el rendimiento de la batería, pero el consumo de energía es extremadamente bajo.
¿Es necesario cargar el robot durante al menos 16 horas en los tres primeros usos?	No. Las baterías de iones de litio no tienen efecto memoria. El robot se puede utilizar una vez que esté completamente cargado.
El robot no reanuda la limpieza después de recargarse	Asegúrese de que el robot no esté en modo DND. El modo DND evitará la recarga automática. Si el robot se coloca manualmente en la base o se envía a la base pulsando los botones, no podrá reanudar la limpieza.
El robot empieza a omitir ciertos puntos	El sensor de pared, los sensores de desnivel o el sensor de alfombras pueden estar sucios. Límpielos con un paño suave y seco.
La limpieza programada no funciona	Mantenga el robot cargado. La limpieza programada solo puede comenzar cuando el nivel de la batería es superior al 15 %.
La luz indicadora de estado está fija en rojo	Error de voltaje. Compruebe que el voltaje local cumple los requisitos indicados en la base. Compruebe la colocación del depósito de agua limpia o rellene el depósito según sea necesario. Compruebe la colocación del depósito de agua sucia o vacíe el depósito según sea necesario. El módulo de la bandeja de limpieza o el filtro de la bandeja de limpieza no están instalados o no están correctamente instalados.
Rendimiento de vaciado reducido o ruido inusual al vaciar	Los cepillos principales o la cubierta del cepillo principal no están correctamente instalados. Compruebe e instale en su lugar. El filtro, el conducto de aire, la entrada de succión, la entrada de aire, el depósito de polvo o la bolsa de polvo desechable están bloqueados. Limpie para eliminar los bloqueos.
Rendimiento de lavado de la mopa reducido	Los paños de la mopa no están bien colocados. Péguelos en los soportes planos en su lugar. El suelo está sucio. Cambie el modo de lavado de la mopa a "Profundo" en la aplicación para una mejor limpieza.
No se puede iniciar el secado automático	El secado automático está desactivado. Compruebe la configuración en la aplicación. Si el robot sale de la base durante el secado, el secado finalizará antes de tiempo. En un ambiente húmedo, se recomienda extender la duración del secado en la aplicación para mejorar el rendimiento del secado.
No se puede vaciar automáticamente	El vaciado automático está desactivado. Compruebe la configuración en la aplicación. La cubierta del contenedor de polvo de la base no está instalada. Compruebe e instale. El vaciado automático no se activará si el robot vuelve a la base sin limpiar. El robot no se vaciará automáticamente después de volver a la base en modo DND. Ajuste el período de limpieza o DND, o inicie el vaciado manualmente. El vaciado automático no se activará si el robot se mueve a la base manualmente. Inicie el vaciado manualmente. El nivel de la batería es inferior al 10 %. Cargue el robot hasta que la batería alcance el 10 %.
No se pueden lavar los paños de la mopa	Los paños de la mopa no se lavarán si no se utilizan. Si el robot no se inicia desde la base o no se encuentra ninguna base en el mapa de la aplicación, no volverá a la base para lavar la mopa. Compruebe la colocación del depósito de agua limpia o rellene el depósito según sea necesario. Compruebe la colocación del depósito de agua sucia o vacíe el depósito según sea necesario. Compruebe que el módulo de la bandeja de limpieza o el filtro de la bandeja de limpieza se han instalado correctamente.
No se pueden lavar los paños de la mopa con agua caliente	Compruebe que la temperatura del agua de lavado está ajustada a Agua caliente en la aplicación.
No se puede extender el paño de la mopa	Compruebe que la función de mopa extendida del diseño FlexiArm está activada en la aplicación. El paño de la mopa solo se extenderá a lo largo de las paredes y ciertos obstáculos. Compruebe si la estructura de extensión de la mopa está atascada.
El cepillo lateral no se puede extender	Compruebe que la función de limpieza extendida del diseño FlexiArm está activada en la aplicación. El cepillo lateral no se extiende en cada esquina ni cada vez que el robot limpia a lo largo de la pared. Compruebe si el cepillo lateral está atascado.

Información de seguridad

• Para uso exclusivo con la estación de acoplamiento roborock EWFD30LRR.
• El producto debe estar apagado y el enchufe debe retirarse de la toma de corriente cuando no esté en uso, antes de limpiar o realizar el mantenimiento del producto.
• Conéctelo únicamente a una toma de corriente correctamente conectada a tierra. Consulte las instrucciones de conexión a tierra.
• La estación de acoplamiento solo se puede utilizar para cargar el robot aspirador equipado con una batería de iones de litio de 14,4 V/6400 mAh (TYP).

• Utilice el producto únicamente de acuerdo con el Manual del usuario. El usuario será responsable de cualquier pérdida o daño causado por un uso indebido.
• No permita que se utilice como un juguete. Es necesaria una estrecha vigilancia cuando lo utilicen niños o cerca de ellos.
• No enjuague el robot ni la base.
• No utilice el producto para limpiar objetos duros o afilados (como residuos de decoración, vidrio y clavos) para evitar rayar el robot, la base o el suelo.
• Asegúrese de que el depósito de polvo, el filtro lavable, la bolsa de polvo, el cepillo lateral, los paños de la mopa, los cepillos principales y la cubierta del cepillo principal estén instalados en su lugar antes de limpiar.
• No se siente ni se ponga de pie sobre el robot o la base.
• Para evitar la corrosión o los daños, no utilice ningún desinfectante y utilice únicamente la solución de limpieza recomendada por Roborock.
• No coloque ningún objeto bajo (como zapatos, alfombras) cerca de áreas elevadas como escaleras. De lo contrario, el robot puede caerse debido a sensores que funcionan mal.
• Para evitar daños por agua, asegúrese de que el suelo donde opera el robot esté libre de agua.
• No utilice el producto en una habitación donde esté durmiendo un bebé o un niño.
• Antes de utilizar el producto, retire del suelo objetos sueltos como cables y cualquier artículo inestable, frágil, precioso o peligroso para evitar que el robot los tire y causen lesiones personales o daños a la propiedad.
• Mantenga el cabello, la ropa suelta, los dedos y todas las partes del cuerpo de personas y mascotas alejados de las costuras, aberturas y partes móviles del producto para evitar posibles lesiones.
• No transporte el robot utilizando el parachoques vertical, la cubierta superior magnética, el cepillo lateral o el parachoques. No mueva la base levantando la base de la base, las asas del depósito de agua o la cubierta del contenedor de polvo.
• Coloque la base sobre un suelo duro y plano. Mantenga la base, el robot y el cable de alimentación alejados del fuego y de fuentes de calor como un radiador de calefacción. Evite los espacios húmedos y estrechos o los lugares donde el robot pueda quedar suspendido en el aire.
• Este producto puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del producto de forma segura y comprenden los peligros que implica. Los niños no deben jugar con el producto. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
• No desmonte, repare ni modifique la batería ni la base de carga.
• Si la base se coloca en un área susceptible a tormentas eléctricas o con voltaje inestable, tome medidas de protección.
• No utilice el producto sobre alfombras de pelo alto. La eficacia del producto también puede verse reducida en alfombras oscuras.
• No coloque ningún objeto encima del robot o la base, cerca de la entrada de succión de la base, ni los cubra con ningún artículo (incluida la cubierta a prueba de polvo).
• No utilice este producto en superficies elevadas sin barreras, como el suelo de un desván, una terraza abierta, un tobogán o la parte superior de los muebles.
• No utilice la base para recoger piedras, recortes de papel u otros objetos que puedan bloquear el conducto de aire.
• No utilice el producto si se ha dañado de alguna manera. Póngase en contacto con el servicio de atención al cliente para obtener ayuda.
• Siempre opere el dispositivo en áreas bien ventiladas para evitar el sobrecalentamiento.
• Roborock renuncia a toda responsabilidad por daños indirectos, incidentales o consecuentes que resulten del uso, mal uso o incapacidad para usar este producto. Esta exención de responsabilidad no afecta a ningún derecho legal que no pueda ser renunciado en virtud de la ley aplicable.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este aparato debe estar conectado a tierra. Si funciona mal o se avería, la conexión a tierra proporciona una ruta de menor resistencia para la corriente eléctrica para reducir el riesgo de descarga eléctrica. Este aparato está equipado con un cable que tiene un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra.

El enchufe debe insertarse en una toma de corriente adecuada que esté correctamente instalada y conectada a tierra de acuerdo con todos los códigos y ordenanzas locales.

La conexión incorrecta del conductor de conexión a tierra del equipo puede resultar en un riesgo de descarga eléctrica.

Consulte con un electricista o técnico cualificado si tiene dudas sobre si la toma de corriente está correctamente conectada a tierra. No modifique el enchufe proporcionado con el aparato; si no encaja en la toma de corriente, haga que un electricista cualificado instale una toma de corriente adecuada.

Este aparato está diseñado para ser utilizado en un circuito nominal de 120 V y tiene un enchufe de conexión a tierra que se parece al enchufe ilustrado en el boceto A en los métodos de conexión a tierra. Asegúrese de que el aparato esté conectado a una toma de corriente que tenga la misma configuración que el enchufe.

No se debe utilizar ningún adaptador con este aparato.

Métodos de conexión a tierra

Batería y carga

• No limpie los contactos de carga con un paño húmedo o con las manos mojadas.
• Si el producto no se utiliza durante un período prolongado, guárdelo en un lugar fresco y seco después de haberlo cargado por completo, desenchufado y apagado. Recárguelo al menos cada tres meses para evitar la descarga excesiva de la batería.
• No utilice el producto cuando la temperatura sea superior a 40 °C (104 °F) o inferior a 4 °C (39 °F), o si hay algún líquido o sustancia pegajosa en el suelo.
• No deseche las baterías usadas. Déjelas en una organización de reciclaje profesional.
• Para transportar el producto, asegúrese de desenchufar la base, apagar el robot y vaciar los depósitos de agua. Se recomienda el uso del embalaje original.
• Asegúrese de que el voltaje de suministro cumpla con los requisitos que se enumeran en la base.

Explicación de los símbolos internacionales

~ – Símbolo de CORRIENTE ALTERNA [símbolo IEC 60417-5032 (2009-02)]

– Símbolo de CORRIENTE CONTINUA [símbolo IEC 60417-5031 (2009-02)]

– Símbolo de TIERRA PROTECTORA (Tierra) [símbolo IEC 60417-5019 (2009-02)]

Referencias

• App Store - Apple
• Google Play

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Roborock Qrevo Edge QX0VIM

Idiomas disponibles
