Manual del Asus CN60

Descripción general del servicio

Lea atentamente este capítulo para conocer los diversos componentes del Chromebox y las precauciones y herramientas necesarias antes de realizar cualquier servicio y reparación.

Para brindar el mejor servicio y soporte para el CN60, hemos proporcionado la siguiente información para que los técnicos de los distribuidores y revendedores realicen el desmontaje y montaje completos del VivoPC. Pero antes de realizar los procedimientos, asegúrese de leer la descripción general en este capítulo para obtener una descripción general de los componentes, las precauciones y las herramientas para evitar daños innecesarios al hardware del VivoPC.

El siguiente capítulo incluye:

• Descripción general
• Descripción general del servicio

Descripción general del CN60

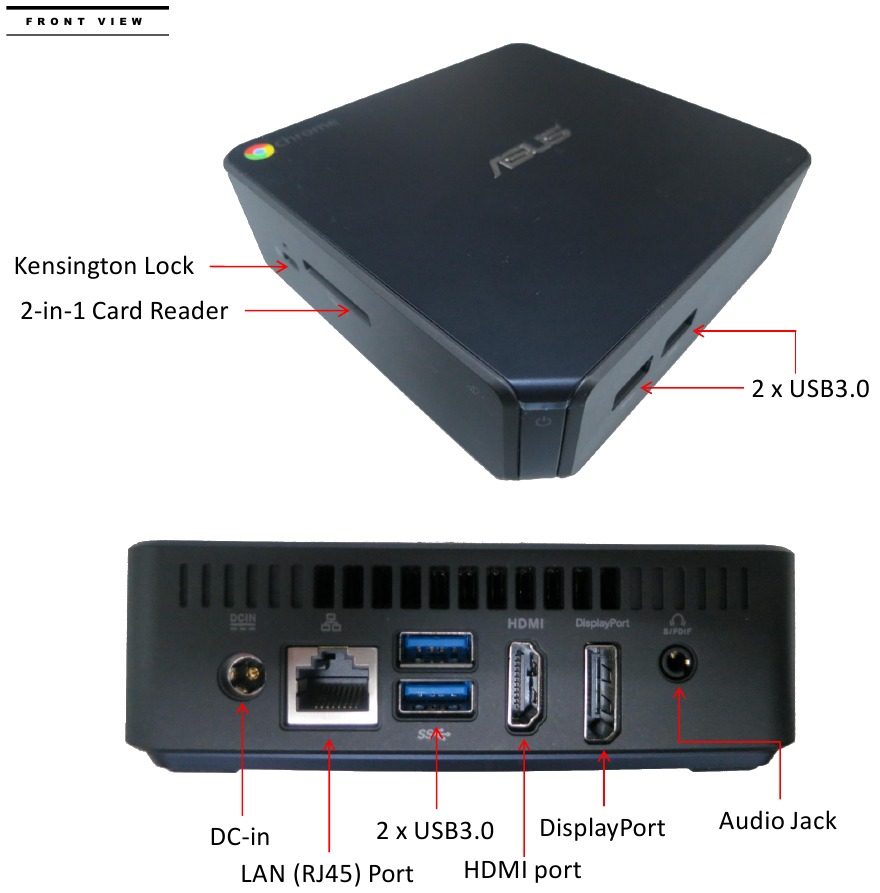

Las siguientes ilustraciones muestran la descripción general del VivoPC desde la vista frontal

Preste especial atención a las siguientes precauciones para evitar daños al VivoPC y asegúrese de seleccionar las herramientas adecuadas que se describen en esta sección para realizar cualquier servicio deseado.

Precauciones

Antes de realizar cualquier servicio o reparación en el VivoPC, siga primero los pasos a continuación.

1. Asegúrese de que el VivoPC esté apagado.
2. Desconecte el enchufe de CA del VivoPC.
3. Quítese todos los anillos, relojes y cualquier otro objeto metálico de las manos.

4. Use siempre una correa de conexión a tierra en la mano para proteger el VivoPC de descargas estáticas.


Herramientas adecuadas

Las siguientes ilustraciones muestran las herramientas adecuadas que se deben usar para el servicio y la reparación del VivoPC.

Destornillador Phillips
Use un destornillador Phillips para sujetar/quitar los tornillos tipo K o B.

Pinzas
Use un par de pinzas para quitar/insertar cables flexibles.

Destornillador de cabeza plana

Herramienta de manipulación al vacío

Cuchilla de plástico

Precaución de desmontaje

ASUS proporciona por la presente una instrucción básica para el desmontaje de los productos ASUS, es decir, para retirar los componentes y materiales que requieren tratamientos selectivos, que se definen en el Anexo II de la Directiva 2002/96/CE de la Unión Europea (UE) sobre residuos de aparatos eléctricos y electrónicos (RAEE). Esta instrucción está destinada al uso de recicladores o instalaciones de tratamiento al final de su vida útil. La siguiente es la lista del Anexo II de la Directiva 2002/96/CE de la UE sobre RAEE.

• condensadores que contengan bifenilos policlorados (PCB) de conformidad con la Directiva 96/59/CE del Consejo, de 16 de septiembre de 1996, relativa a la eliminación de bifenilos policlorados y terfenilos policlorados (PCB/PCT);
• componentes que contengan mercurio, como interruptores o lámparas de retroiluminación;
• pilas;
• placas de circuitos impresos de teléfonos móviles en general y de otros dispositivos si la superficie de la placa de circuitos impresos es superior a 10 centímetros cuadrados;
• cartuchos de tóner, líquidos y pastosos, así como tóner de color;
• plástico que contenga retardantes de llama bromados;
• residuos de amianto y componentes que contengan amianto;
• tubos de rayos catódicos;
• clorofluorocarbonos (CFC), hidroclorofluorocarbonos (HCFC) o hidrofluorocarbonos (HFC), hidrocarburos (HC);
• lámparas de descarga de gas;
• pantallas de cristal líquido (junto con su carcasa, cuando proceda) de una superficie superior a 100 centímetros cuadrados y todas las retroiluminadas con lámparas de descarga de gas;
• cables eléctricos externos;
• componentes que contengan fibras cerámicas refractarias como se describe en la Directiva 97/69/CE de la Comisión, de 5 de diciembre de 1997, que adapta al progreso técnico la Directiva 67/548/CEE del Consejo relativa a la clasificación, el embalaje y el etiquetado de sustancias peligrosas;
• componentes que contengan sustancias radiactivas, con la excepción de los componentes que estén por debajo de los umbrales de exención establecidos en el artículo 3 y el anexo I de la Directiva 96/29/Euratom del Consejo, de 13 de mayo de 1996, por la que se establecen las normas básicas de seguridad relativas a la protección de la salud de los trabajadores y de la población contra los peligros que resultan de las radiaciones ionizantes;
• condensadores electrolíticos que contengan sustancias preocupantes (altura > 25 mm, diámetro > 25 mm o volumen proporcionalmente similar)

Procedimiento de desmontaje

Siga la información proporcionada en esta sección para realizar el procedimiento completo de desmontaje del portátil. Asegúrese de utilizar las herramientas adecuadas que se describen anteriormente.

ASUS Chromebox CN60 consta de varios módulos. Este capítulo describe los procedimientos para el desmontaje completo del Chromebox. Además, entre los procedimientos, se proporcionará el procedimiento detallado de desmontaje de los módulos individuales para sus necesidades de servicio.

Cubierta y HDD

Las siguientes ilustraciones muestran cómo quitar la cubierta y el HDD del VivoPC.

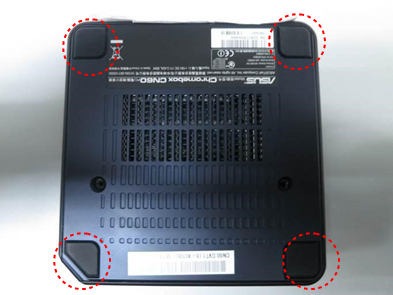

1. Retire la goma

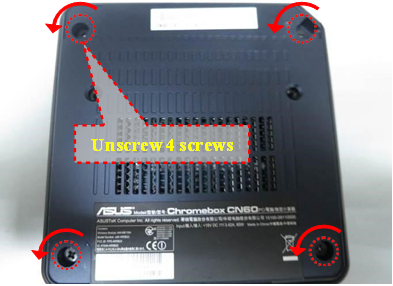

2. Retire la cubierta inferior

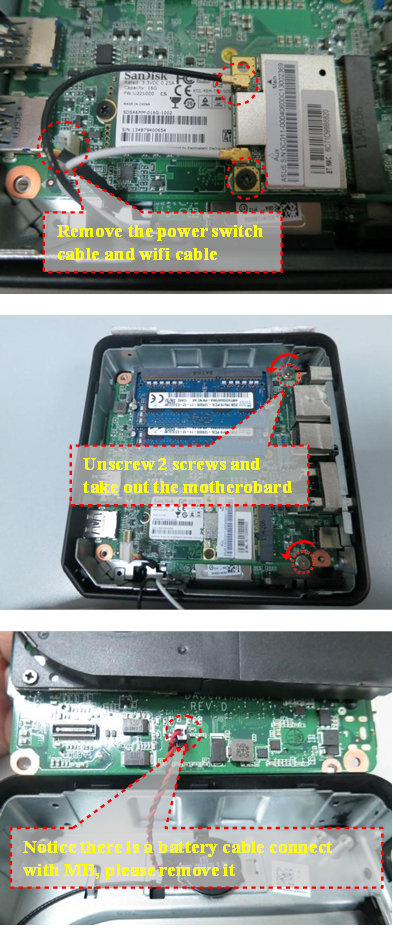

3. Placa base

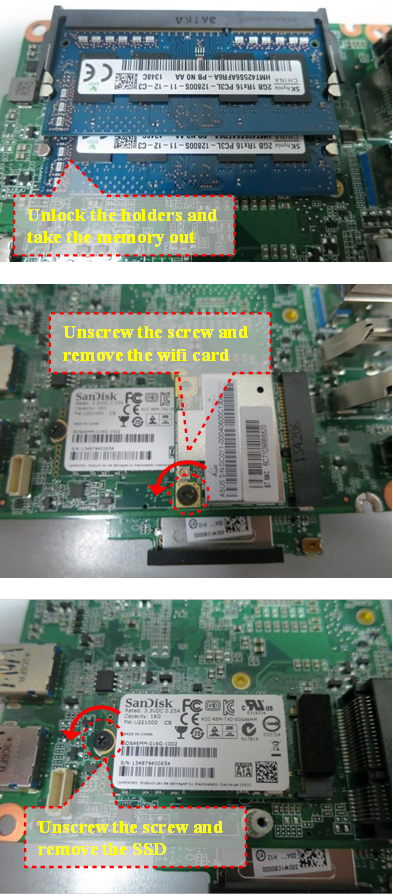

4. Memoria, tarjeta Wifi y SSD

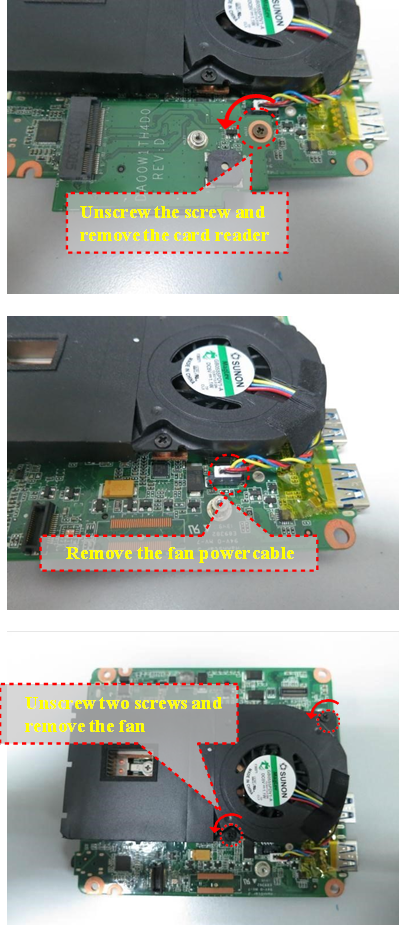

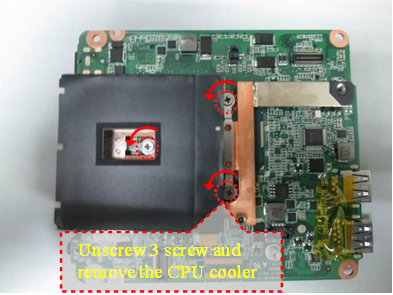

5. Módulo lector de tarjetas y sistema de refrigeración,

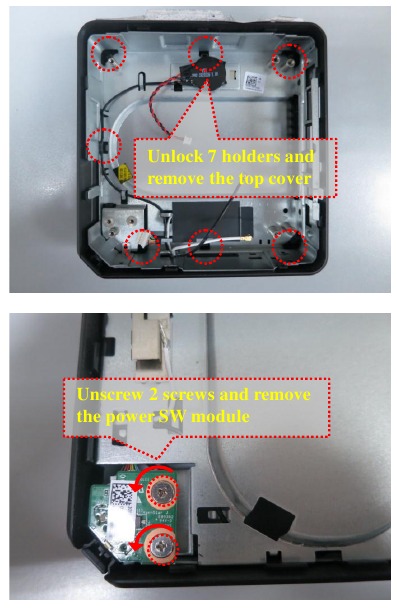

6. Piezas del chasis

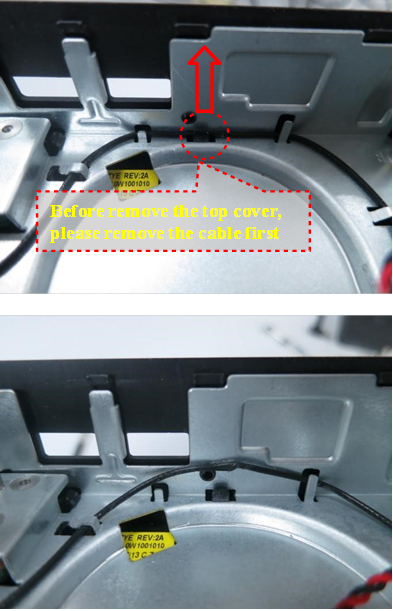

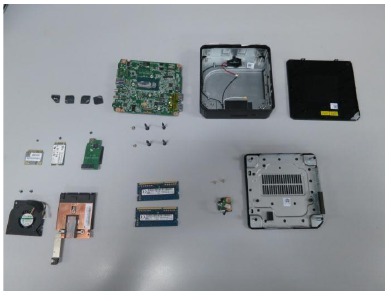

7. Todas las piezas,


Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del Asus CN60
