Kia Stonic 2022 Manual

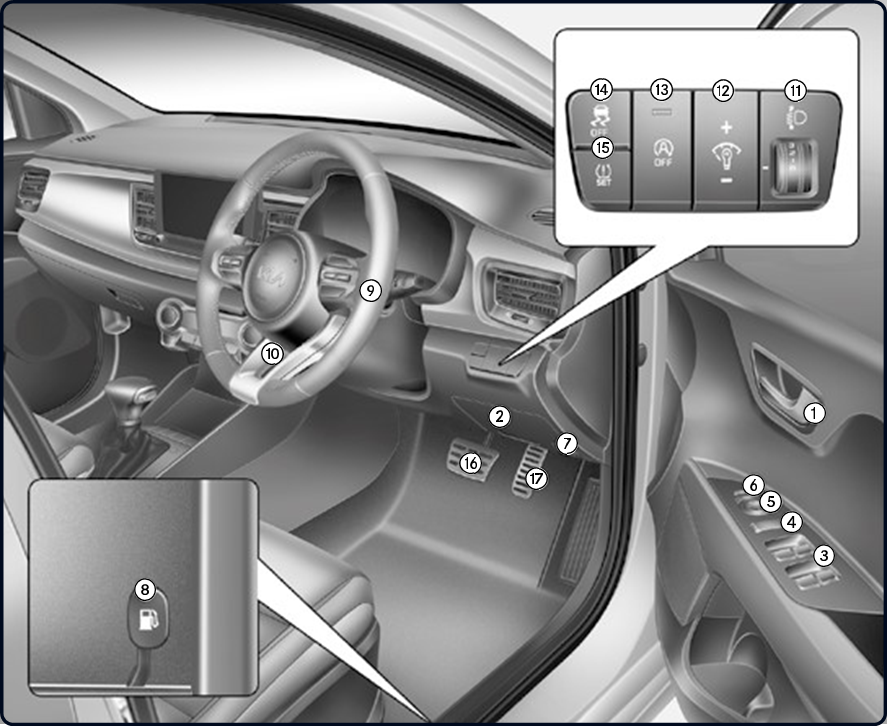

Descripción general del interior

1. Manilla interior de la puerta [4]
2. Panel de fusibles interior [7]
3. Interruptores de elevalunas eléctricos [4]
4. Botón de bloqueo de elevalunas eléctricos [4]
5. Interruptor de control del espejo retrovisor exterior [4]
6. Interruptor de plegado del espejo retrovisor exterior [4]
7. Palanca de apertura del capó [4]
8. Palanca de apertura de la tapa del depósito de combustible [4]
9. Volante [4]
10. Palanca de inclinación del volante [4]
11. Dispositivo de nivelación de los faros [4]
12. Botón de control de la iluminación del panel de instrumentos [4]
13. Botón de desactivación del sistema Idle Stop and Go [5]
14. Botón ESC OFF (desactivación del ESC) [5]
15. Botón TPMS SET (ajuste del TPMS) [6]
16. Pedal de freno [5]
17. Pedal del acelerador [5]

* si está equipado

[#] El número entre corchetes indica el capítulo del manual del propietario.

Las ilustraciones de esta guía pueden variar con respecto al vehículo real.

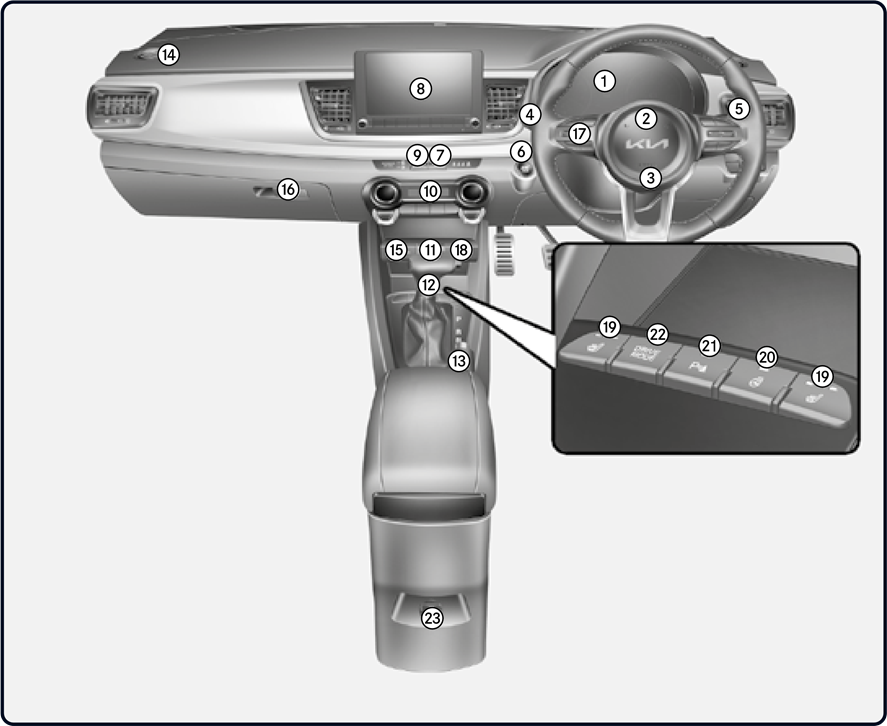

Descripción general del panel de instrumentos

1. Cuadro de instrumentos [4]
2. Claxon [4]
3. Airbag frontal del conductor [3]
4. Control de luces [4]
5. Limpiaparabrisas/Lavaparabrisas [4]
6. Interruptor de encendido [5] Botón ENGINE START/STOP (ENCENDIDO/APAGADO DEL MOTOR) [5]
7. Interruptor de las luces de emergencia [6]
8. Sistema de infoentretenimiento
9. Interruptor de bloqueo central de las puertas [4]
10. Sistema de climatización manual [4] Sistema de climatización automático [4]
11. Puerto USB [4]
12. Transmisión manual [5] Transmisión manual inteligente [5] Transmisión automática [5] Transmisión de doble embrague [5]
13. Palanca del freno de estacionamiento [5]
14. Airbag frontal del pasajero [3]
15. Toma de corriente [4]
16. Guantera [4]
17. Control de audio en el volante
18. Encendedor [4]
19. Calentador de asiento [4]
20. Interruptor del volante calefactable [4]
21. Botón de seguridad de estacionamiento [4]
22. Botón DRIVE MODE (MODO DE CONDUCCIÓN) [5]
23. Cargador USB [4]

Cuadro de instrumentos / Compartimento del motor

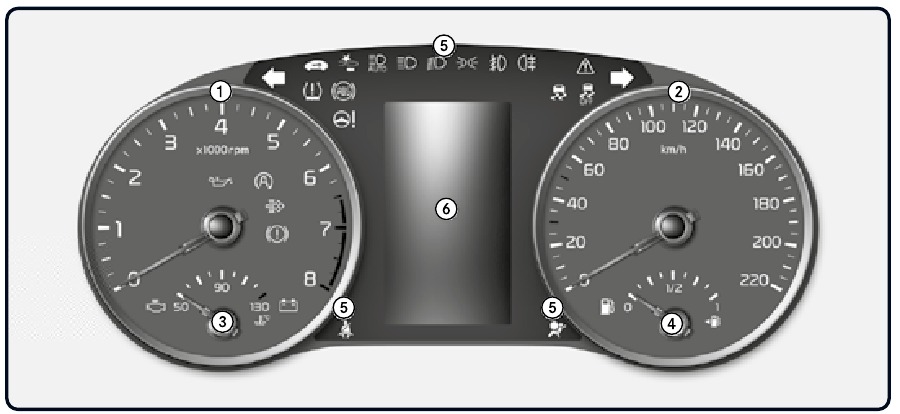

Cuadro de instrumentos [4]

1. Tacómetro
2. Velocímetro
3. Indicador de temperatura del refrigerante del motor
4. Indicador de combustible
5. Luces de advertencia e indicadoras
6. Pantalla LCD

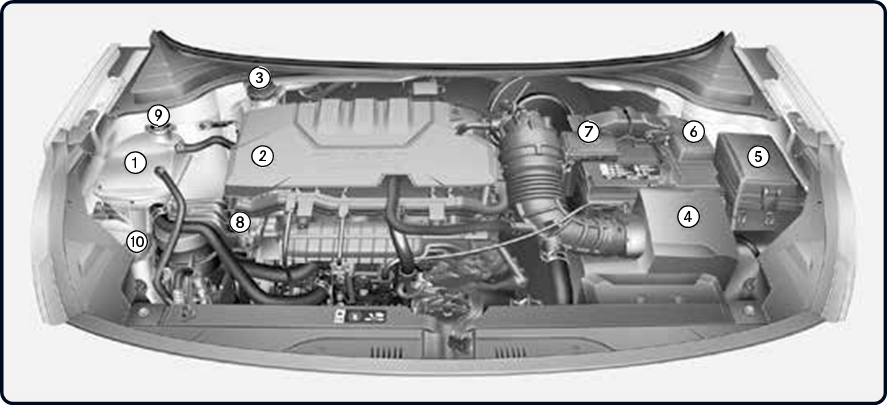

Compartimento del motor (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV) [2]

1. Depósito del refrigerante del motor [7]
2. Tapón de llenado de aceite del motor [7]
3. Depósito del líquido de frenos/embrague [7]
4. Filtro de aire [7]
5. Caja de fusibles [7]
6. Borne negativo de la batería [7]
7. Borne positivo de la batería [7]
8. Varilla medidora del aceite del motor [7]
9. Tapón del radiador [7]
10. Depósito del líquido lavaparabrisas [7]

Sistema de climatización

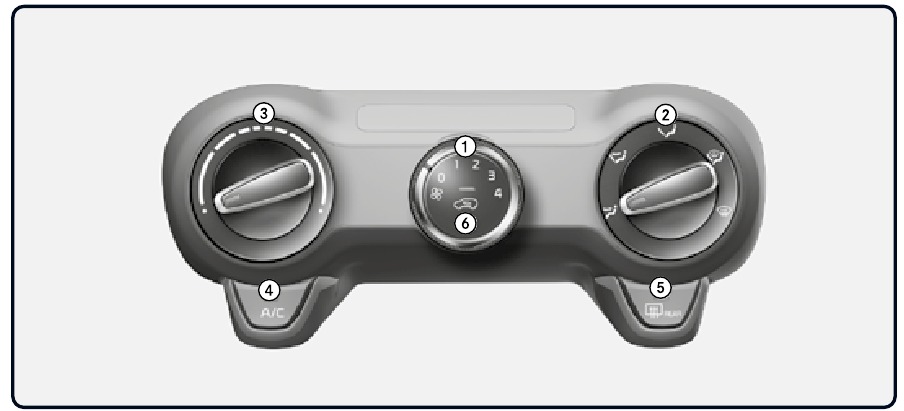

Sistema de climatización manual* [4]

1. Control de la velocidad del ventilador
2. Selección de modo
3. Control de temperatura
4. Aire acondicionado (si está equipado)
5. Desempañador de la luneta trasera
6. Control de la entrada de aire

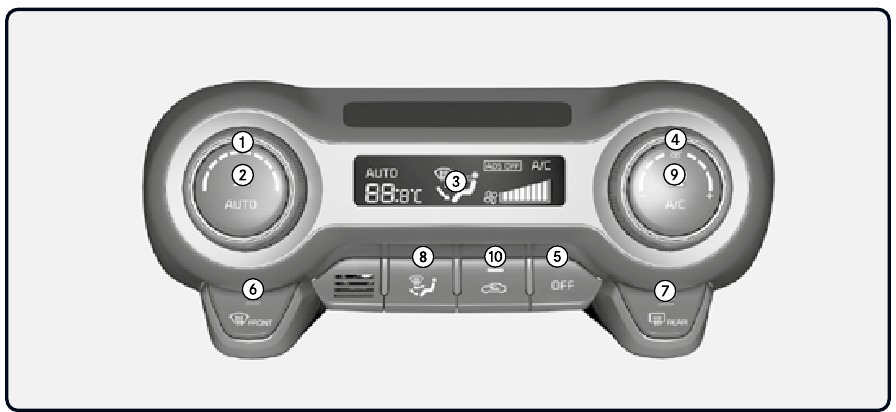

Sistema de climatización automático* [4]

1. Control de temperatura
2. AUTO (control automático)
3. Pantalla del sistema de climatización
4. Control de la velocidad del ventilador
5. OFF (apagado)
6. Desempañador del parabrisas delantero
7. Desempañador de la luneta trasera
8. Selección de modo
9. Aire acondicionado (si está equipado)
10. Control de la entrada de aire

Cerraduras de las puertas / Portón trasero / Capó / Tapa del depósito de combustible

Accionamiento manual de los seguros de las puertas [4]

Gire la llave a la derecha para bloquear y a la izquierda para desbloquear.

Interruptor de bloqueo central de las puertas [4]

Seguro de la puerta trasera para niños [4]

Apertura del portón trasero [4]

Cierre del portón trasero [4]

Liberación de seguridad de emergencia del portón trasero [4]

1. Empuje la llave mecánica hacia la derecha

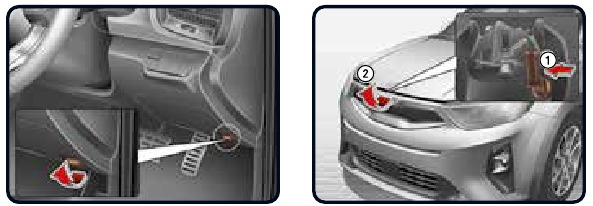

Apertura del capó [4]

Tire de la palanca de liberación para desbloquear el capó.

1. Empuje el pestillo secundario dentro del capó
2. Levante el capó

Cierre del capó

• Antes de cerrar el capó, compruebe si todos los tapones de llenado están correctamente instalados y si se ha retirado cualquier otro material combustible del compartimento del motor.
• Baje el capó hasta que esté a unos 30 cm por encima de la posición de cierre y déjelo caer para que se bloquee de forma segura en su lugar.

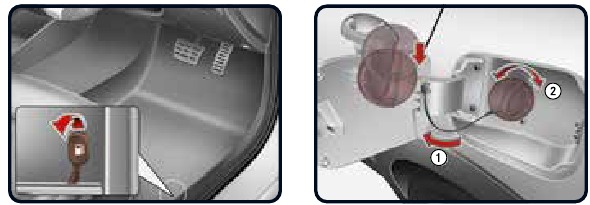

Apertura de la tapa del depósito de combustible [4]

Levante el abridor de la tapa del depósito de combustible.

1. Abra completamente la puerta
2. Gire el tapón en sentido antihorario para abrirlo

Cierre de la tapa del depósito de combustible

• Gire el tapón en el sentido de las agujas del reloj hasta que haga "clic" para asegurarse de que está bien cerrado.
• Cierre la puerta y empújela ligeramente y asegúrese de que está bien cerrada.

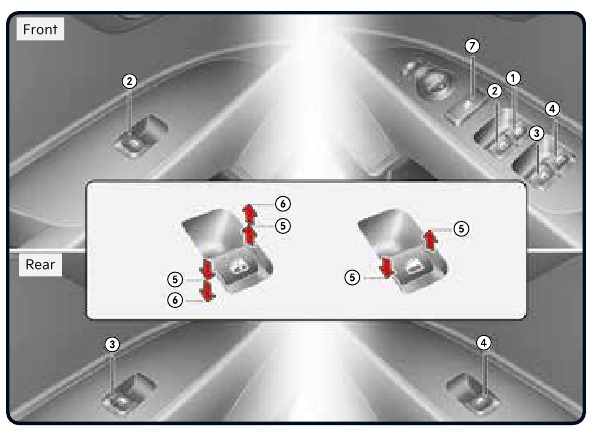

Elevalunas / Limpiaparabrisas y lavaparabrisas / Control de iluminación / Faros antiniebla

1. Interruptor del elevalunas eléctrico de la puerta del conductor
2. Interruptor del elevalunas eléctrico de la puerta del acompañante delantero
3. Interruptor del elevalunas eléctrico de la puerta trasera (izquierda)*
4. Interruptor del elevalunas eléctrico de la puerta trasera (derecha)*
5. Apertura y cierre de la ventana
6. Subida*/bajada* automática del elevalunas (elevalunas del conductor)
7. Interruptor de bloqueo de los elevalunas eléctricos*

Nota: En climas fríos y húmedos, es posible que los elevalunas eléctricos no funcionen correctamente debido a las condiciones de congelación.

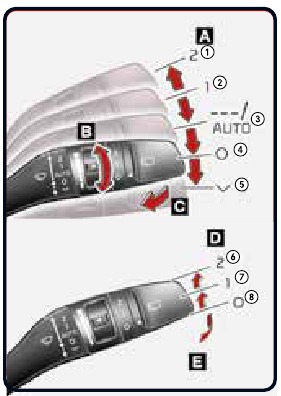

Limpiaparabrisas y lavaparabrisas [4]

1. Control de velocidad del limpiaparabrisas (delantero)
   1. 2 – Velocidad alta del limpiaparabrisas
   2. 1 – Velocidad baja del limpiaparabrisas
      --- – Barrido intermitente
   3. AUTO* – Barrido de control automático
   4. O – Desactivado
      • – Barrido único
2. Ajuste del tiempo de barrido intermitente
3. Lavado con barridos breves (delantero)*
4. Control del limpiaparabrisas/lavaparabrisas trasero*
   6. 2 – Funcionamiento normal del barrido
   7. 1 – Barrido intermitente
   8. O – El limpiaparabrisas no está en funcionamiento
5. Lavado con barridos breves (trasero)

Control de iluminación [4]

1. Posición OFF (apagado)
2. Posición de luz automática
3. Posición de la luz de estacionamiento
4. Posición de los faros

Faros antiniebla delanteros*

Los faros antiniebla se encenderán cuando el interruptor de los faros antiniebla (1) se encienda después de que se haya encendido la luz de estacionamiento.
Para apagar los faros antiniebla delanteros, vuelva a poner el interruptor de los faros antiniebla delanteros en la posición de encendido.

Faros antiniebla traseros*

Para encender los faros antiniebla traseros, gire el interruptor de los faros antiniebla traseros (1) a la posición de encendido cuando los faros estén encendidos. Para apagar los faros antiniebla traseros, vuelva a poner el interruptor de los faros antiniebla traseros en la posición de encendido.

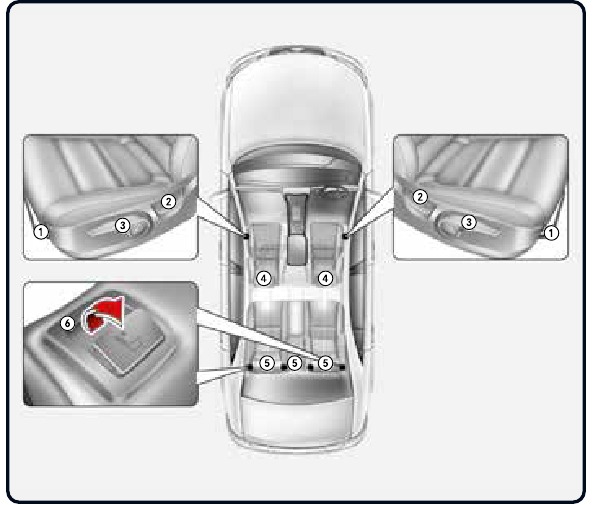

Sistema de asientos / airbags / sistemas de retención infantil

Asiento delantero

1. Hacia delante y hacia atrás
2. Ángulo del respaldo
3. Altura del cojín del asiento*
4. Reposacabezas

Asiento trasero

5. Reposacabezas
6. Plegado del respaldo

Asientos [3]

Interruptor de activación/desactivación del airbag delantero del pasajero* [3]

Sistema de retención infantil orientado hacia atrás [3]

Instalación de un sistema de retención infantil con un cinturón abdominal/de hombro [3]

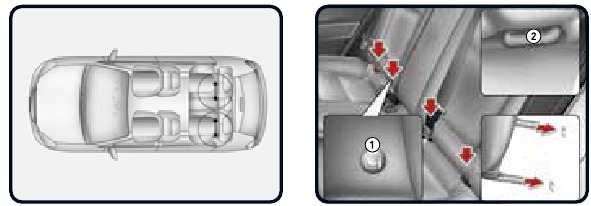

Fijación con el sistema "ISOFIX" y el sistema "Top-tether Anchorage"* [3]

1. Indicador de posición del anclaje ISOFIX
2. Anclaje ISOFIX

Fijación con el sistema "Top-tether Anchorage"* [3]

Volante / Sistema de control de crucero

Dirección inclinable y telescópica [4]

Ajuste del volante:

1. Baje la palanca de desbloqueo
2. Ajuste del ángulo
3. Ajuste de altura*

Bloquee el volante tirando hacia arriba de la palanca de desbloqueo.

Volante calefactado* [4]

Con el interruptor de encendido en la posición ON, pulse el botón para calentar el volante. El indicador del botón se iluminará. Para desactivar la función de calefacción, pulse el botón una vez más.

Control de crucero (CC)* [5]

1. Indicador de CRUISE (/CRUISE)
2. Ajustar velocidad

Para ajustar la velocidad, pulse el botón Driving Assist (/MODE) a la velocidad deseada.

Para aumentar la velocidad, pulse el interruptor RES+ hacia arriba.

Para disminuir la velocidad, pulse el interruptor SET - hacia abajo.

Pise el pedal del freno para pausar temporalmente el control de crucero o pulse el botón Driving Assist (/MODE) para desactivar esta función. El indicador de crucero (/CRUISE) se apagará.

Reanude la velocidad de crucero pulsando el interruptor RES+ hacia arriba o el interruptor SET- hacia abajo.

Remolque / Neumático de repuesto, gato y herramientas / Kit de movilidad de neumáticos

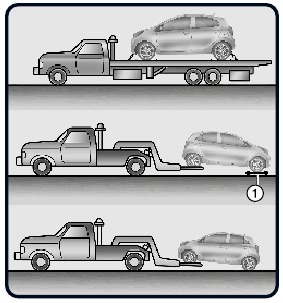

Remolque [6]
Cuando remolque el vehículo en una emergencia sin plataformas rodantes, remolque con las ruedas delanteras levantadas del suelo y:

1. Coloque el interruptor de encendido en la posición ACC.
2. Coloque la palanca de cambios del transeje en N (punto muerto).
3. Suelte el freno de estacionamiento.

• No remolque el vehículo marcha atrás con las ruedas delanteras en el suelo, ya que podría dañar el vehículo.
• No remolque con equipos tipo eslinga. Utilice equipos de elevación de ruedas o de plataforma.

1. Plataformas rodantes

Si no coloca la palanca de cambios del transeje en N (punto muerto), puede dañar internamente el transeje.

Gancho de remolque extraíble* [6]

1. Abra el portón trasero y retire el gancho de remolque del estuche de herramientas.
2. Retire la tapa del orificio presionando la parte inferior de la tapa en el parachoques.
3. Instale el gancho de remolque girándolo en el sentido de las agujas del reloj hasta que quede completamente asegurado.
4. Retire el gancho de remolque e instale la tapa después de usarlo.

Gato y herramientas* [6]

Las herramientas que se muestran se guardan en el compartimento de equipaje. Levante la tapa de la caja de equipaje para acceder a este equipo.

1. Manija del gato
2. Gato
3. Llave de tuercas de rueda

Kit de movilidad de neumáticos* [6]

Lea las instrucciones antes de usar el kit de movilidad de neumáticos.

1. Compresor
2. Botella de sellador

Con el kit de movilidad de neumáticos, puede seguir circulando incluso después de sufrir un pinchazo. Después de asegurarse de que el neumático está correctamente sellado, puede conducir con precaución con el neumático (hasta 200 km (120 millas)) a una velocidad máxima de 80 km/h (50 mph) para llegar a un concesionario de vehículos o neumáticos para que le sustituyan el neumático.

Aceite de motor / Líquido lavaparabrisas

Comprobación del nivel de aceite del motor [7]

1. Asegúrese de que el vehículo está en un terreno nivelado.
2. Arranque el motor y deje que alcance la temperatura normal de funcionamiento.
3. Apague el motor y espere unos minutos (unos 10 minutos) para que el aceite regrese al cárter.
4. Saque la varilla medidora, límpiela y vuelva a insertarla completamente.

Rellenado de aceite del motor [7]

5. Vuelva a sacar la varilla medidora y compruebe el nivel. El nivel debe estar entre F (lleno) y L (bajo). No sobrellene.

• Utilice un embudo para evitar que se derrame aceite sobre los componentes del motor.
• Utilice únicamente el aceite de motor especificado. (Consulte "Lubricantes y capacidades recomendadas")

Comprobación del nivel de líquido lavaparabrisas [7]

Compruebe el nivel de líquido y añada líquido si es necesario.

Información adicional*

Idle Stop & Go (ISG)
Cuando está activado, el ISG detiene automáticamente el motor del coche para reducir el consumo de combustible y las emisiones. La función ISG puede no funcionar si el estado de carga de la batería del coche, la temperatura ambiente y/o la temperatura del motor son demasiado bajas. Los ajustes de control del aire acondicionado/calefacción también pueden afectar a la función ISG.

Freno de estacionamiento (freno de mano)
Al accionar el freno de estacionamiento, pise primero el freno de pie y manténgalo pisado. A continuación, accione el freno de estacionamiento.

Recomendamos encarecidamente dejar el coche en primera o marcha atrás o en la posición "P" (Park) en los automáticos al dejar el coche.

Kia Service App
La Kia Service App, ahora disponible de forma gratuita para iPhone/iPad y Android. Con la Kia Service App, tiene (casi) todos los concesionarios Kia de Europa a su alcance*. Si busca una sala de exposición o simplemente un servicio, la aplicación muestra todos los concesionarios cercanos a su ubicación actual en el mapa. Con un solo clic puede llamar a un concesionario, visitar su sitio web u obtener indicaciones para llegar a la sala de exposición.

(*) Solo en mercados seleccionados
