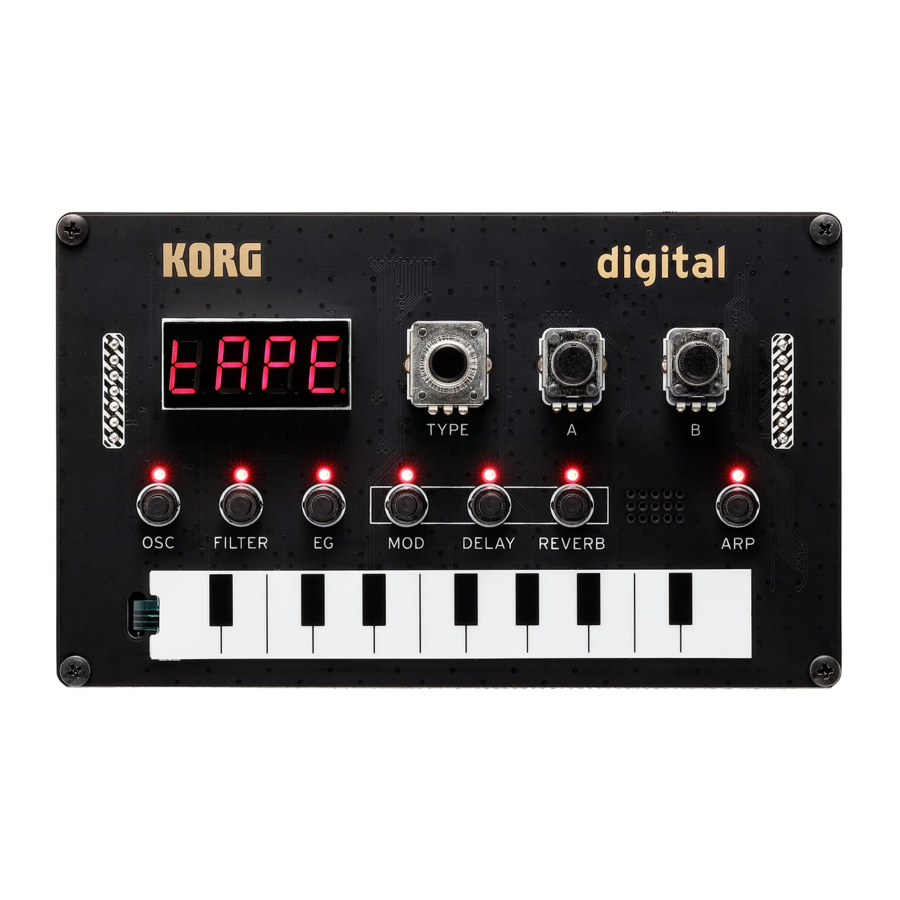

Manual de Korg NTS-1

Contenido

1 Parte 1: Conecte su NTS-1 a la placa frontal
2 Parte 2: Instalación de su kit en su rack
3 Referencias
4 Descargar el manual
5 En otros idiomas

¡Gracias por adquirir nuestro kit de conversión Eurorack NTS-1! A continuación, encontrará una guía paso a paso sobre cómo colocar su NTS-1 en la placa frontal e instalarlo en su rack. También puede consultar el manual en vídeo aquí: Guía de instalación del kit de conversión Eurorack Korg NTS-1

Parte 1: Conecte su NTS-1 a la placa frontal

Paso 1: Ajuste el volumen de salida a alrededor del 75 %

Paso 2: Retire los 4 tornillos superiores de su Korg NTS-1 con un destornillador de cabeza Phillips

Paso 3: Conecte el cable Micro-USB en ángulo al Korg NTS-1

Paso 4: Conecte los cables adjuntos de la placa frontal a su Korg NTS-1 como se indica a continuación:

MIDI IN (conector inferior de la placa frontal) a MIDI IN
SYNC OUT a SYNC OUT
SYNC IN a SYNC IN
L + R INPUT a AUDIO IN

Paso 5: Coloque el NTS-1 a través de la placa frontal y fije los 4 tornillos del paso 1 a través de la placa frontal en su NTS-1. Tenga cuidado de no rayar la placa frontal y es posible que tenga que mover la unidad un poco. Recuerde, no apriete demasiado los tornillos.

Paso 6: Conecte el cable TRS final L + R OUTPUT a través de la unidad a la SALIDA DE AURICULARES frontal del NTS-1.

Parte 2: Instalación de su kit en su rack

Paso 1: Conecte el conector de 16 PIN con el Aislador de ruido en su rack y encienda su rack

Si no ve una LUZ ROJA en el aislador de ruido, NO continúe y póngase en contacto con nosotros para obtener ayuda

Paso 2: Apague su rack y conecte el USB-A del NTS-1 al aislador de ruido

Paso 3: Use un destornillador de cabeza Phillips para colocar los 4 tornillos M3 en los raíles de su rack

Paso 4: ¡Encienda su rack y diviértase!

Base de conocimientos:

POWER (ALIMENTACIÓN): Se requiere una placa de bus de 16 pines para suministrar 5 V para el Korg NTS-1. Si la fuente de alimentación de su rack solo ofrece 10 pines, puede usar un cable USB estándar y un cargador de pared para alimentar el NTS-1 externamente.
NOISE (RUIDO): Se sabe que los NTS-1 tienen problemas de ruido al alimentar su unidad desde el mismo dispositivo que gestiona la señal de audio, si tiene este problema, le recomendamos que use el cable de placa de bus de 16 pines suministrado con el aislador de ruido adjunto si se conecta a la fuente de alimentación de sus racks.
SYNC (SINCRONIZACIÓN): Cuando ambos cables TRS SYNC IN/OUT están conectados a la unidad, el NTS-1 solo aceptará una señal SYNC IN a través de la placa frontal, el SYNC OUT actúa entonces como un THRU. Si desea usar su NTS-1 como un reloj a través de SYNC OUT, deje el cable TRS SYNC IN desconectado.
OUTPUT VOLUME (VOLUMEN DE SALIDA): Recomendamos ajustar el volumen de SALIDA a alrededor del 75 % para evitar la distorsión de la salida.
INPUT TRIM (AJUSTE DE ENTRADA): Dado que la mayoría de los módulos Eurorack envían una señal caliente, le recomendamos que cambie el KORG NTS-1 INPUT TRIM a -24 dB para evitar recortar su señal de entrada. Consulte el manual de usuario de KORG.
OUTPUT LEVEL (NIVEL DE SALIDA): El Korg NTS-1 envía una señal de salida de NIVEL DE LÍNEA. Si vuelve a conectar a un sistema eurorack, el nivel será extremadamente bajo, le recomendamos que compre un módulo de preamplificador de algún tipo para aumentar la señal de nuevo a los estándares de eurorack o que use el NTS-1 como su salida principal.

Complementos recomendados:
Abyss Devices - AMP:
https://abyssdevices.com/product/line-level-instrument-amplifier-50x-gain-for-eurorack/
