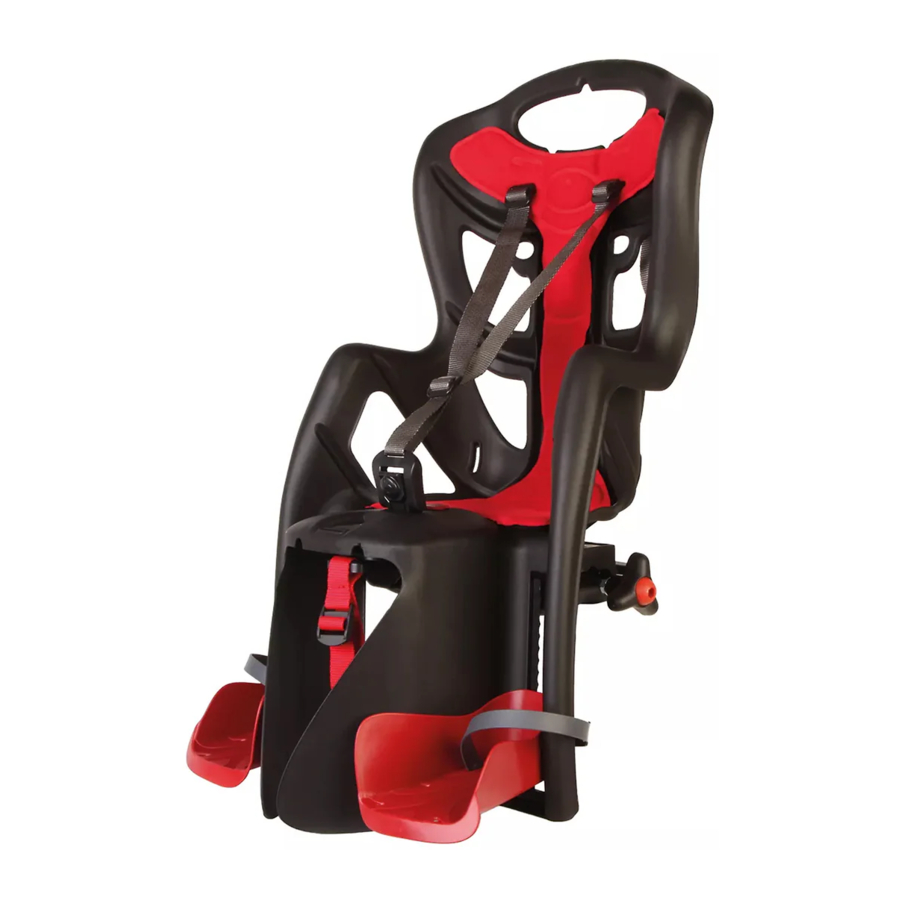

Manual de la CLAMP de Bellelli
INFORMACIÓN GENERAL
Sillita trasera para niños con un peso máximo de 22 kg; compruebe periódicamente que el niño no pesa más que esto.
Utilizar solo con niños capaces de permanecer sentados por sí solos durante un tiempo prolongado sin necesidad de apoyo (de 1 a 5 años aprox.).
Utilizar en bicicletas que tengan ruedas de 26"-28" de diámetro. Consulte el manual de la bicicleta o al distribuidor.
Sillita para bicicleta equipada con sistema de fijación en portaequipajes de entre 120 y 175 mm de ancho y con una capacidad de 25 kg. Utilizar solo portaequipajes que cumplan la norma ISO 11243.
El centro de gravedad de la sillita (marca en la sillita) debe estar delante del eje de la rueda trasera o, como máximo, 10 cm detrás del eje de la rueda trasera.
Al fijar la sillita, asegúrese de que el ciclista no toque la sillita con los pies al pedalear.
Atención: Los asientos solo se instalarán de forma que 2/3 de la profundidad del asiento o el centro de gravedad del asiento estén entre los ejes delantero y trasero de la bicicleta.
Monte la sillita orientada hacia delante.
No utilice la sillita en motocicletas, bicicletas de carreras o bicicletas con suspensión.
Compruebe que ninguna de las extremidades o prendas del niño o del ciclista corra el riesgo de quedar atrapada en las partes móviles de la bicicleta o de la sillita (p. ej., en los frenos).
Compruebe que el niño no pueda meter los dedos en los muelles de la parte posterior del sillín de la bicicleta. Utilice una funda de sillín o un sillín con muelles internos.
Compruebe que el niño no pueda meter los dedos o los pies en los radios de la rueda de la bicicleta. Recomendamos el uso de un protector de rueda.
Compruebe que el niño no pueda alcanzar partes afiladas o dentadas (p. ej., cables de freno deshilachados).
Abroche siempre al niño utilizando los cinturones y las correas de los reposapiés.
Compruebe que el niño esté siempre lo suficientemente abrigado, más que el ciclista, y que esté protegido en caso de lluvia.
Utilice un casco homologado adecuado para el tamaño de la cabeza del niño.
No lleve nunca a dos niños al mismo tiempo.
El ciclista debe tener al menos 16 años de edad.
Abroche siempre todos los cinturones, incluso cuando no se transporte a ningún niño.
Compruebe que los cinturones no alcanzan las ruedas u otras partes móviles de la bicicleta, tanto con el niño a bordo como sin él.
No deje nunca la sillita al sol: el plástico calentado podría quemar al niño.
Antes de utilizar la sillita, compruebe que no ha alcanzado temperaturas extremas.
Retire la sillita de la bicicleta cada vez que esta deba transportarse en el exterior de un vehículo (p. ej., en el techo de un coche, en un remolque o detrás de una autocaravana).
Las turbulencias del aire podrían aflojar el asiento o su fijación a la bicicleta y provocar un accidente.
El flujo de aire podría dañar el asiento o romper las fijaciones que lo sujetan a la bicicleta, lo que podría provocar accidentes.
Compruebe periódicamente la bicicleta: neumáticos, frenos, luces, etc.
Lave periódicamente la sillita con agua y jabón. No utilice sustancias agresivas.
MONTAJE DE LA SILLITA
No realice las operaciones de montaje con el niño en la sillita.

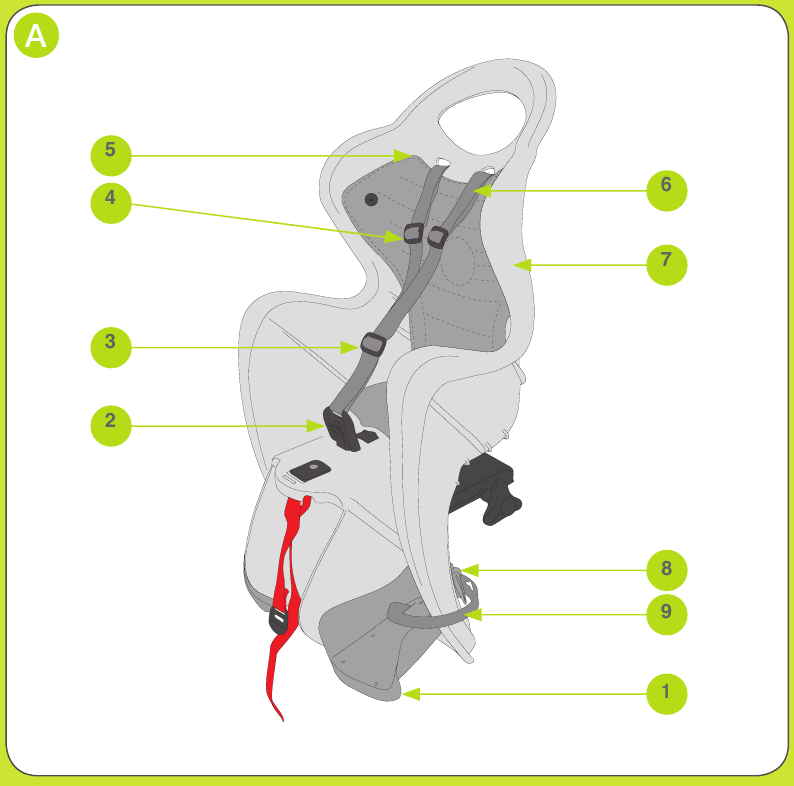

Asegúrese de tener todos los componentes antes de proceder al montaje (fig. A).
Tire suavemente del mando (8) hacia usted y gírelo en sentido contrario a las agujas del reloj para abrir los cierres de la placa de soporte.

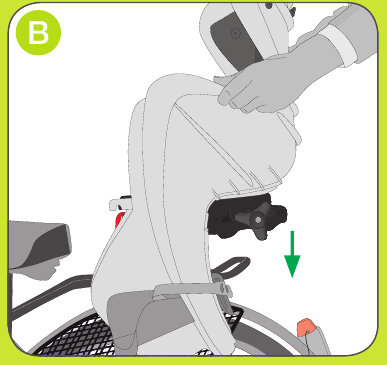

Coloque la sillita en el portaequipajes (fig. B).

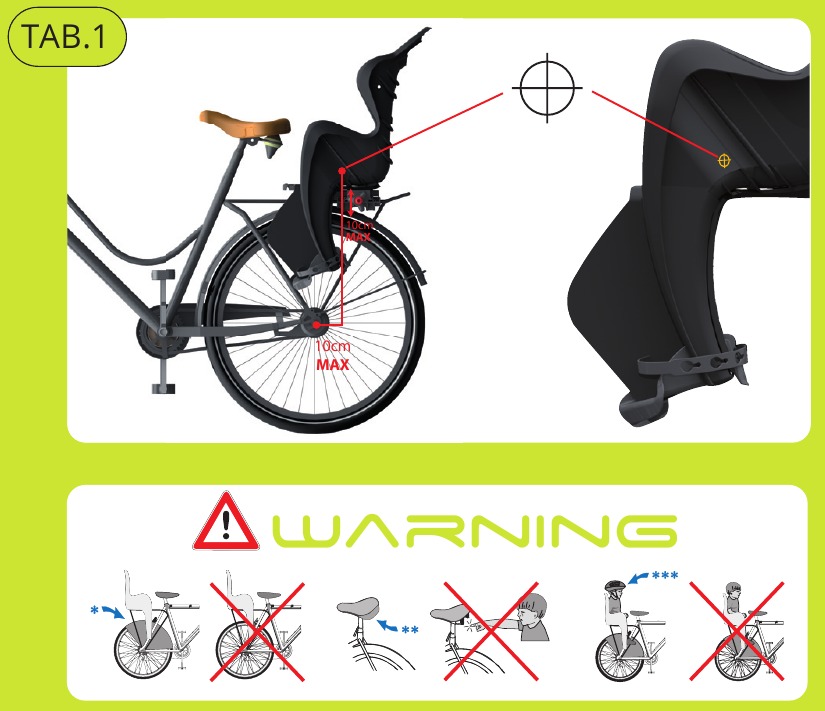

Centro de gravedad del asiento (marcado en el exterior de la sillita, véase la Tab.1).
Compruebe que la distancia entre el símbolo del centro de gravedad impreso en los lados exteriores del asiento y el eje de la rueda sea inferior a 10 cm.
de vuelco.
Nota: En Alemania, los asientos de bicicleta solo pueden fijarse de forma que 2/3 de la profundidad del asiento o el centro de gravedad del asiento se encuentren entre el eje delantero y el trasero de la bicicleta.

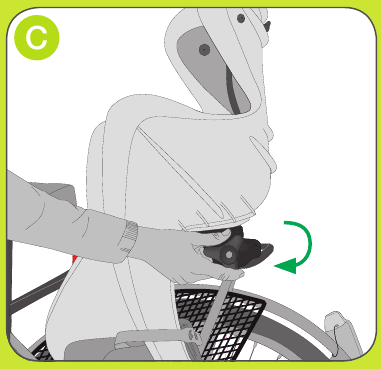

Tire suavemente del mando (8) hacia usted y gírelo completamente en el sentido de las agujas del reloj para bloquear los cierres en el portaequipajes (fig. C).
después de bloquear los cierres, compruebe que la sillita no se mueve hacia delante y hacia atrás en el portaequipajes.
Compruebe periódicamente que los cierres estén bien apretados al portaequipajes: los cierres pueden aflojarse con el uso.

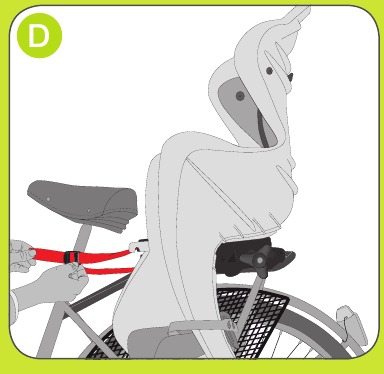

Enganche el cinturón de seguridad adicional (1) al cuadro de la bicicleta (fig. D).
No monte la sillita inclinada hacia delante. La sillita debe inclinarse ligeramente hacia atrás, para que el niño no pueda resbalar de la sillita.
el cinturón de seguridad adicional debe estar siempre enganchado al cuadro de la bicicleta.
Retirar la sillita de la bicicleta
Desenganche el cinturón de seguridad adicional (1).
Tire suavemente del mando (8) hacia usted y gírelo en sentido contrario a las agujas del reloj para abrir los cierres de la placa de soporte. Levante la sillita del portaequipajes.
AJUSTE DE LA SILLITA
Antes de utilizar la sillita, compruebe que los cinturones de seguridad y las posiciones de los reposapiés se ajustan al tamaño de su hijo.
Los cinturones de seguridad deben estar colocados justo por encima de los hombros del niño.
El niño debe poder apoyar completamente los pies en los reposapiés. No ajuste los cinturones de seguridad ni los reposapiés mientras el niño esté en la sillita.
Ajuste de los cinturones de seguridad
Retire el cinturón por el orificio del respaldo.

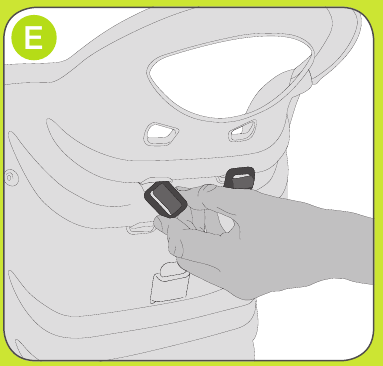

Introduzca el cinturón de seguridad por el orificio del respaldo a la altura deseada (fig. E).
Repita la misma operación con el otro cinturón de seguridad.
Ajuste de los reposapiés.

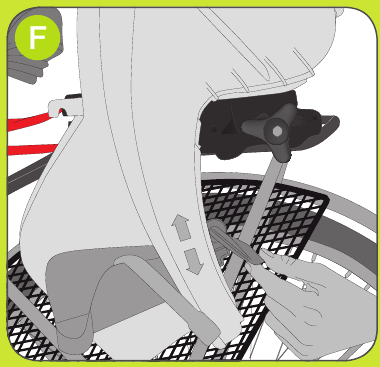

Gire la palanca de bloqueo (9) que hay detrás del reposapiés hacia arriba (fig. F).
Mueva el reposapiés (11) hacia arriba o hacia abajo hasta la posición deseada.
Cierre la palanca de bloqueo (9) empujándola hacia abajo hasta que oiga un clic. Repita la misma operación con el otro reposapiés.
COMPROBACIÓN FINAL
Empuje la bicicleta varios metros con la mano, comprobando que ninguna pieza móvil toca la sillita, que ninguno de los cinturones de seguridad sobresale alrededor de la rueda y que los frenos y pedales de la bicicleta siguen funcionando correctamente.
COLOCACIÓN DEL NIÑO EN LA SILLITA

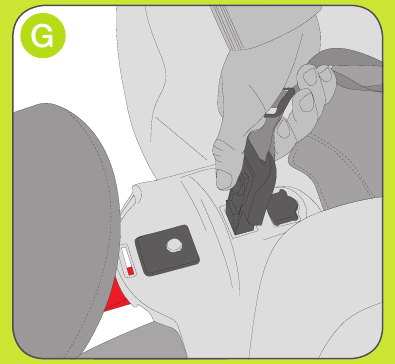

Pulse el botón de la hebilla central grande (2) hasta que oiga un clic que indique que el gancho se ha liberado (fig. G).
Tire hacia arriba para extraer la hebilla.
Siente al niño.

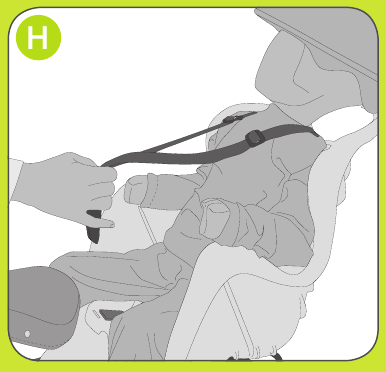

Tire de los cinturones de seguridad hacia abajo por encima de la cabeza del niño (fig. H).

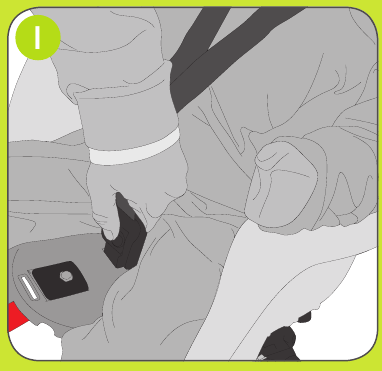

Abroche la hebilla central grande a la abertura más cercana al niño (fig. I). Empuje la hebilla hasta el fondo de la abertura hasta que oiga un clic.

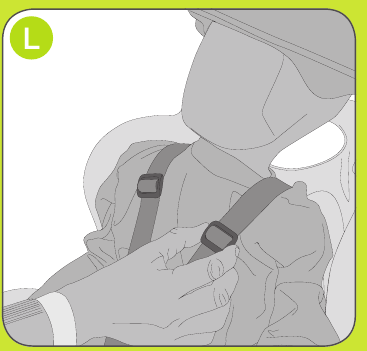

Ajuste los soportes del cinturón (3 y 4) del cinturón de seguridad para que el cinturón se adhiera al cuerpo del niño (fig. L).
Coloque los pies del niño en los reposapiés.

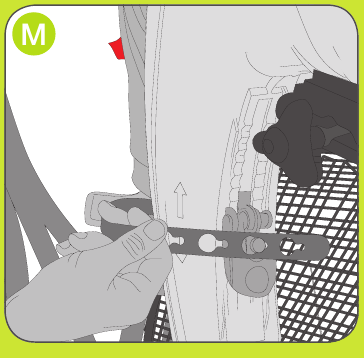

Cierre la correa (10) y sujétela al pasador de la parte posterior del reposapiés (fig. M). Cuando viaje, compruebe periódicamente que el niño está correctamente abrochado.
EXTRACCIÓN DEL NIÑO DE LA SILLITA
Afloje las correas (10) que sujetan los pies del niño.
Pulse el botón de la hebilla central grande (2) hasta que oiga un clic que indique que el gancho se ha liberado. Tire hacia arriba para extraer la hebilla.
Tire de los cinturones de seguridad hacia arriba por encima de la cabeza del niño.
MANTENIMIENTO
Para mantener el funcionamiento de la sillita y evitar accidentes, recomendamos lo siguiente: Compruebe periódicamente si el sistema de fijación de la sillita a la bicicleta está en perfecto estado.
Compruebe si todos los componentes están dañados y si funcionan correctamente.
No utilice nunca la sillita si alguna de las piezas está defectuosa.
Las piezas dañadas de la sillita deben sustituirse.
Póngase en contacto con un distribuidor de bicicletas autorizado de Bellelli para obtener las piezas de repuesto correctas.
Puede encontrar estos distribuidores en nuestro sitio web: www.bellelli.com.
Si ha tenido un accidente con la bicicleta y la sillita, y esta no muestra ningún daño visible a primera vista, recomendamos sustituir la sillita por una nueva como medida de precaución.
Limpie el asiento con agua y jabón (no utilice productos abrasivos, corrosivos o tóxicos). Cuando no esté en uso, guarde el asiento en un lugar seco y oscuro y a temperatura ambiente.
SEGURIDAD
Lea atentamente las instrucciones antes de utilizar esta sillita. Guárdelas en un lugar seguro para futuras consultas. Antes de utilizar el producto, consulte el código de circulación del país de uso.
AVISO
No añada ninguna carga adicional a la sillita. Para transportar cualquier otra carga, utilice otros soportes, como por ejemplo, un portaequipajes delantero.
Queda prohibida toda modificación de la sillita y de los soportes. El fabricante o el distribuidor no se hacen responsables de los daños causados por las modificaciones.
Cuando un niño utiliza la sillita, la bicicleta puede manejarse de forma diferente a las condiciones normales, especialmente en lo que respecta al equilibrio, la dirección y los frenos.
No deje nunca la bicicleta aparcada con el niño solo en la sillita.
No utilice la sillita si alguna parte del asiento y/o de la bicicleta está rota o falta. Póngase en contacto con el fabricante o el distribuidor para pedir piezas de repuesto para el asiento.
Sustituya completamente la sillita después de un accidente, aunque no haya daños visibles.
