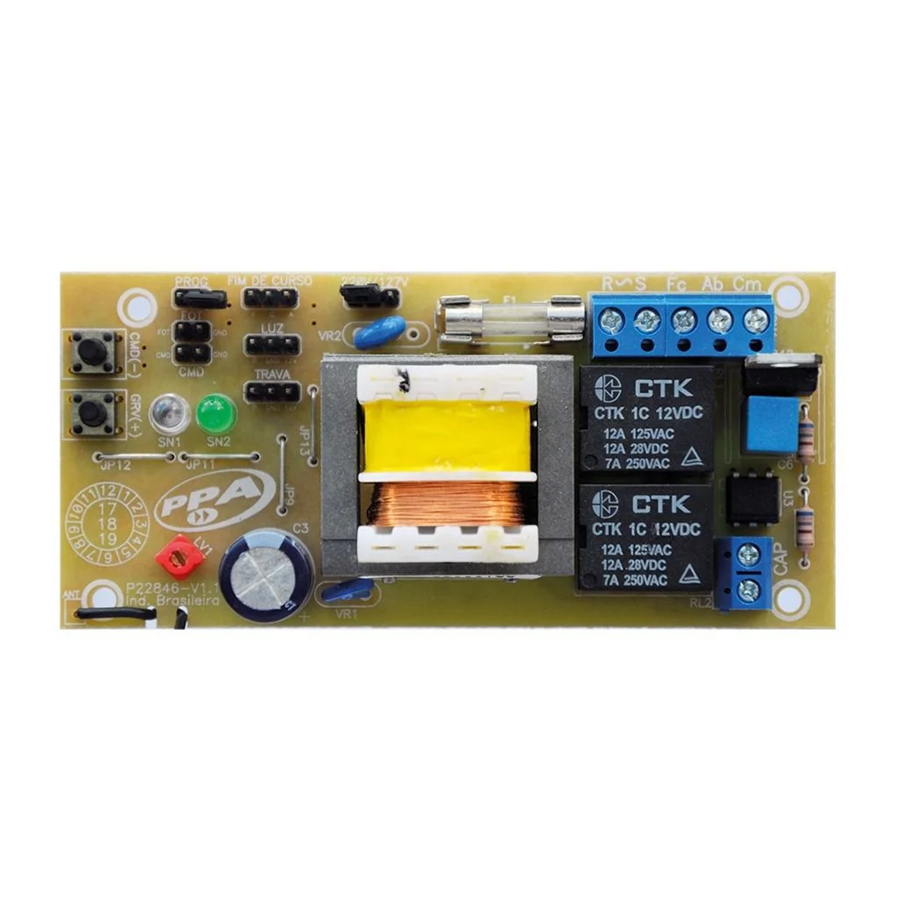

PPA POP PLUS - Manual del Panel de Control

TABLA DE VALORES PREDETERMINADOS

ADVERTENCIA No utilice el equipo antes de leer el manual de instrucciones.

Configuración Predeterminada de Fábrica

TABLA DE FUNCIONES

CARACTERÍSTICAS PRINCIPALES

• Final de Carrera Analógico;
• Módulo Receptor de 433,92MHz;
• Grabación de 18 controles;
• Ajuste electrónico del embrague (fuerza);
• Memorización automática del recorrido A/F;
• Entradas:
  • Fotocélula, utiliza fuente externa;
  • Pulsador;
• Salidas para módulos:
  • Cerradura;
  • Luces de garaje;
• Ajuste del freno;
• Ajuste del final de carrera;
• Ajuste de la velocidad del final de carrera;
• Tiempo de retardo de apertura para dispositivo de señalización.

ESTÁNDAR DE FÁBRICA

Restablecer la configuración a los valores predeterminados de fábrica.

1. Con la puerta parada, cierre el jumper PROG, el led SN1 parpadeará 2 veces mientras no se pulse el botón CMD (Command)
2. Pulse CMD (Command) 1 vez y luego GRV para entrar en la función
3. Pulse GRV para confirmar el valor predeterminado de fábrica o CMD (Command) para cancelar y volver al menú de funciones;
4. Retire el jumper PROG;

SEÑALIZACIÓN LED SN1:

• Parpadea 1 vez cada vez que reconoce que se ha pulsado un botón

SEÑALIZACIÓN LED SN2:

• Parpadea 1 vez;

TIEMPO AUTOMÁTICO / SEMIAUTOMÁTICO

Al final del ciclo de apertura, la puerta espera el tiempo de pausa establecido y se cierra automáticamente cuando el modo automático está activado.

Los LED SN1 y SN2 parpadean juntos cada 1 segundo indicando el tiempo decreciente. Cuando el tiempo de pausa está configurado como Desactivado, la puerta espera el siguiente comando para cerrarse.

1. Con la puerta parada, cierre el jumper PROG, el led SN1 parpadeará 2 veces mientras no se pulse el botón CMD (Command)
2. Pulse CMD (Command) 2 veces y luego GRV para entrar en la función
3. Pulse GRV para aumentar el tiempo de espera en modo automático o CMD (Command) para disminuir el tiempo.
4. Poner a cero el tiempo que la puerta permanece en la función semiautomática;
5. Paso de 10 segundos y máximo de 120 segundos;
6. Retire el jumper PROG;

Valores:

0 = Automático desactivado;
1 = Pausa de 10 segundos;
2 = Pausa de 20 segundos;
...
12 = Pausa de 120 segundos;

SEÑALIZACIÓN LED SN1:

• Parpadea 1 vez cuando se reconoce que se ha pulsado un botón;
• Parpadea 1 vez por cada 10 segundos del tiempo, por ejemplo: pausa de 30 segundos, el led parpadea 3 veces;
• Parpadeo directo automático desactivado;
• Permanece encendido cuando es el tiempo máximo;

SEÑALIZACIÓN LED SN2:

• Parpadea 2 veces;

BORRAR TRANSMISORES

Borre la memoria para grabar nuevos transmisores.

1. Con la puerta parada, cierre el jumper PROG, el led SN1 empezará a parpadear 2 veces mientras no se pulse el botón CMD (Command)
2. Pulse CMD (Command) 3 veces y luego GRV para entrar en la función
3. Pulse GRV para eliminar los transmisores o CMD (Command) para cancelar y volver al menú de funciones;
4. Retire el jumper PROG;

SEÑALIZACIÓN LED SN1:

• Parpadea 1 vez cuando reconoce que se ha pulsado un botón;
• Parpadea 10 veces rápido confirmando la exclusión de los transmisores;

SEÑALIZACIÓN LED SN2:

• Parpadea 3 veces;

TIEMPO DE LUZ DE GARAJE / RETARDO

Ajuste del tiempo para apagar el módulo de relé de la luz del garaje cuando la puerta alcanza el final de carrera de cierre o el tiempo de espera para que la puerta empiece a abrirse después de la activación del módulo de relé conectado a la salida "LIGHT" (LUZ).

Para el Tiempo de Luz de Garaje:
El ajuste tiene niveles de 0 a 6, tiempo máximo de 4 minutos.
Funcionamiento: La luz del garaje se encenderá siempre que la puerta esté en movimiento o abierta para un nuevo comando, y se apagará cuando la puerta se cierre completamente y una vez transcurrido el tiempo programado.

Para el Retardo de Apertura con Señal Activada:
El ajuste tiene niveles de 7 a 10, tiempo máximo de 15 segundos.
Funcionamiento: Cuando la puerta está completamente cerrada y cuando recibe un comando para el ciclo de apertura, la señal se encenderá y permanecerá encendida durante el tiempo establecido y luego se activará el motor. La señal se apagará al final del ciclo de cierre de la puerta o cuando el transmisor reciba un nuevo comando durante el tiempo de retardo.

1. Con la puerta parada, cierre el jumper PROG, el led SN1 parpadeará 2 veces mientras no se pulse el botón CMD (Command);
2. Pulse CMD (Command) 4 veces y luego GRV para entrar en la función;
3. Pulse GRV para aumentar el tiempo de apagado de la luz del garaje o CMD (Command) para disminuirlo;
4. Paso de tiempo de 40 segundos;
5. El tiempo máximo para la luz del garaje es de 4 minutos;
6. Los tiempos de ajuste del retardo son 3 segundos, 7 segundos, 11 segundos o 15 segundos;
7. Retire el jumper PROG.

Niveles

0 - señal
1 - 40 segundos
2-80 segundos
6 - 240 segundos
7 - 3 segundos
8 - 7 segundos
9-11 segundos
10 - 15 segundos (máximo)

SEÑALIZACIÓN LED SN1:

• Parpadea 1 vez cuando reconoce que se ha pulsado un botón;
• Parpadea continuamente hasta el tiempo mínimo, nivel 0;
• Permanece encendido cuando es el tiempo máximo;
• Parpadea 1 vez en cada nivel, por ejemplo, nivel 6, el led parpadea 6 veces.

SEÑALIZACIÓN LED SN2:

• Pex 4x;

INVERSIÓN

El botón pulsador o el control del transmisor permite operar durante el recorrido de cierre de la puerta para la inversión.

1. Con la puerta parada, cierre el jumper PROG, el led SN1 parpadeará 2 veces mientras no se pulse el botón CMD (Command);
2. Pulse CMD (Command) 5 veces y luego GRV para entrar en la función;
3. Pulsando GRV se activa la inversión y CMD (Command) la desactiva;
4. Retire el jumper PROG;

SEÑALIZACIÓN LED SN1:

• Parpadea 1 vez cuando se reconoce que se ha pulsado un botón;
• Parpadeo continuo: inversión desactivada;
• Permanece activado: Inversión activada;

SEÑALIZACIÓN LED SN2:

• Pex 5x;

FRENO

Cuando hay un comando para apagar el motor, el freno se activará con la posibilidad de ajustar la sensibilidad.

1. Con la puerta parada, cierre el jumper PROG, el led SN1 parpadeará 2 veces mientras no se pulse el botón CMD (Command);
2. Pulse CMD (Command) 6 veces y luego GRV para entrar en la función;
3. Pulse GRV para aumentar la sensibilidad del freno;
4. Pulse CMD (Command) para disminuir la sensibilidad del freno;
5. En el valor mínimo el freno está desactivado, con la posibilidad de ajuste de 10 niveles de sensibilidad.

SEÑALIZACIÓN LED SN1:

• Parpadea continuamente para el ajuste Mínimo, freno desactivado;
• Parpadea 1 vez por cada incremento de sensibilidad, con un valor máximo igual a 10;

FUERZA (EMBRAGUE ELECTRÓNICO)

Ajuste la fuerza de funcionamiento del motor. Para que el uso de este dispositivo de detección de seguridad sea eficaz, proceda de la siguiente manera:

• Después de la correcta instalación de la automatización en la puerta, ajuste el embrague electrónico; de modo que la fuerza sea la mínima necesaria para mover la hoja de la puerta a lo largo de su recorrido, abriendo y cerrando;
• Al final del ajuste, pruebe la función bloqueando el movimiento de la puerta colocando un objeto rígido en el recorrido de la puerta.

1. Con la puerta parada, cierre el jumper PROG, el led SN1 parpadeará 2 veces mientras no se pulse el botón CMD (Command);
2. Pulse CMD (Command) 7 veces y luego GRV para entrar en la función;
3. Pulse GRV para aumentar la fuerza o CMD (Command) para disminuirla;
4. El nivel máximo de fuerza es 7;
5. Retire el jumper PROG;

SEÑALIZACIÓN LED SN1:

• Pulse 1 vez cuando se reconozca que se ha pulsado un botón;
• Parpadeo continuo para la fuerza mínima, nivel 0;
• Permanece encendido para la fuerza máxima, nivel 7.
• Velocidad 1 vez según el nivel seleccionado, por ejemplo: nivel 3, el led parpadea 3 veces.

SEÑALIZACIÓN LED SN2:

• Pex 7x;

Ajuste del final de carrera
El final de carrera es la distancia restante para alcanzar el tope mecánico.
La unidad de control supervisará continuamente la posición de la puerta y, cuando alcance este límite, la velocidad de funcionamiento se reducirá, alcanzando el tope mecánico suavemente.

1. Con la puerta parada, cierre el jumper PROG, el led SN1 parpadeará 2 veces mientras no se pulse el botón CMD (Command);
2. Pulse CMD (Command) 8 veces para el final de carrera de apertura, o pulse CMD (Command) 9 veces para el final de carrera de cierre y luego GRV para entrar en la función;
3. Pulse GRV para mover el límite hasta el tope mecánico, aumentando la distancia;
4. Pulse CMD (Command) para disminuir la distancia hasta el final de carrera;
5. En el valor mínimo, el final de carrera está desactivado, no reduce la velocidad, con la posibilidad de ajuste de 5 niveles de sensibilidad.

SEÑALIZACIÓN LED SN1:

• Parpadea 1 vez cuando se reconoce que se ha pulsado un botón;
• Parpadea continuamente para el ajuste mínimo, desactivado;
• Parpadea 1 vez por cada incremento de sensibilidad, con un valor máximo igual a 5;
• Permanece encendido en el valor máximo.

SEÑALIZACIÓN LED SN2:

• Parpadea 8 veces para la apertura;
• Parpadea 9 veces para el cierre.

VELOCIDAD DEL FINAL DE CARRERA

La unidad de control disminuirá la velocidad de funcionamiento tan pronto como alcance el límite programado. La velocidad es la misma para la apertura y el cierre.

1. Con la puerta parada, cierre el jumper PROG, el led SN1 empezará a parpadear 2 veces mientras no se pulse el botón CMD (Command).
2. Pulse CMD (Command) 10 veces y luego GRV para entrar en la función;
3. Pulse GRV para aumentar la velocidad;
4. Pulse CMD (Command) para disminuir la velocidad;
5. En el valor mínimo, el final de carrera está desactivado, no entra en la velocidad de ralentización, con la posibilidad de ajuste de 11 niveles de sensibilidad.

SEÑALIZACIÓN LED SN1:

• Parpadea 1 vez cuando se reconoce que se ha pulsado un botón;
• Parpadea continuamente para el ajuste mínimo, desactivado;
• Parpadea 1 vez por cada incremento de sensibilidad, con un valor máximo igual a 11;
• Permanece encendido en el valor máximo.

SEÑALIZACIÓN LED SN2:

• Pex 10x;

GRABAR TRANSMISORES

Transmisores estándar PPA.

1. Con la puerta parada, cierre el jumper PROG, el led SN1 parpadeará 2 veces
2. Pulse el botón del transmisor, el led SN2 empezará a parpadear cada vez que reciba un código válido;
3. Pulse y suelte el botón GRV;
4. Suelte el botón del transmisor;
5. El transmisor se ha grabado correctamente, los LED SN1 y SN2 parpadean;
6. El botón ya registrado parpadea el led SN1 2 veces;
7. La memoria llena parpadea el led SN1 3 veces;
8. Para grabar un nuevo transmisor, vuelva al paso 3;
9. Retire el jumper PROG para finalizar;

ELIMINACIÓN DE UNA RUTA

Tiempo de recorrido de retorno a 1 minuto

1. La puerta debe estar parada
2. Con el Jumper PROG abierto, pulse GRV + botón durante 3 segundos;
3. Los LED SN1 y SN2 deberían parpadear, confirmando la operación

SEÑALIZACIÓN EXTRA EN LOS LEDS

• Inicio y salida del programa: El Led SN1 (rojo) parpadea 1 vez, lentamente
• Último Comando - Apertura: El Led SN2 (verde) parpadea 3 veces rápido
• Último Comando - Cierre: El Led SN1 parpadea 4 veces rápido
• Fotocélula activada: El Led SN1 permanece encendido.

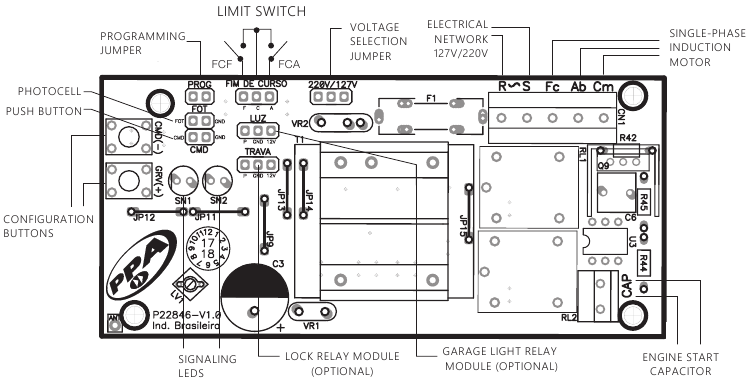

DIAGRAMA DE CONEXIONES ELÉCTRICAS

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar PPA POP PLUS - Manual del Panel de Control

Idiomas disponibles
