Dirt Devil SD30035 - Manual de la aspiradora

Contenido

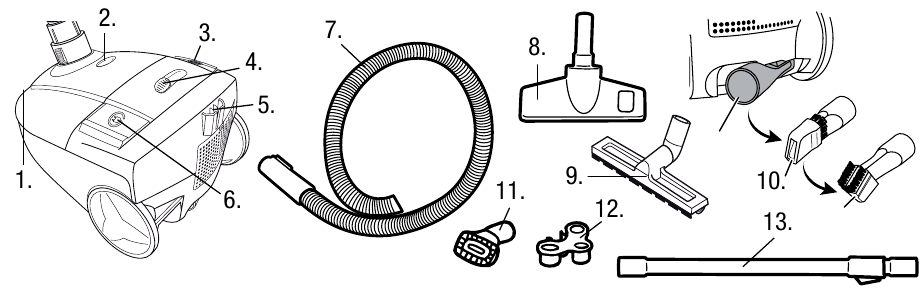

CARACTERÍSTICAS

CARACTERÍSTICAS

  1. Asa de transporte
  2. Indicador de bolsa llena
  3. Interruptor de encendido/apagado ("On/Off Switch")
  4. Control de succión variable
  5. Soporte de estacionamiento
  6. Recogecables
  7. Manguera
  1. Boquilla para suelos
  2. Cepillo para suelos de madera
  3. Boquilla combinada 2 en 1 (en su soporte en la parte posterior del limpiador) (como herramienta para hendiduras) (como cepillo para muebles)
  1. Herramienta para tapicería
  2. Cesta para herramientas
  3. Tubo de extensión

LIBERACIÓN / REBOBINADO DEL CABLE

LIBERACIÓN DEL CABLE

  1. Para liberar el cable, tire hacia afuera desde la ubicación de almacenamiento. No tire más allá de la cinta roja.

REBOBINADO DEL CABLE

  1. Para rebobinar el cable, presione el botón de rebobinado del cable. Sujete el enchufe mientras el cable se rebobina para evitar que el cable látigo.

ADJUNTOS


PARA REDUCIR EL RIESGO DE LESIONES: DESENCHUFE EL LIMPIADOR ANTES DE QUITAR O INSTALAR LA MANGUERA.

INSTALACIÓN Y EXTRACCIÓN DE LA MANGUERA

  1. Sostenga la manguera y haga coincidir las pestañas para alinearlas con las entradas de ranura del recipiente. Inserte la manguera. Empuje firmemente hasta que la manguera encaje en su lugar.

INSTALACIÓN DE ADJUNTOS

  1. Elija cualquiera de los prácticos accesorios para satisfacer sus diversas necesidades de limpieza. Luego, simplemente empújelo firmemente en el extremo de la manguera o la varilla.

INSTALACIÓN Y EXTRACCIÓN DE ADJUNTOS

  1. La manguera se puede usar sola o con muchas combinaciones de varillas y herramientas.
  2. Para guardar los accesorios en la unidad, simplemente colóquelos en la cesta ubicada en la varilla. La herramienta para hendiduras se puede guardar en la parte posterior de la unidad como se muestra.
  3. Para quitar la herramienta, tire suavemente. Para desbloquear la varilla, gírela y luego tire.
    NOTA: Siga estas instrucciones para conectar todos los demás accesorios.

CÓMO OPERAR

OPCIONES DEL INTERRUPTOR DE ENCENDIDO/APAGADO ("ON/OFF SWITCH")

  1. Enchufe el cable de alimentación en el tomacorriente.
  2. Conecte la manguera y el accesorio deseado.
  3. Encienda la alimentación (interruptor de ENCENDIDO/APAGADO ("ON/OFF") ubicado en el cuerpo del recipiente) (A).
    NOTA: Para limpiar cortinas, alfombras o otros artículos sueltos, es posible que deba reducir la succión para evitar que el artículo sea aspirado por la herramienta de limpieza. Para reducir la succión, ajuste el control de velocidad ubicado en el cuerpo del recipiente.(B)

LUZ INDICADORA DE OBSTRUCCIÓN

  1. Cuando la luz indicadora de obstrucción se ilumine, apague la unidad y elimine la obstrucción para mantener un rendimiento óptimo.

EXTRACCIÓN Y REEMPLAZO DE LA BOLSA


PARA REDUCIR EL RIESGO DE LESIONES POR PIEZAS MÓVILES: DESENCHUFE EL LIMPIADOR ANTES DE REALIZAR EL SERVICIO.

  1. TIPO DE BOLSA: AB
    Presione y levante el pestillo de la tapa para abrir (A).

  1. Tire del soporte de la bolsa de polvo hacia arriba y hacia afuera junto con la bolsa del filtro de polvo.
    NOTA: Tenga cuidado al quitar la bolsa del filtro de polvo para que no escape polvo. Tire de la bolsa del filtro de polvo llena hacia arriba y fuera del soporte del filtro de polvo.

  1. Empuje el nuevo filtro de polvo en el soporte de la bolsa del filtro, hasta que quede al ras con el borde del soporte de la bolsa del filtro.
    NOTA: La tapa del compartimento de polvo solo se puede cerrar si la bolsa del filtro de polvo está colocada correctamente. El balancín en el soporte de la bolsa del filtro de polvo evita el cierre de la tapa del compartimento de polvo si la bolsa del filtro de polvo no está colocada correctamente.

  1. Vuelva a insertar el soporte de la bolsa del filtro con la nueva bolsa del filtro de polvo. Primero, coloque el soporte de la bolsa del filtro en sus guías. Luego, empuje el soporte de la bolsa del filtro de polvo hasta el fondo. Cierre la tapa del compartimento de polvo hasta que haga clic.

EXTRACCIÓN Y REEMPLAZO DEL FILTRO

Para el reemplazo del filtro, llame al 1-800-321-1134 o visite nuestro sitio web en www.dirtdevil.com para ubicar un distribuidor más cercano a usted.

PARA REDUCIR EL RIESGO DE LESIONES POR PIEZAS MÓVILES: DESENCHUFE LA ASPIRADORA ANTES DE REALIZAR EL SERVICIO.

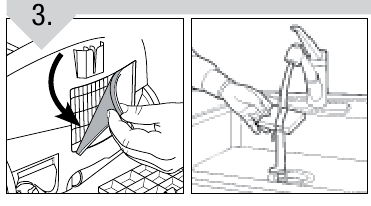

  1. Retire el soporte de la bolsa del filtro con la bolsa del filtro de polvo. Retire el filtro de protección del motor tirando de él hacia arriba y fuera de sus guías. Sostenga el filtro bajo el agua corriente para enjuagar. NO use jabón/detergente. Saque el exceso de agua del filtro. Deje que el filtro se SEQUE COMPLETAMENTE durante al menos 24 horas. Reemplace el filtro.

  1. Tire hacia abajo de la lengüeta para quitar el escape de la parte posterior del limpiador.

  1. Retire el filtro de escape del marco. Sostenga el filtro bajo el agua corriente para enjuagar. NO use jabón/detergente. Saque el exceso de agua del filtro de escape. Deje que el filtro de escape se SEQUE COMPLETAMENTE durante al menos 24 horas. Reemplace el filtro de escape.

ALMACENAMIENTO/TRANSPORTE

  1. Se recomienda retraer el tubo telescópico antes de transportarlo o guardarlo.
    Empuje el pestillo de liberación telescópica hacia abajo y simultáneamente coloque el tubo telescópico en su mitad inferior. Para transportar la aspiradora cilíndrica, puede llevarla por el asa de transporte (A,1). Cuando interrumpa su trabajo, use el gancho de estacionamiento en el soporte de estacionamiento (B). Para guardar su electrodoméstico, enganche el gancho de almacenamiento en el soporte de almacenamiento.

GUÍA DE RESOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLE RAZÓN POSIBLE SOLUCIÓN

El limpiador no funciona
  1. El cable de alimentación no está enchufado firmemente en el tomacorriente.
  2. Fusible quemado o disyuntor disparado.
  3. Necesita servicio.
  4. Protector térmico activado.
  1. Enchufe la unidad firmemente.
  2. Verifique el fusible o el disyuntor en la casa. Reemplace el fusible/reinicie el disyuntor.
  3. Llévelo a un centro de servicio o llame al 1-800-321-1134.
  4. Desenchufe el limpiador. Deje que se enfríe durante 30 minutos.

El limpiador no recoge o tiene poca succión
  1. La bolsa de papel no está instalada correctamente.
  2. La bolsa de papel está llena.
  3. Filtros obstruidos.
  4. Pasaje de boquilla/manguera obstruido.
  1. Revise "Extracción y reemplazo de la bolsa"
  2. Reemplace la bolsa de papel.
  3. Retire los filtros y limpie.
  4. Retire la boquilla; retire la obstrucción O Verifique la manguera de la boquilla; retire la obstrucción.

Polvo que escapa del limpiador
  1. La bolsa de papel está llena.
  2. La bolsa de papel no está instalada correctamente.
  3. La manguera no está instalada correctamente.
  1. Reemplace la bolsa de papel.
  2. Revise "Extracción y reemplazo de la bolsa"
  3. Revise la instalación de la manguera.

Las herramientas de limpieza no recogen
  1. Manguera obstruida.
  2. Entrada de la manguera obstruida.
  3. La bolsa de papel está llena.
  4. Filtro obstruido.
  1. Retire la manguera y las herramientas; retire la obstrucción.
  2. Retire la manguera y limpie la entrada.
  3. Reemplace la bolsa de papel.
  4. Limpie el filtro.

CUALQUIER OTRO SERVICIO DEBE SER REALIZADO POR UN REPRESENTANTE DE SERVICIO AUTORIZADO SERVICIO AL CLIENTE (1-800-321-1134)
En caso de que se requiera más ayuda, consulte sus Páginas Amarillas para obtener un distribuidor Royal® autorizado. Los costos de cualquier transporte hacia y desde cualquier lugar de reparación deben ser pagados por el propietario. Las piezas de servicio utilizadas en esta unidad se reemplazan fácilmente y están disponibles en un distribuidor o minorista Royal® autorizado. Siempre identifique su limpiador por el número de modelo y el código de fabricación cuando solicite información o solicite piezas de repuesto. (El número de modelo aparece en la parte inferior del limpiador).
